“2013建筑、結構巔峰對話：結構成就建筑之美”國際會議主題報告：
Chas Pope：重新定義摩天大廈--來自結構上的三大獨特挑戰

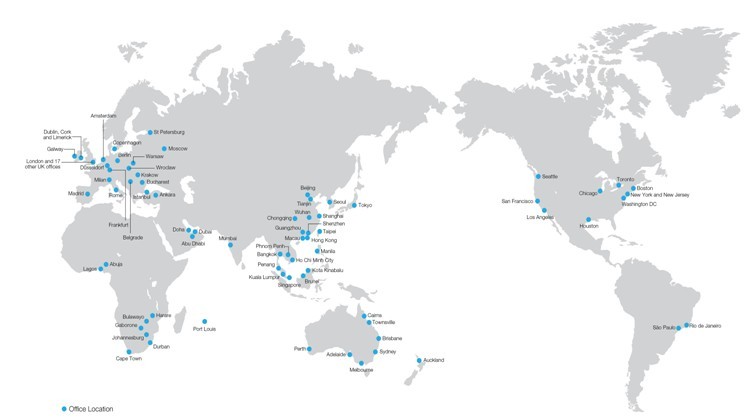

感謝各位，今天非常高興能夠受邀來到這里做演講，談一談我們?cè)谶^(guò)去在北京做的項目。奧雅納參與了北京很多新的摩天大廈的建設，我們?cè)诒本┑霓k公室可以看到CCTV大廈逐漸的崛起，這個建筑是05年開始的，當然我們還看到CBD地區有很多摩天大廈過去幾年不斷地崛起。作為結構工程師我們要關注CCTV大廈這個工程的結構，它重新定義了摩天大廈奧亞納建了很多著名的項目，包括悉尼歌劇院，以及哥本哈根的厄勒海峽大橋，涵蓋各行各業的建筑。我們將設計的質量放在第一位，不追逐利潤，我們賺的錢足夠運營，但是主要精力是放在注重質量上。這是我們?nèi)澜绲木W(wǎng)絡圖，現在在中國內地有七個分支機構，港臺也有兩個。這是我們?cè)诒本┮约吧虾５鹊厮龅囊恍╉?xiàng)目，比如北京首都機場、香港大橋、水立方等。
典型項目1——央視大樓

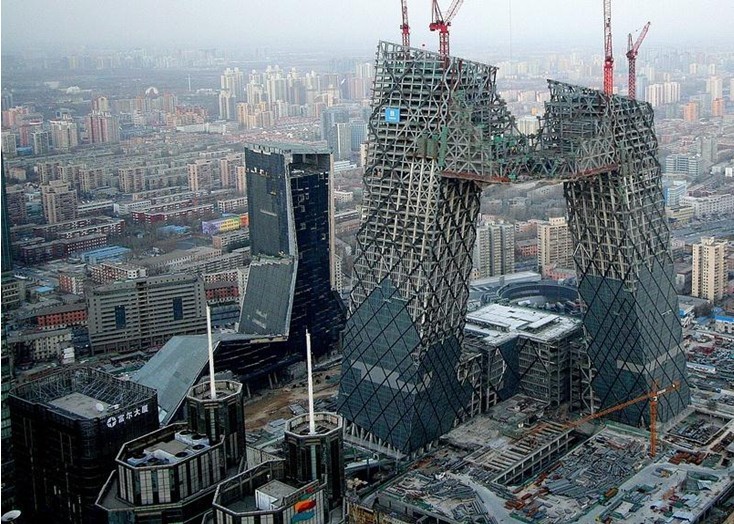

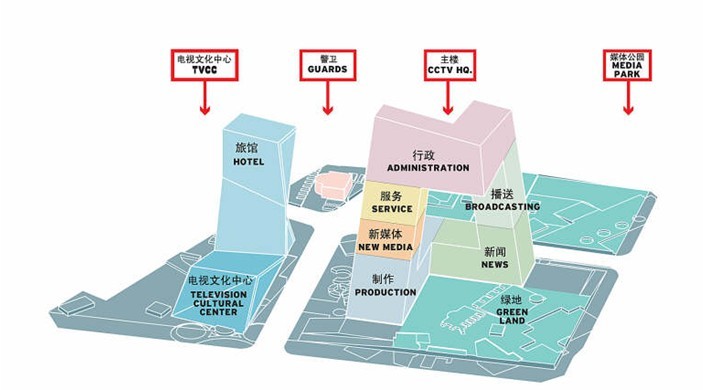

央視大樓由塔1和塔2兩座塔樓、裙樓及基座組成，地下3層（深為18m）。塔樓1平面尺寸為60m×40m，51層，高度為234m；塔樓2平面尺寸為52m×40m，44層，高度為210m。頂部采用懸臂結構將兩棟塔樓連為一體，懸臂結構為9~15層，最大懸挑跨度為75m，懸挑結構離地面高度為162m。

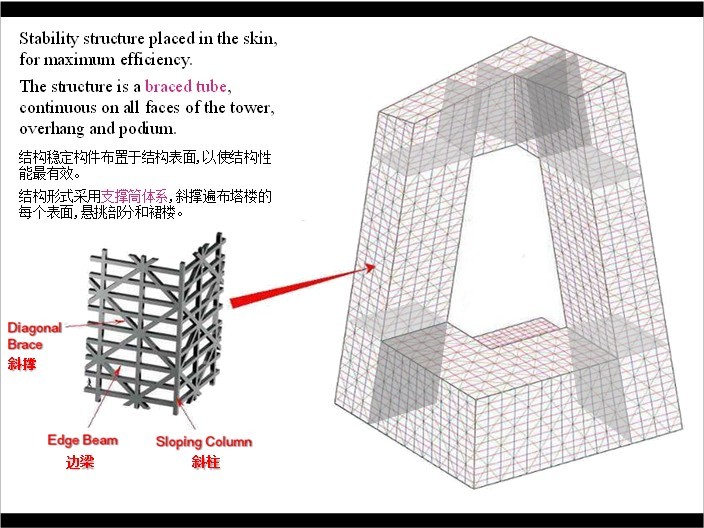

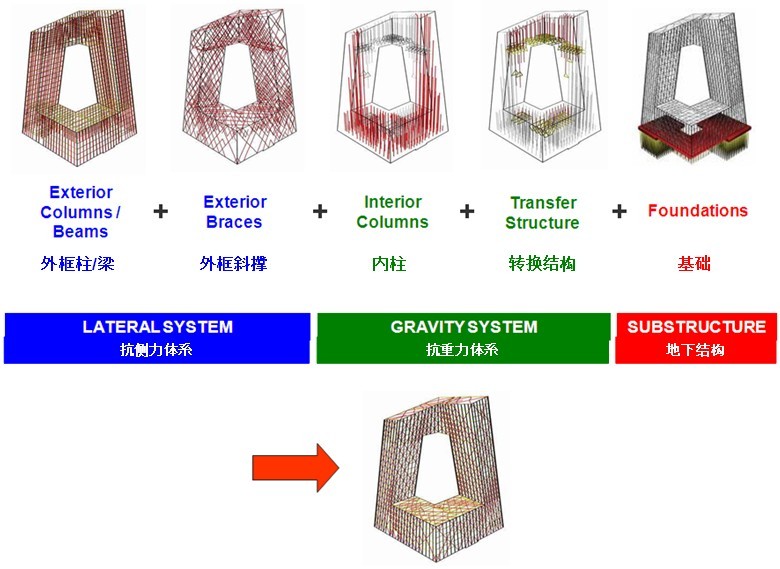

央視主樓采用鋼支撐筒體結構體系。帶斜撐的鋼結構外筒體提供結構的整體剛度，部分鋼結構外筒體表面延續至筒體內部，以加強塔樓角部及保持鋼結構外筒體作用的連續性。外筒體由水平邊梁、外柱及斜撐組成，筒體在兩個平面都傾斜6°。外筒柱采用鋼柱、型鋼混凝土柱。斜支撐截面尺寸及分布根據受力需要而變化。
考慮到結構體系特殊、體型復雜、嚴重超限以及工程的重要性，采用了性能抗震設計，在施工圖設計階段確定地震參數如下：地震加速度峰值參照安全評估報告，即小震95cm/s2(一般8度區70cm/s2)，中震265cm/s2，大震400cm/s2。

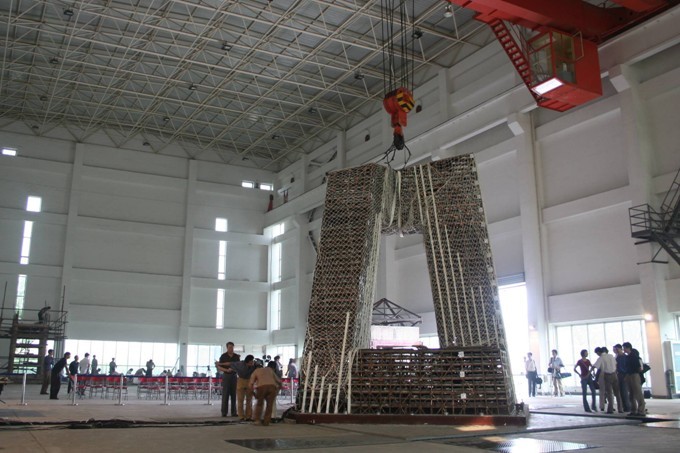

在振動臺試驗的基礎上，經與抗震專家組多次研討與論證，最終確定了如下抗震設防目標：1)在多遇地震作用下按反應譜設計，外筒結構處于彈性狀態，在主樓與裙房交界處、層30附近的外筒柱及支撐按彈性時程分析,使其處于彈性狀態；2)在中震作用下外筒柱、懸臂與塔樓連接附近的支撐、柱腳以及懸臂端區域內外筒支撐不屈服 (荷載作用以及材料強度均取標準值)；3)在罕遇地震作用下，按動力彈塑性時程分析驗算結構的層間位移和構件極限變形，結構重點部位如轉換桁架、柱腳等不屈服。

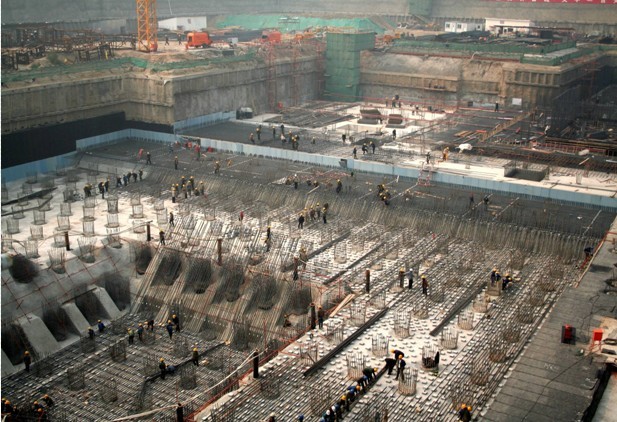

主樓基礎采用樁筏基礎，樁型為鉆孔灌注樁。塔樓筏板在最厚處達7m(深于電梯底槽處)，如此厚度給實際施工時混凝土澆注的一次性完成帶來了困難，筏板工作量大（39000m3混凝土，5000t鋼筋），施工對每個塔樓筏板進行連續72小時澆筑，每小時澆筑混凝土720 m3，由3家供應商共160輛混凝土運輸車連續工作。
典型項目2——深圳證券交易所

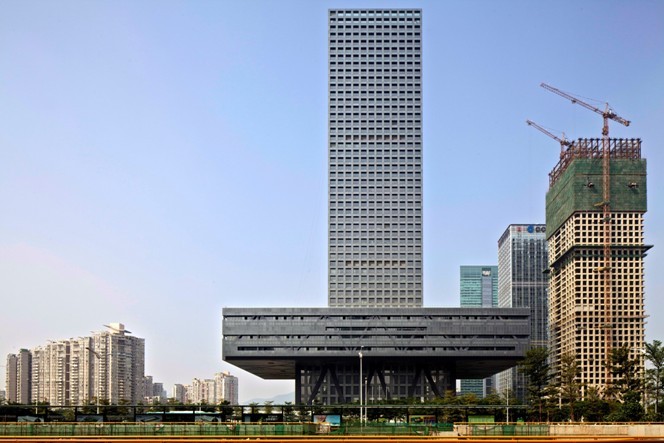

深圳證券交易所的設計相對來說比較簡單，是一個方形的塔樓，底部有裙樓，方案期間考慮將裙樓抬高，將會釋放一些空間，且與周圍的環境也能更好地協調，但也由此帶來了一些問題。通過各種方案的比較和專家的論證確定了現在的方案。在沒有支撐的情況下，將裙樓抬起來40m。
典型項目3——中國尊

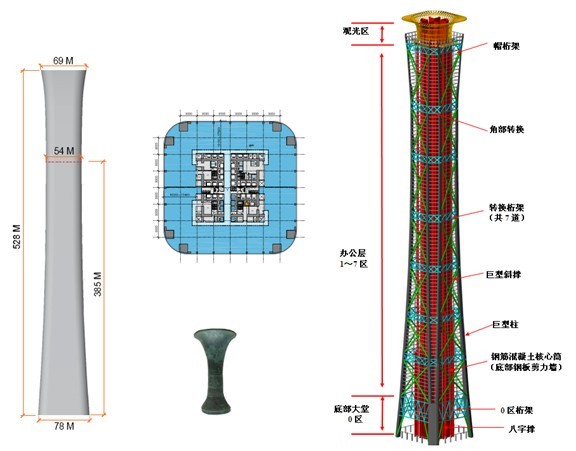

我們正在設計的一個建筑就是中國尊，建成之后將成為北京新的天際線。因?yàn)楸本┦堑卣鸲喟l(fā)區，抗震性能非常重要，針對這方面與建筑師進行合作，進行了很多參數的模擬來優化整個建筑，最后得出最合理的結構（一個核心筒+8根巨柱）。
典型項目4——臺北表演藝術中心

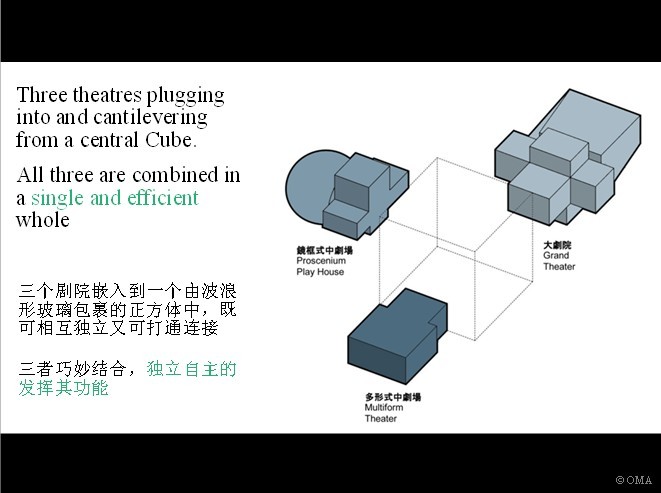

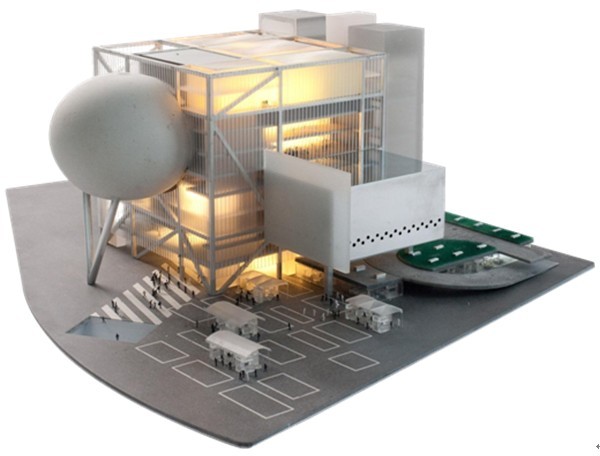

臺北表演藝術中心不是一個摩天大樓，但是一個完全不一樣的建筑結構。臺北表演藝術中心包含三個劇院空間，它們圍繞一個高抬的盒子分布，而這個方盒子結構將呈現波紋狀的玻璃表皮。這三個大禮堂中有一個被命名為“Proscenium Playhouse”（舞臺劇院），這個劇院有一個球形的結構，它可以和一個非對稱的大劇院合在一起，形成一個有60m長舞臺的表演場館。擴展舞臺劇院結構采用雙殼結構，支撐在兩側柱子及主體結構邊緣。簡單的中央立方體涵蓋了一個錯綜復雜的內部結構，并使后臺、舞臺與支持空間巧妙地交織融合。公共環路使游客有機會看到后臺區域。周邊抗側和抗扭的鋼撐結構使得內部空間的布置更加靈活。臺北是地震多發地區，采用的基礎隔震可以減少60%結構承擔的地震力，且減少了材料用量并能簡化細部構造。還采用了一些非常先進的技術，如，1）疏散分析：對整棟建筑進行疏散模擬；2）消防工程：對于超出規范設計的部分，通過專業分析論證對于提供額外座位情況下疏散系統的合理性，確?？蛻舻睦孀畲蠡敖ㄖO(shè)計的靈活性；3）煙霧總量分析：大劇院對于容納1500個座位的禮堂進行火災模擬試驗?zāi)軌蚝侠碓u(píng)估人員安全逃離所需時間；4）空氣流動舒適度分析：復雜的禮堂流體分析形態以確定空氣流動對客人舒適滿意度的影響。
