“2013建筑、結構巔峰對話：結構成就建筑之美”國際會議主題報告：
結構技術創新助力建筑創作——范重 中國建筑設計集團副總工程師
“對于建筑師與結構師而言，我們各自的側重點是不一樣的，有的時候往往會有一定的分歧，特別是目前建筑形式的表現力越來越強，結構怎么去通過自身的提升來適應建筑創作，這確實也是一個難題和挑戰。以我本人和我們的團隊、中國建筑設計集團崔愷院士以及其他工程師為主、與境外建筑結構師合作完成的一些項目為實例，把這些結構上的一些想法、創新介紹給大家，看怎么通過結構的變化來適應建筑效果的改進。”
一、用創新的結構形式表現建筑造型

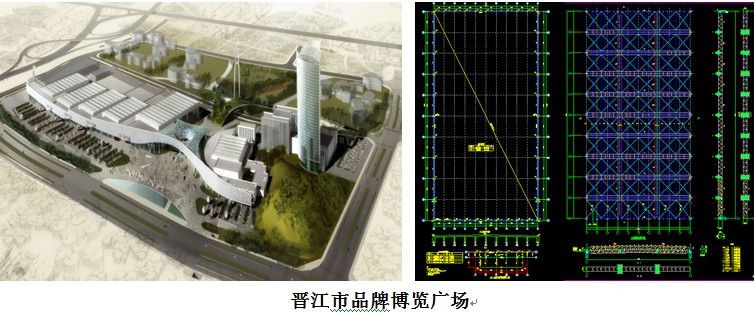

1.晉江市品牌博覽廣場

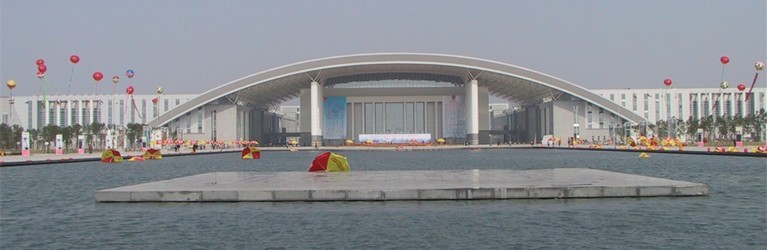

總建筑面積約100,000m2，主要包括展廳、入口廣場、多功能廳、會議樓及附屬用房等部分。展廳主體結構采用側向剛度較大、經濟性好的鋼筋混凝土框架結構體系，展廳內部不設柱，以滿足建筑對大空間的使用要求。大跨度屋蓋采用富有現代氣息的空間管桁架鋼結構體系，截面采用自穩定的空間菱形，跨度60～78m，但實際上桁架是4m。由于僅有一半桁架高度在人視覺范圍內，室內凈空較大。此外，屋面形成具有一定韻律的脊線，建筑造型大氣?？臻g桁架的桿件均為圓鋼管，鋼管之間采用直接相貫的焊接節點?？臻g鋼桁架支承在展廳框架柱上，桁架支座采用板式橡膠支座。通過簡單改進，雖然還是傳統的桁架，但是施工更方便，效果理想。
2.蘇州火車站

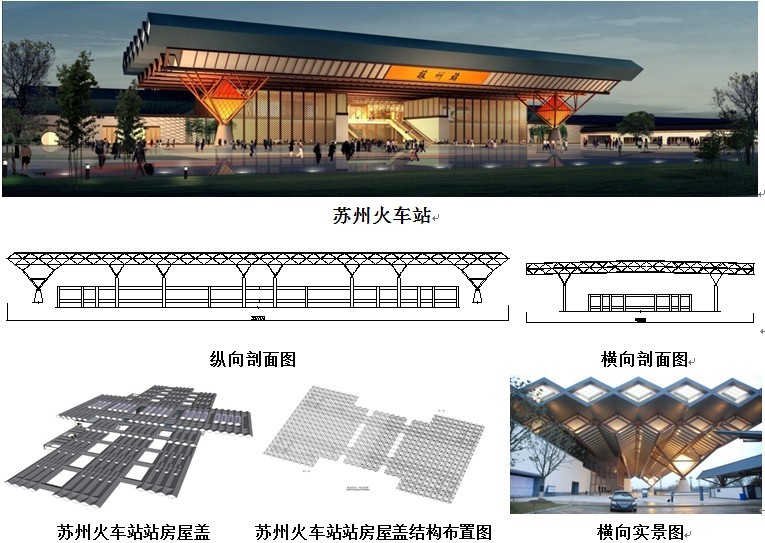

蘇州火車站改造工程屬原址改擴建項目，地下3層，地上2層。地面以上由北站房、南站房與候車大廳組成。北站房廣廳的室內空間非常高大，南站房結合廣場，為開放式的半室外空間。大跨度屋蓋平面呈工字形，南北方向最大長度為352.2m，東西方向最大長度為198m，屋蓋最大高度為31.855m，屋蓋鋼結構覆蓋面積達60000㎡左右。建筑方案創作中從蘇州園林中借景窗的造園藝術吸收靈感，用菱形表現站房的屋頂。屋蓋結構采用雙向布置的空間桁架結構；桁架截面為菱形，寬度為11m，高度為8m；為了滿足建筑造型與采光要求，菱形桁架在屋蓋短方向采用密排方式，在屋蓋長方向則主要布置在柱頂位置。
60000㎡的結構只有16根柱來支撐，原因是它采用了空間作用很強的聯排式、變形的空間結構。該工程被評為蘇州的十大建筑之一。

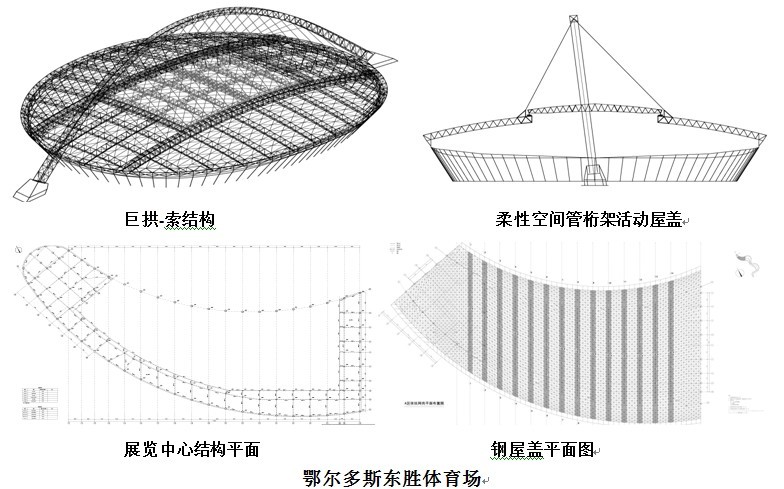

3.鄂爾多斯東勝體育場

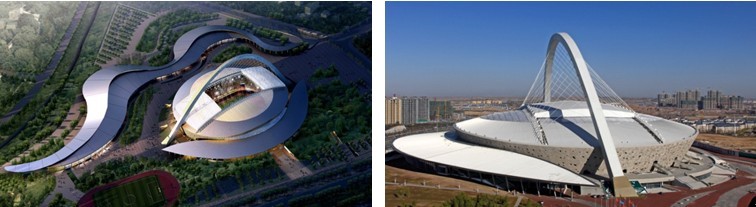

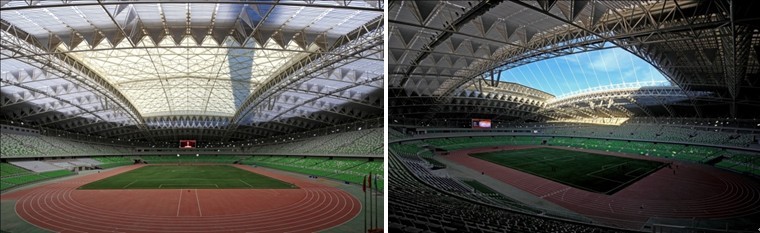

鄂爾多斯東勝體育場共有觀眾席40500座，總建筑面積為100451㎡。體育場固定屋蓋投影為橢圓形，長軸為268m，短軸為220m。巨拱高度129m，跨度達330m，旁邊飄帶形狀建筑長1000m左右，是它的附屬場館，包括游泳館、體育館及展廳。體育場帶有可開閉屋頂，其最大可開啟面積（水平投影）10076.2㎡。目前活動屋蓋運行情況良好，已經成功舉辦過包括第62屆世界小姐總決賽在內的多項重大活動，以其極高的科技含量，贏得了很好的國際聲譽。
建筑創意中蘊含了內蒙古草原上弓箭、琴弦的寓意。拱并不是直立而是斜立，與南非世界杯足球賽場地的單拱不傾斜不一樣。這就出現了結構師與建筑師看法的差異，雖然從建筑效果出發有一定的傾斜度，整體的效果靈動感會更好，但是從結構角度來說，兩邊的軌道不易保持平衡，難度比較大。設計中巧妙地借鑒了鋼管拱橋的設計理念，通過鋼索將屋蓋大部分重力荷載傳給巨拱，結構體系合理、新穎。巨拱采用近似懸鏈線形鋼管桁架，通過多根鋼索與屋蓋主桁架上弦節點相連，有效減小固定屋蓋在活動屋蓋運行時的變形量，桁架高度大大降低，建筑美觀，用鋼量小。
值得一提的是飄帶的部分有70m左右是很復雜不規則的平面，在此采用了一個新結構，屋面是曲面，一般的桁架很難滿足要求，而我們?cè)陉幱安糠衷O(shè)一張弦，上面是比較薄的網架和折面，下面是一個拉索，上面鋼結構不變，和底下張拉結構形成對比，建筑師可以利用這個纖細的構件做一些裝飾，若三角形桁架很笨重，室內的效果和構件力度就會很差。
4.國家網球館（鉆石球場）

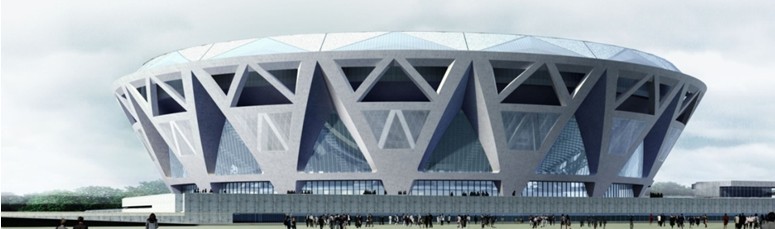

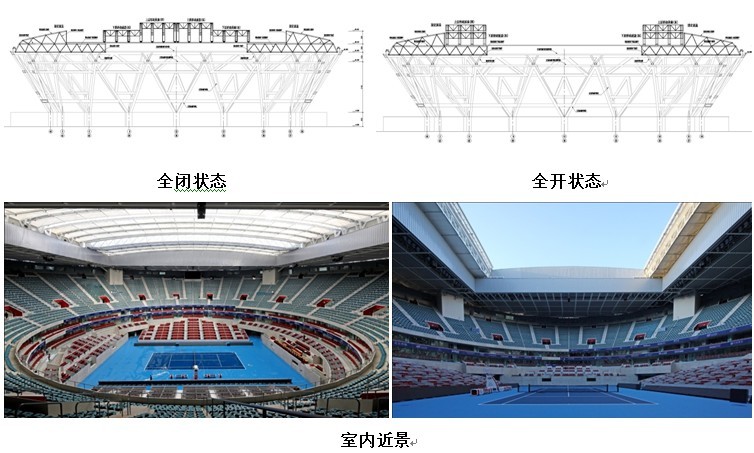

國家網球館（鉆石球場）位于北京市朝陽區奧林匹克公園北區，賽時看臺區總座席數為13598個，總建筑面積約51199㎡。國家網球館固定屋蓋最大直徑為140m，中間帶有可開啟的活動屋蓋，開啟面積約為70m×60m。與建筑師密切配合，結合建筑立面效果，設置16組V形柱，使結構的剛度大大增強。國家網球館是目前國際最先的網球比賽場館，已經成功舉辦中國網球公開賽等重大國際賽事。
這個項目我們與建筑師配合得比較好，主要是表現在建筑的立面，建筑的立面是鉆石造型，設置了16組微型柱，既是建筑立面的效果也是建筑的支撐，屋頂蓋局部?jī)蓪?，周邊三層，從立面看不到屋頂，旁邊三層從整個立面來看是相當有特色的。

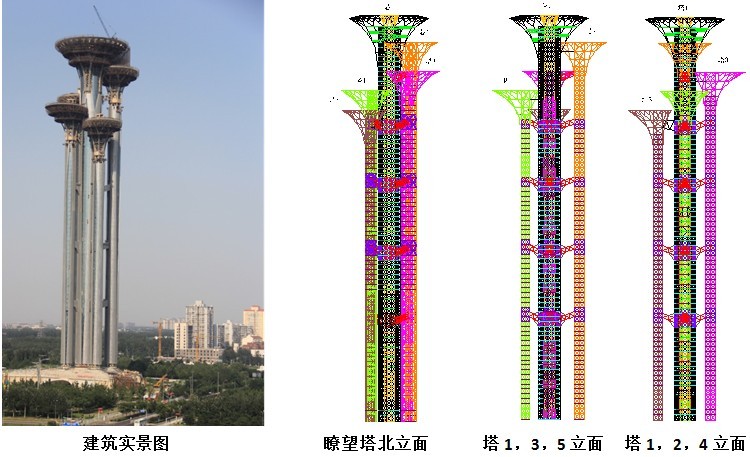

5.奧運瞭望塔
奧運瞭望塔位于北京市奧林匹克公園中心區內，主體建筑緊鄰中軸線景觀大道。建筑占地面積約為6500㎡，總建筑面積為1.8萬㎡。瞭望塔由5個直徑與高低各不相同的單塔組成，最大高度約為248m。每個單塔均由圓柱狀塔身與頂部樹冠形的瞭望大廳與瞭望平臺組成。中間主塔直徑為14.8m，其余為7.2m與6m。建筑寓意為“生命之樹”。基座大廳最大高度為18m。

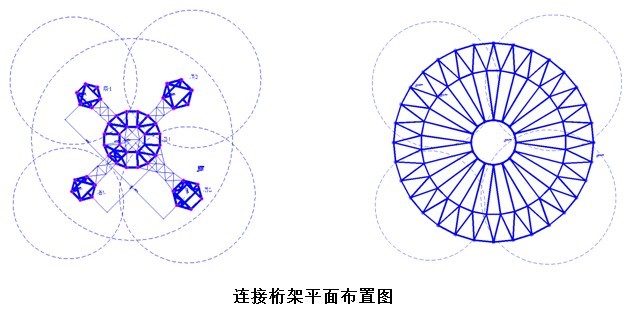

塔體之間的連接桁架是創新之處。由于每個單塔的高跨比很大，無法滿足結構抗風與抗震要求。為了增強結構的整體側向剛度，在五個單塔之間設置連接桁架，形成多連體結構，大大提高了結構的抗傾覆能力，滿足風荷載作用下的舒適度要求，保證結構在罕遇地震作用下的安全性。連接桁架高度約3.0m，寬度約2.7m，并在主塔一側設有加腋。連接桁架同時可以作為各塔之間的聯絡通道。這種結構我們起名叫組合塔式結構，因?yàn)槌邔影l(fā)展越來越快，建筑越來越高，發展方向不是單體，而是組合，這是一個很好的發展方向。
二、用特殊構件增強建筑的表現力
在大型復雜公共建筑設計時，建筑師有時希望結構外露，直接用結構構件表現建筑效果，減小額外的建筑裝飾。對構件的截面形式與表面效果要求較高。應考慮特殊構件的受力性能與加工制作工藝對構件性能的影響。
1、首都博物館新館

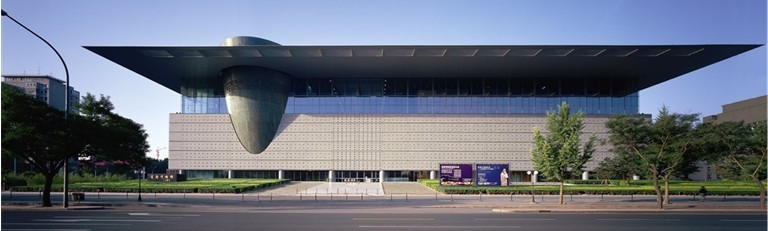

首博新館工程地面以上平面呈長方形，長144m，寬65m，建筑總高度約40m，分為北側的主展覽樓、橢圓形展覽樓、南側的管理辦公樓及東側鋼平臺等幾個部分。其中橢圓形展覽樓地面以上6層，內筒長軸29.2m，短軸21.2m，外筒長軸34.0m，短軸26.0m，以10：3的斜率向北傾斜，在距±0.000標高約10m處突出墻面，屋面結構標高39.5m。
建筑屋蓋東西方向長度為168米，南北方向長度為89米，其中橢圓形展覽樓從大跨度屋蓋的頂部穿出，并在與屋蓋相交處設置環形采光帶。屋蓋在建筑北側的懸挑長度達21米，在其它三面的外挑長度為12米。屋蓋采用單坡排水，北側高，南側低，坡度為2％，南、北挑檐上表面與下表面夾角均為12°，東、西挑檐上表面與下表面的夾角由南到北從12°連續變化到16°，挑檐端部非常尖銳。

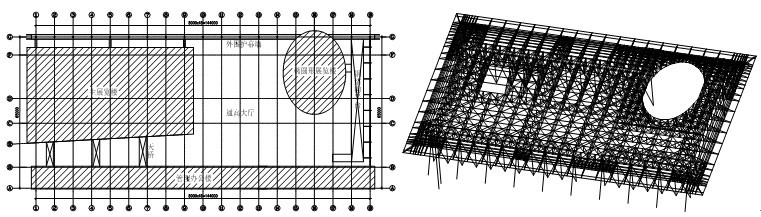

大跨度屋蓋采用鋼桁架結構體系，主桁架南北向布置，間距為8m。在大跨度鋼桁架結構體系設置了長軸為41m、短軸為32m的橢圓形大洞，使屋蓋結構與下部混凝土結構完全脫開，避免了屋蓋結構出現偏心。

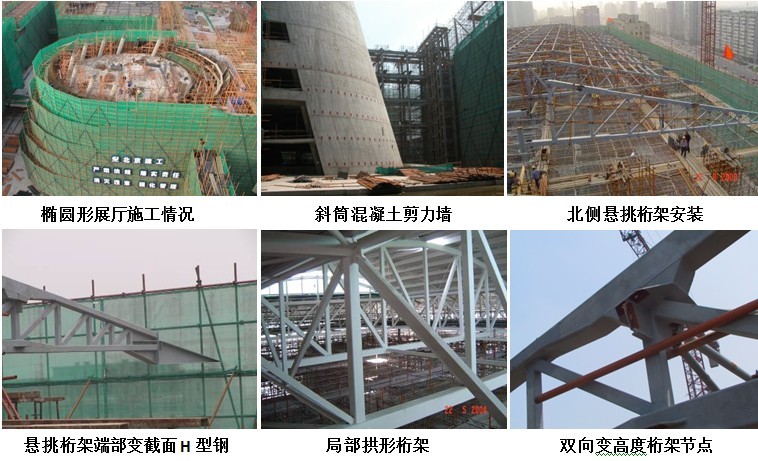

該工程屋蓋特殊，連接很多展廳連，周邊掏洞以做展廳，北側有在當時北京甚至是全國這都是最大的21m的懸挑。在內部通一桁架，在次方向與垂直的方向降低該構件，端部做一變截面的H型鋼，這兩個構件不在同一高度，以此實現尖端部分的效果，尖端非常薄。在前端4m距離范圍之內設置懸挑百葉，它可以卸掉風負載，光線的變化也可調節陰影覆蓋，建成后通過測試調整屋蓋的平均度，達到很好的效果。
2．國家體育場“鳥巢”

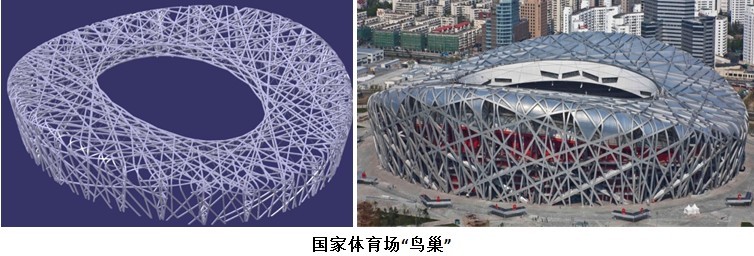

北京國家體育場是第29屆奧運會的主會場，固定座席可容納8萬人，活動座席可容納1.1萬人，總建筑面積約為25.8萬㎡。國家體育場屋面呈雙曲線馬鞍型，長軸為332.3m，短軸為297.3m，交叉布置的主結構與屋面及立面的次結構一起形成了“鳥巢”的特殊建筑造型。

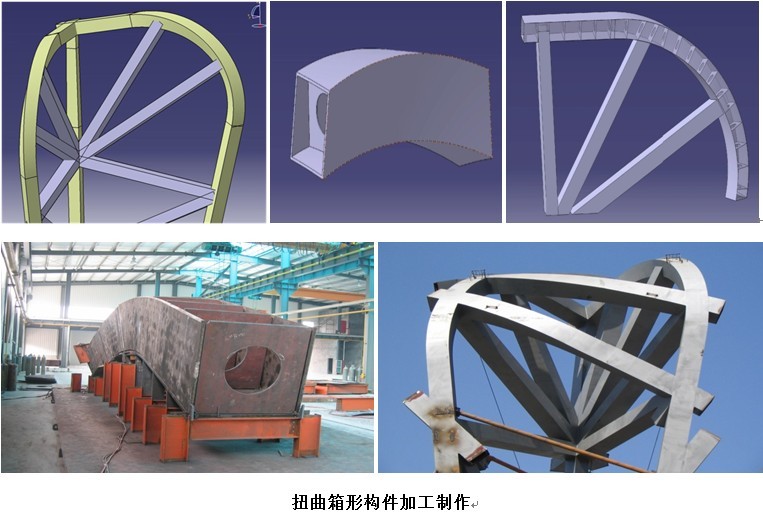

迄今為止，對于薄壁箱形構件的研究主要著重于以薄壁為特征的直梁和曲梁的性能研究，對于扭曲薄壁箱形構件的系統理論研究尚未涉及。而扭曲構件在建筑工程中的應用也尚屬首次，國內外目前均無相關的技術規程與工程應用實例。此外，箱形扭曲構件空間關系非常復雜，常規設計軟件均無法完成其幾何構型。同時，傳統的制圖方式無法表達其幾何定位與板件之間的相對關系。以上均為設計中亟待解決的技術難點。
3．奧運演播塔（玲瓏塔）

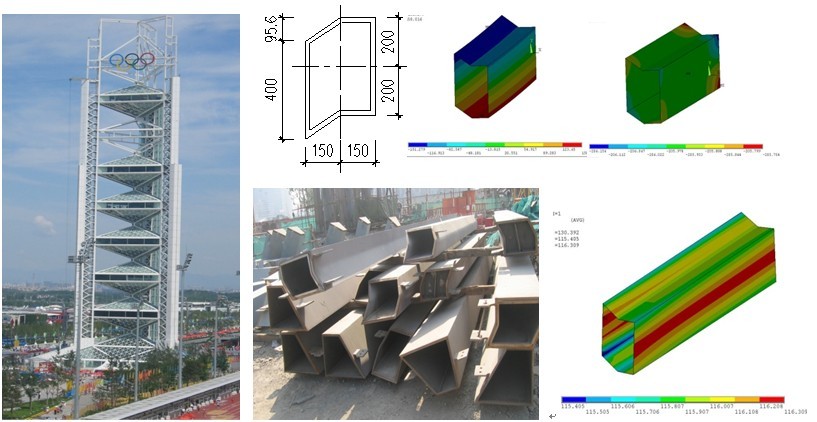

奧運演播塔位于奧林匹克公園中心區中部，是2008年北京第29屆奧運會期間主要轉播現場，是一個坐標性構筑物。演播塔總高度為132m，總建筑面積4299㎡，地上沿高度方向共設有7層演播室。每層塔樓相隔13.5m，每個塔樓設有兩層，上層為演播室工作平臺，下層為衛生間及設備用房。建筑平面為等邊三角形，三個角筒為垂直交通空間。 結合建筑平面，將角部的消防樓梯梁作為柱間支撐，形成巨型角筒；利用屋面斜梁作為巨型支撐，形成巨型柱＋巨型支撐。構件大量采用異形截面，滿足建筑立面菱形體造型，方便玻璃幕墻安裝。
為了達到晶瑩剔透的效果，轉角到外墻有一個突變，我們采用很多特殊的構件，構件行不行誰也沒有把握，做了有限元模型分析。最終圓滿地實現加工制作，值得一提的是該工程總用鋼量1000多噸，構件尺寸都在200mm左右，很纖細，很多業內人士說用料太省了，簡直像個大玩具，建筑外形很別致。

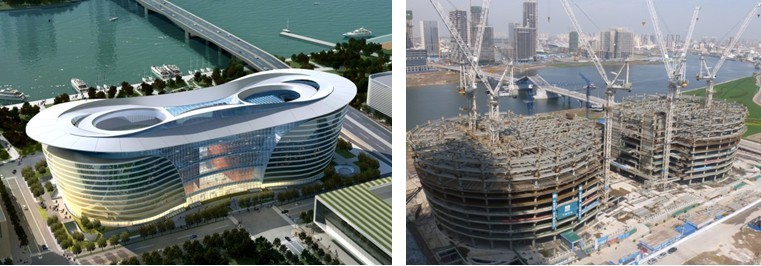

4、天津金融會議酒店

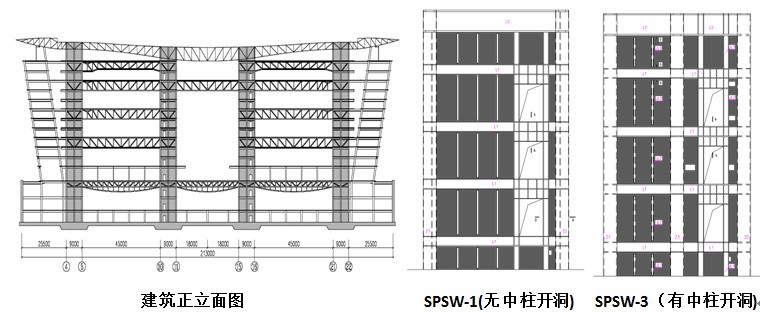

天津金融會議酒店為多層大跨度結構，主體結構由8個結構筒體+大跨度桁架梁與周邊的鋼管混凝土柱+H型鋼梁框架構成。結構筒體內部主要作為樓電梯使用空間，是豎向承重與抗側力的主要構件。由于筒體布置了門洞，若用鋼支撐形成框架-支撐筒體，將無法進行門洞布置。該工程是多層大跨度結構，有各種各樣的新的要求，該結構完全是用造橋的概念來做的，有八個較小的核心筒，結構太長不能用混凝土，若用混凝土約束太大，故此，在設計時采用了有洞口鋼板剪力墻。
三、用新技術改善建筑效果
1. 寧波國際會展中心

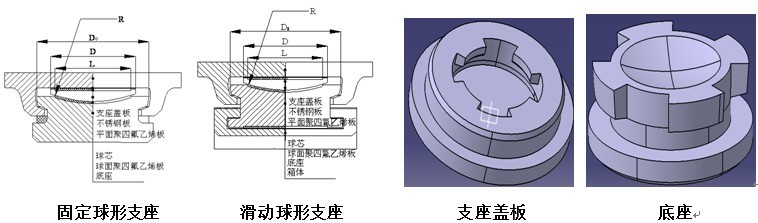

寧波國際會議展覽中心由由主展廳、小展廳、西展廳、東展廳、商務辦公樓和會議樓等子項構成，總建筑面積約約為90,000㎡，主要用于舉辦每年一度的國際服裝節。 在主展廳兩側與南側為半室外廣場，覆蓋有圓柱殼形屋蓋，起到全天候條件下聯系各展廳的作用，不希望在結構單元之間設置雙柱。 設計采用固定支座、單向滑動與雙向滑動支座等多種支座方式，將大跨度屋蓋支承在5棟獨立的結構之上，達到了較好的建筑效果。
2、中關村金融中心

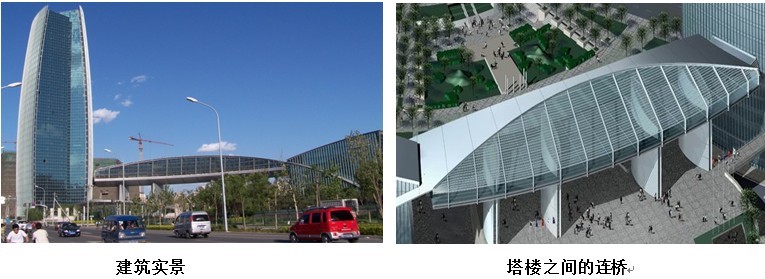

中關村金融中心塔樓150m高，連橋?qū)⑺桥c配樓連為一體，長約140m，寬約30m，平面及空間均為弧形，造型復雜獨特，建筑師不希望在建筑一側設置雙柱。連橋由4個混凝土筒體及其支承的鋼結構樓面及屋面組成。橋面采用空間鋼桁架結構，上鋪設壓型鋼板混凝土樓面。鋼桁架最大跨度約35m，次桁架最大懸挑長度約10m。連廊屋面采用空間門式剛架結構。主桁架在主樓、副樓處支座為雙向可滑動，設計滑動量350mm。主桁架在筒體處支座施工階段可滑動，使用期為固定鉸支座。
四、新型節點使建筑構造更流暢

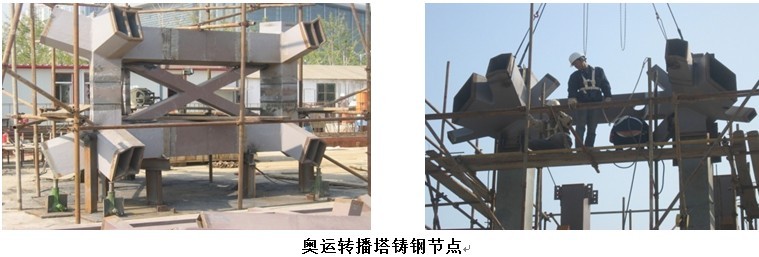

空間結構的節點形式多種多樣。螺栓球節點與焊接球節點主要適用于網架與網殼結構，相關焊接節點主要適用于管桁架結構。隨著相交桿件數量不斷增多與桿件夾角的不規則性，鑄鋼節點在空間結構中的應用也逐漸增多。構造簡單、傳力直接、降低制作成本，始終是節點設計的關鍵問題。
國家體育場大跨度屋蓋的24根桁架柱均由一根垂直的菱形內柱、兩根傾斜的外柱以及內柱與外柱之間的腹桿組成，如同垂直放置的變高度三角形空間方管桁架。桁架柱的腹桿分別位于各自主桁架的平面內，外柱截面近似為方形，除有多根腹桿與內、外柱相交外，還有與立面次結構相交的情況，且構件的角度規律性差。桁架柱的內柱節點，相交腹桿的數量多，角度復雜，對稱性差。內柱與主桁架下弦之間的柱頂節點，最多有13根桿件交匯在一起。節點形式特殊，構造復雜，在國內外鋼結構中均無先例，合理進行節點的設計，是保證國家體育場大跨度鋼結構安全性的關鍵問題之一。

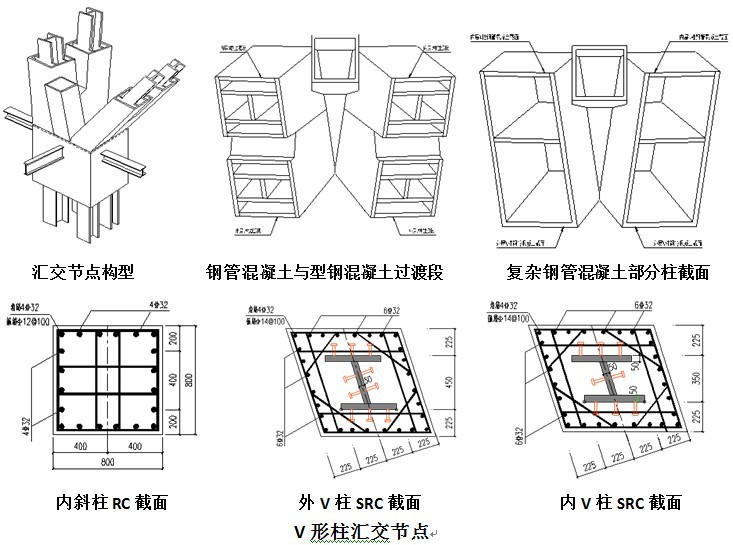

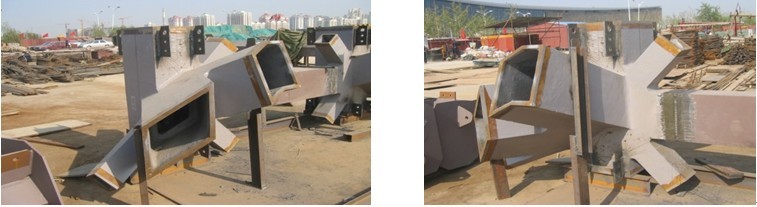

國家網球館鋼筋混凝土看臺結構的A型節點共有12個，由兩根內V柱、兩根外V柱以及一根內斜柱組成，內、外V柱均為鋼骨混凝土柱，內斜柱為鋼筋混凝土柱，五根柱子在6.030標高處匯交。在節點域采用帶豎向隔板與加勁肋的鋼套筒，便于與V形柱的型鋼連接，型鋼混凝土柱的鋼筋則通過與鋼套筒側壁焊接，從而避免了大量交叉鋼筋的連接、錨固問題，有效增強了節點的強度，大大簡化了施工難度，施工實施情況良好。
五、利用結構表現特殊形態
許多功能特殊的造型是以構筑物或雕塑的形態出現。此時結構構件更能體現出造型的骨骼與肌理。可以從生態的角度詮釋建筑。

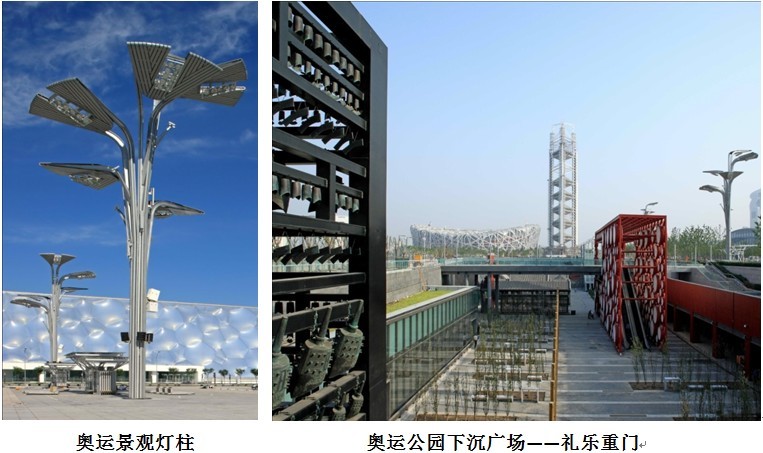

1、奧運景觀燈柱
北京奧林匹克公園中心區內的中軸景觀大道旁及慶典廣場上。共有29根燈柱，燈柱高均為25m，上有5片或4片扇形葉子沿?zé)糁叨嚷菪仙蚋叩吐溴e(cuò)布置，主要供功能為照明、視頻信息發布、安全監控、廣播。外形酷似北京的銀杏葉，由葉脈、葉片、葉柄、葉莖組成，平面呈傘狀布置，冠部投影直徑達12m。
結合建筑創意，采用變截面H型鋼作為葉脈，變截面箱形構件作為葉柄。枝干由10根焊接箱形構件合并而成，空腔用作管線安裝。在葉莖的上部，異形箱形構件兩兩一組，在不同的高度向外傾斜并逐漸張開，截面高度逐漸減小，形成葉片兩側的葉柄，承托葉片的荷載。非常美觀大氣。
2. 奧運公園下沉廣場——禮樂重門“鼓墻”的鋼結構
奧林匹克公園下沉廣場禮樂重門，是用斜交叉的結構，很多構件是斷的，下沉廣場的幕墻等都是用結構來表現造型。奧運工程給我們提供了一些舞臺，很多構件都可以去完善和改進建筑的效果，這里面也做了很多嘗試，可能有些也不一定完全合適，在這條研究的道路上，我們還需更加努力。
后記:
“范總談到的五點不禁讓人聯想到新現代建筑，這五點當中有一點比較重要，即結構化形式，無論是鳥巢還是鈴瓏塔，都反映了建筑師與結構師的配合越來越緊密，造橋的技藝用到建筑當中也體現了學科間的穿插，正在逐步實現技術和藝術的完美結合，也讓看到這些成果的人收獲很多。”
——崔彤 中科院建筑設計研究院
