“2013建筑、結構巔峰對話：結構成就建筑之美”國際會議主題報告：
陳彬磊：鋼織春繭——“深圳灣體育中心”結構輕盈之美
深圳灣體育中心是2011年第26屆世界大學生運動會主場館，是日本佐藤株式會社和北京市建筑設計院有限公司共同完成的。2009年6月開工建設，確保2011年8月12日大學生運動會的召開及使用，除調試運行外，建設工期不足兩年。2011年1月份，深圳市政府召開常委會決定把深圳灣體育中心由分會場調整為主會場。
工程概況

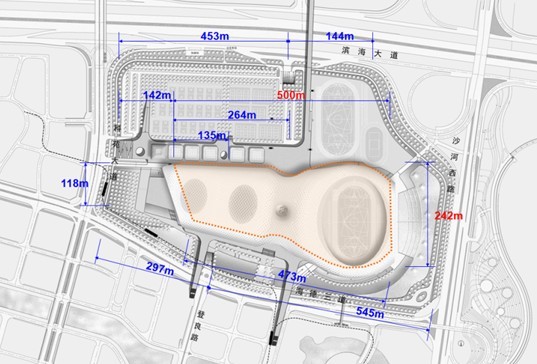

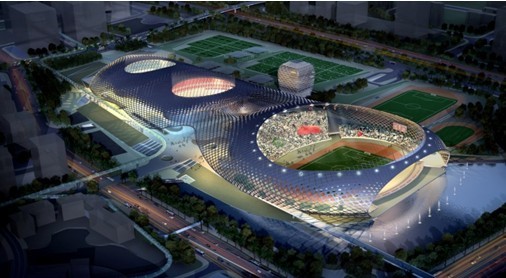

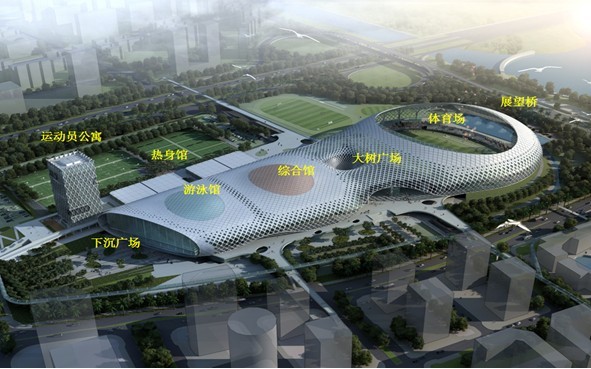

人們常常說“北有鳥巢，南有春繭”。深圳灣體育中心位于深圳灣濱海休閑帶中段，南山后海中心區東北角，深圳灣后海填海區內。作為2011年第26th世界大學生夏季運動會的主會場，也是深圳重點城市景觀和公共活動空間。整個項目占地約30.77公頃，總建筑面積25.6萬平方米。整個春繭東西長500米，南北242米。
大運會期間，體育中心承擔足球預賽、乒乓球決賽、游泳訓練等功能，同時承擔賽會的開幕式。賽后體育中心主要作為全民健身場所服務于周邊群眾，同時承擔部分國內綜合賽事、專項賽事、體育訓練功能及商業運營設施。體育場容納觀眾2萬人（固定座位），綜合館容納觀眾1.3萬人（其中固定座位1.0萬個），游泳館為游泳訓練池，可容納觀眾2千人（其中固定座位500個）。

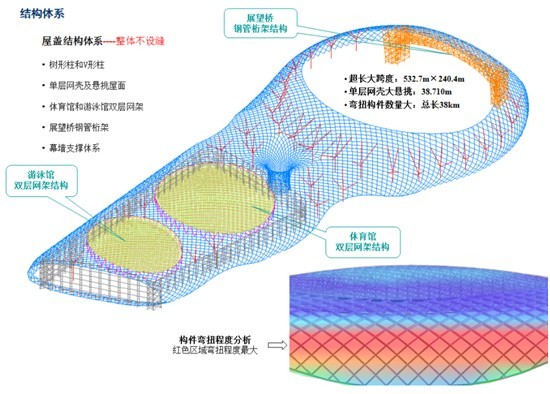

結構體系
項目地下室及地上看臺等是現澆鋼筋混凝土框架-剪力墻結構體系，其他地方都是單層網殼。為控制成本增設樹狀柱，同時保證統一的構件外皮尺寸（450×700），根據受力的要求來調整鋼板的厚度。
豎向支撐系統包括四個部分，分別是：1）支撐網殼的31棵4分枝樹形柱，其中體育場西側看臺上的8棵樹形柱主干為Φ1500的鋼管混凝土柱，分枝為Φ900的鋼管，其余位置的樹形柱主干為Φ600的4鋼管柱，分枝為Φ600的鋼管；2）支撐網架與網殼的V形柱（位于網架上弦環梁下），其中體育館周邊分布40個，游泳館周邊分布30個；3）觀景橋兩側的橋塔立柱；4）下沉廣場西立面幕墻柱。觀景橋采用桁架結構（扁拱形，與上弦網殼對應），上下弦之間通過V形布置的腹桿連接。橋凈跨102.8～107.3m，桁架最小高度11.2m，下弦距地最大高度30.4m。單層網殼除上述支撐體系外，周邊及大樹廣場共分布125個落地支座，其中大樹廣場38個，其余位置87個。
結構荷載
結構荷載主要是風和溫度。而溫度荷載主要考慮四個方面：鋼構件陰陽面溫差、西曬溫差（太陽落山時，陽光的低角度照射）、環境溫度變化、合攏溫度。
節點設計

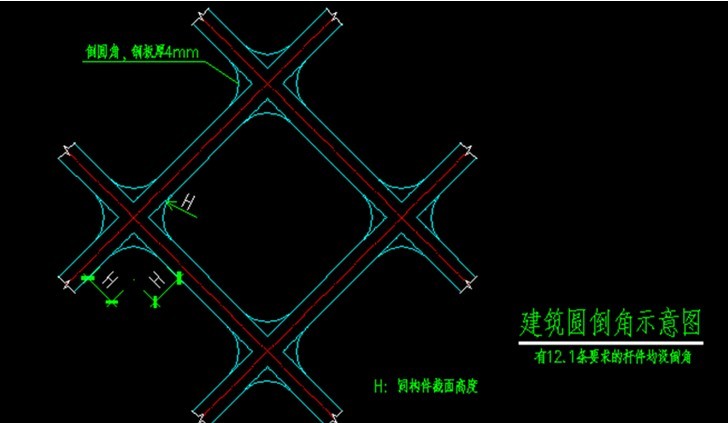

結構設計兩個正方形桿件交接的時候是直角，而建筑師要求是圓角，后來我們說做一個假圓角，拿4mm的鋼管把圓角倒出來了。

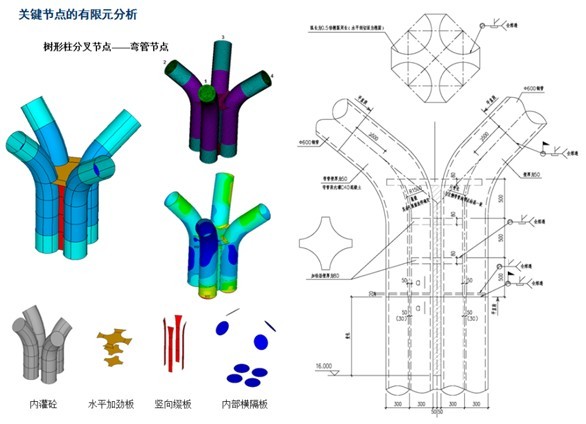

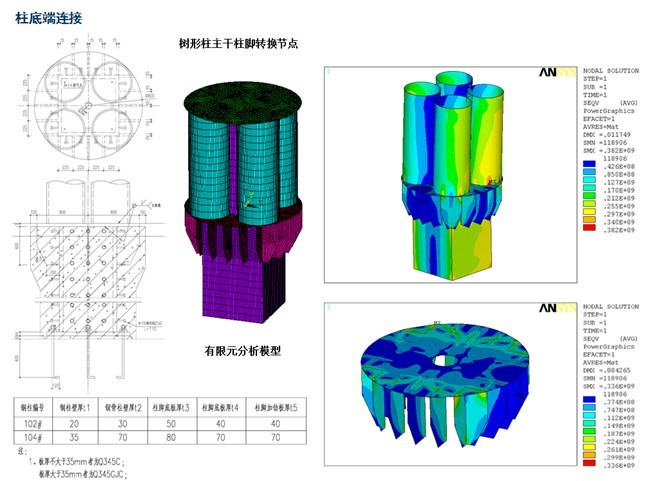

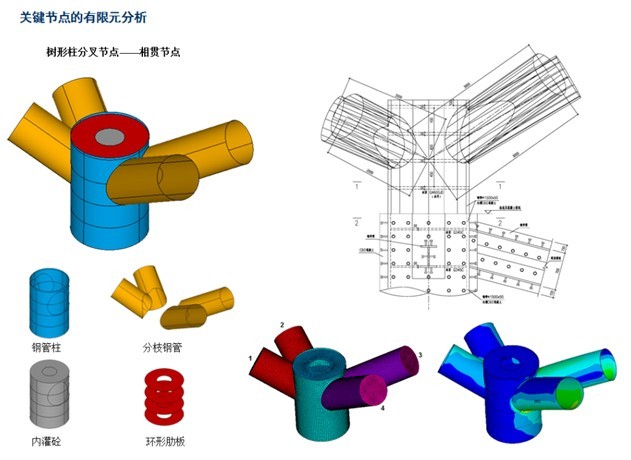

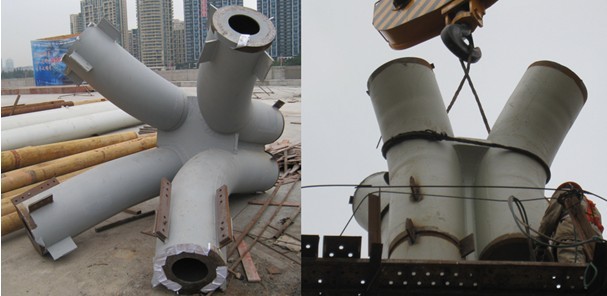

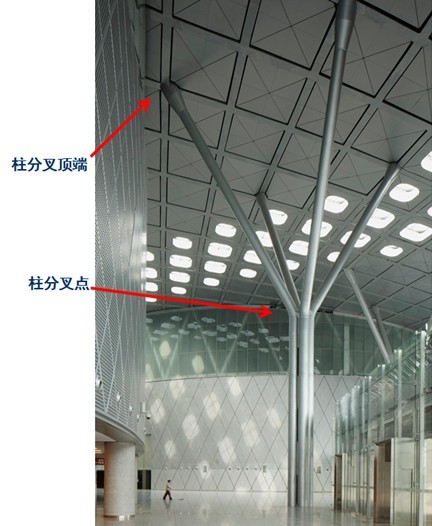

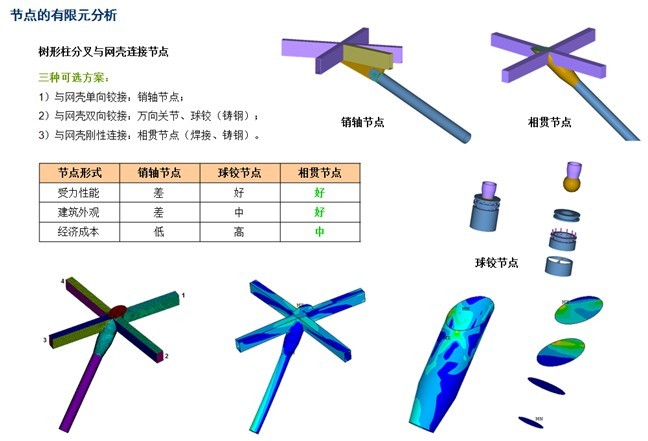

柱子落到混凝土上面，樹狀柱就跟4根筷子一樣底下綁在一起而上邊分開。頂端跟屋面怎么結合、分杈怎么分都是結構需要考慮的問題。實際上分杈的地方和頂?shù)墓?jié)點，都是加工出來的。在分杈的地方放了一個8公分的板，跟屋面結合的節點考慮了三種方式，銷軸節點、球鉸節點和相貫節點，最后采取的是相貫節點。

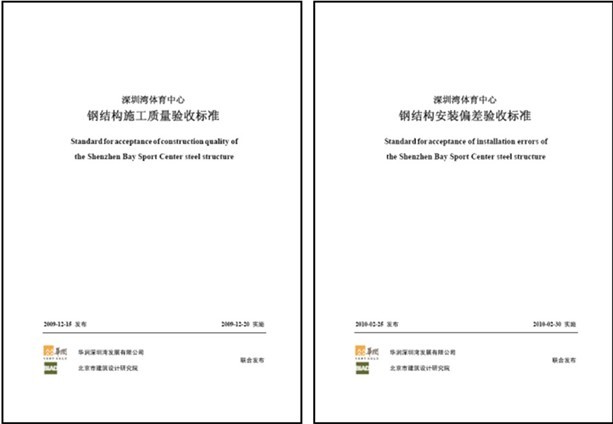

鋼結構施工質量和安裝偏差驗收標準
深圳灣體育中心鋼結構復雜，設計和施工都鮮有實例；除執行常規質量驗收標準外，部分質量驗收項目“無據可依”。為加強鋼結構工程的質量管理，保證鋼結構工程質量，根據相關規范、標準和設計要求，制訂標準指導施工。
結構設計中關鍵技術與方法
（1）超長鋼結構不設縫

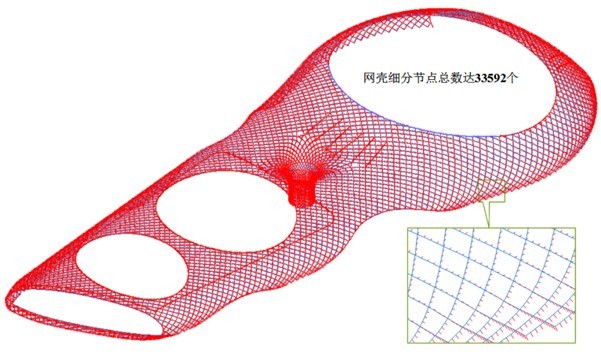

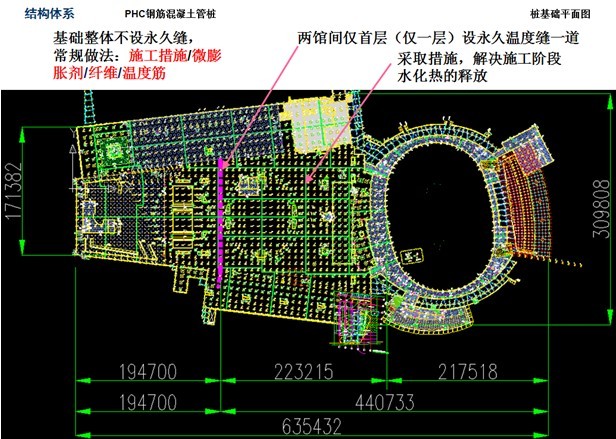

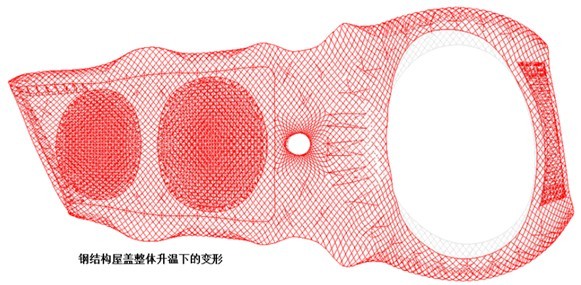

深圳灣體育中心530m×240m的屋蓋鋼結構不設縫，混凝土結構的不設縫長度也達260米。從常規的概念來講，溫度作用對結構設計必然存在較大影響。然而，通過構件的應力設計發現，對部分構件（如網殼落地端支座附近構件），溫度參與的組合起控制作用，但對大部分屋面構件，溫度參與的組合并不起控制作用。由于屋面采用四邊形的網格結構，同時整個屋面在空間彎曲變化，因此，盡管屋蓋結構長向尺度很大，仍具有良好的吸收溫度變形的能力。在溫度作用下，屋蓋在短向有很大的伸縮變形能力，從而保證了長向的伸縮變形能力。
（2）“復雜曲面+彎扭構件”單層網殼圖紙表達

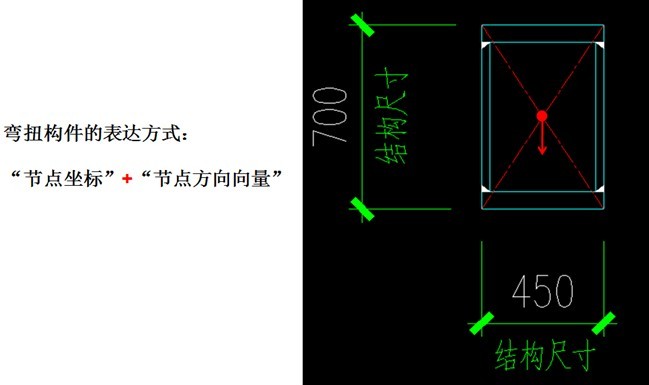

構件外形尺寸在圖紙表達的時候只給中心的點，同時配了一個中心點的方向矢量，這個矢量是下一圓中點的連線，最后出來的東西空間是一條線，通過矢量的轉角表明了空間運行軌跡，所以一方面數據量小多了，另外精度很高，因為只有一個點不用跟誰閉合。所以施工單位拿到這個數據處理就特別順暢，整個后期加工效率精度都很高。
成本控制

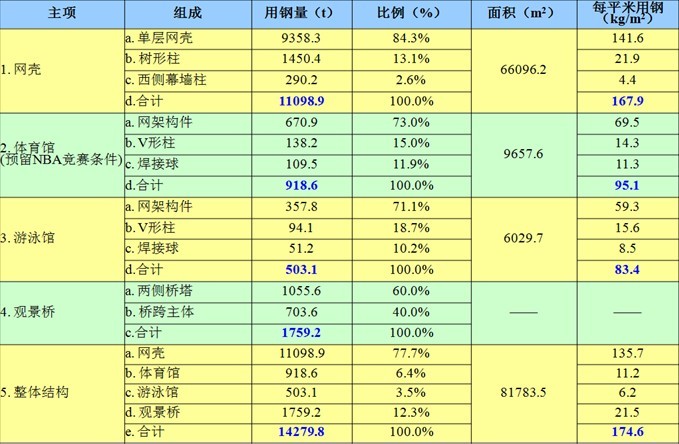

從設計單位來說，包括從建筑師作為主持專業來說，最怕的就是最后跟甲方倒騰投資倒騰錢，從工程周期來看肯定是一邊設計一邊施工一邊修改的“三邊工程”。我們在每次出圖的時候?qū)ｉT在后邊留了一個說明，說明這版圖紙里邊還沒有明確的內容，在甲方組織前期招標的時候，要配合甲方留出來相應的材料量。因為1t鋼投標的時候是一個價，到工程實踐時又是另一個價格。整個項目用鋼量評估在175公斤/平米，這比預期多了10公斤。

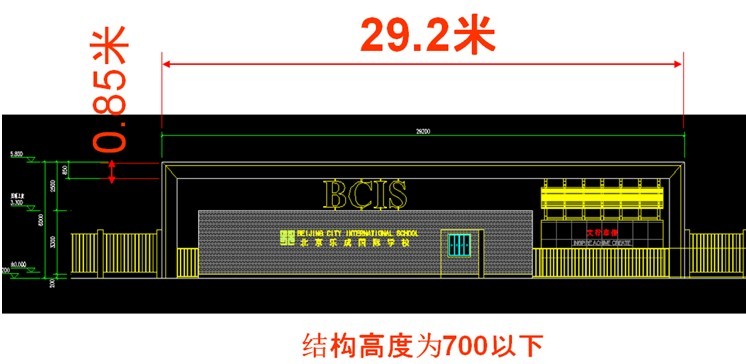

配合這個項目也有好多同行問怎么理解建筑師與結構工程師的關系，我們做過一個小學校的大門，大門跨度接近30m，高度不能大于0.85m，除了凈跨，這邊還有一些造型的東西，這樣要求結構不能超過700mm高，BCIS的I作為柱子，這就是建筑師和結構師的關系，結構師就是為建筑師尋找支點，這叫胸有大愛才有支點，這也是建筑師和結構師的關系。

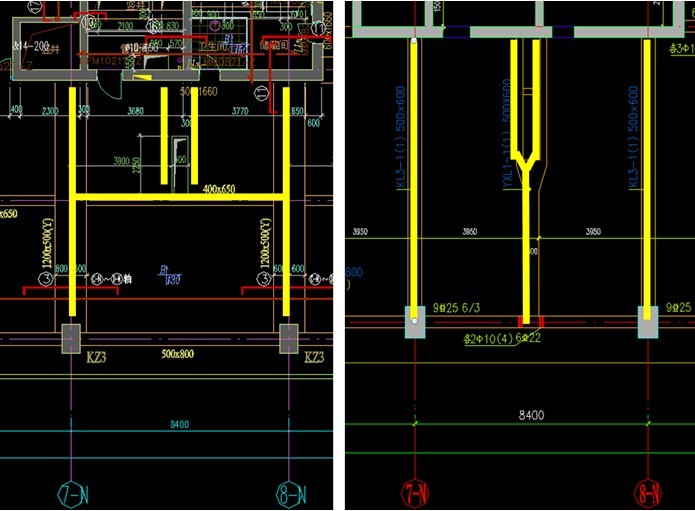

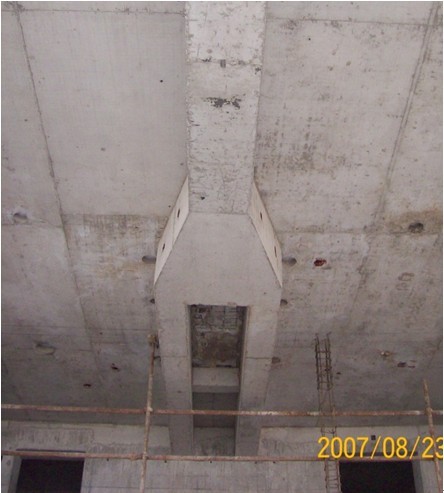

結構只要有大愛肯定有發現，比如說這是一個常規酒店項目，通常一個開間8~9m，還有兩個標準件，中間一個核心筒，走道還是主風道的位置，兩個標準件之間有一個豎井，我們后來就做了一個混凝土叉形梁，因為邊梁對層高沒有影響，梁的尺度、負擔都降下來了，這樣給整個層高和外部空間的凈高都有很好的影響。
