項目介紹
設計單位：蘇州設計研究院股份有限公司
結構設計負責人：趙宏康
結構主要設計人：陳磊
結構審核人：張為民
設計起止時間：2009.09~2010.03
工程竣工時間：2012.1
工程概況

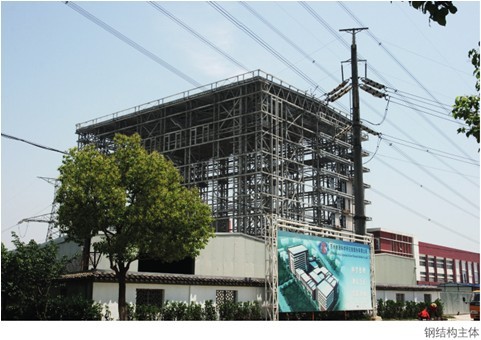

國家電器產品質量監督檢驗中心建筑群位于蘇州吳中經濟開發區旺山工業園。其中的2#屏蔽測試車間長89m，單跨跨度56.35m，開間12m，單層層高63.8m，在53.13m標高處運行65t橋式吊車一臺，在屋蓋下設有兩臺5t懸掛吊車。
項目特點
由于業主要求屏蔽檢測達到世界一流水準，本工程需要特別的超大層高和大跨度，其凈跨度和凈高度均按檢測實驗的要求確定。在現行規范范圍內，沒有針對此類單層層高特別高、同時跨度也較大的建筑的相關規定。
結構設計創新點

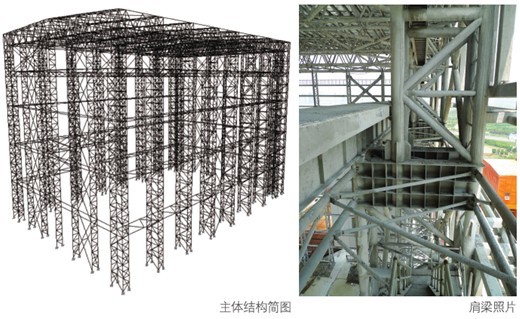

對單層大跨超高廠房結構選型的特殊方面進行分析研究，經過多方案比選，找出控制結構性能的主要因素，選用合理、經濟的關鍵構件，使整體結構選型合理、造價經濟；設置完備的由大到小的支撐體系，確保整體結構穩定性。分析表明單層超高大跨度廠房結構的抗側剛度是設計的主要控制因素，抗側剛度主要由結構柱提供，因此結構柱的設計是此類結構設計是否合理、經濟的關鍵。鋼管混凝土格構柱用于超高廠房結構柱，既充分利用了鋼和混凝土兩種材料的性能，有效增加柱剛度，又可以顯著減少用鋼量。上下柱連接是整個結構柱的關鍵，采用雙向肋板加勁的穿心板式肩梁設計，構造簡單、傳力可靠、適應性強，可以推廣應用。建立空間整體計算模型進行整體彈性屈曲分析，可以控制結構整體穩定性和避免格構柱分肢首先失穩。
采用的新技術
細長鋼管混凝土格構柱設計技術；完備支撐設計技術；雙向肋板加勁的穿心板式肩梁設計技術（國家專利號ZL201120461116.7）；雙向環形牛腿埋入式抗拔抗壓柱腳設計技術。
