8月3日上午，隨著大廈主體結構最后一根鋼梁吊裝就位，目前國內在建最高樓——“上海中心”實現主體結構封頂。
上海中心大廈位于銀城中路501號，與金茂大廈、環球金融中心共同組成一組三角的“品”字型關系的建筑群。上海中心大廈地上可容許建筑面積大約38萬m2，地下層面積約14.3萬m2。工程主要包括以下幾個組成部分：1）一幢超高層塔樓建筑，塔樓地上124層，建筑高度632m，結構屋頂高度約580m。2）一幢七層高的裙房建筑，地上建筑面積約為24600m2。3）一個五層地下室建筑，用作零售、泊車、保養和機電功能。
一、主體結構
上海中心大廈塔樓采用了“巨型框架-核心筒-伸臂桁架”抗側力結構體系。該結構體系由以下幾部分組成：
（1）巨型框架結構由8根巨型柱、4根角柱以及8道位于設備層的兩層高箱形空間環帶桁架組成，巨型柱和角柱均采用型鋼混凝土柱。
（2）核心筒為鋼筋混凝土結構，截面平面形式根據建筑功能布置由低區的方形逐漸過渡到高區的十字形，在地下室以及1~2區核心筒翼墻和腹墻中設置鋼板，形成了鋼板組合剪力墻結構。
（3）沿塔樓豎向共布置6道伸臂桁架，分別位于2，4~8區的加強層。伸臂桁架在加強層處貫穿核心筒的腹墻，并與兩側的巨型柱連接起來，增加了巨型框架在總體抗傾覆力矩中所占的比例。
在豎向荷載傳遞方面，每道加強層處的環帶桁架將周邊次框架柱的重力荷載傳遞到巨型柱和角柱上。另外，在每個加強層的上部設備層內，設置了多道沿輻射狀布置的徑向桁架，徑向桁架一方面承擔了設備層內機電設備以及每區休閑層的豎向荷載，同時，在外部懸挑端，通過拉索懸掛起下部每個區的外部玻璃幕墻。
上海中心大廈結構體系構成1
上海中心大廈結構體系組成2
上海中心大廈豎向功能分區
上海中心大廈平面和局部剖面圖
二、型鋼混凝土巨型柱
巨型柱是上海中心結構體系中的重要組成部分，其自身受力性態關系到整個塔樓的豎向荷載和水平荷載的傳遞以及塔樓剛度控制?！督M合結構構件在上海中心大廈中的應用與研究》（《建筑結構》2011年12期，作者：丁潔民，巢斯，吳宏磊，何志軍，趙昕）對上海中心巨型柱截面選型、承載力性能、構件延性作了詳細分析與研究。
巨型柱屈曲分析
巨型柱承載力分析
上海中心大廈組合柱有限元模型
三、建筑幕墻設計
上海中心大廈采用了非常獨特的雙層幕墻系統，其內幕墻沿著樓板邊界呈圓柱形布置。外幕墻的平面形狀為一個倒角等邊三角形，沿高度旋轉收縮上升形成了外幕墻非線性的曲面造型。整個外幕墻，從底到頂經過120°的旋轉上升，創造了形態柔和、螺旋上升的椎體建筑形態，賦予了整個塔樓一個非常獨特標志性造型和外部立面。風洞試驗結果表明，該建筑形態相比體量相近的棱錐形態的塔樓, 其承擔的風荷載減小了約25%。
典型幕墻剖面透視圖
鑒于幕墻幾何形態的復雜性，方案階段就對幕墻的板塊構造進行方案優選，最終采用了層層退臺的直立階梯式單元式幕墻系統，該系統兼顧了建筑效果、幕墻的功能以及構造安裝的可操作性。
幕墻系統與主結構關系
（1）外幕墻支撐結構體系選型與設計
由于上海中心大廈外幕墻幾何形態復雜，分區體量超大且遠離主體結構，如何設計幕墻支撐結構使得幕墻效果美觀、視覺通透是幕墻支撐系統的設計的關鍵。在幕墻支撐體系的方案比選階段，曾提出了剛性三向網格支撐方案，該方案的優點是結構變形小，施工難度較低，但是該方案構件截面及節點巨大，嚴重影響建筑效果且用鋼量較大。
幕墻三向斜交網格方案
為適應扭曲上升的外幕墻幾何形態，同時滿足建筑師對外幕墻視覺通透性的要求，外幕墻支撐結構最終采用了由“吊桿-環梁-徑向支撐”組成的分區懸掛的柔性懸掛式幕墻支撐結構。該結構具有傳力路徑簡潔、結構與幕墻幾何形態吻合度高、視覺阻礙小等優點。
幕墻支撐結構體系構成
（2）幕墻與主體結構的連接構造
由于幕墻系統與主體結構之間會產生較大的豎向相對變形差，如果幕墻支撐與主體結構的連接有關構造不能吸收或釋放這些變形，將導致幕墻支撐結構產生附加內力、幕墻板塊因與主體結構發生碰撞而破碎。為此在幕墻支撐結構與主體結構間連接采用了比較特殊構造，這些構造主要有下述3類。
（a）徑向支撐與樓板連接構造
徑向支撐與樓板的連接構造分為兩類。一類徑向支撐較長，支撐線剛度小，對其兩端豎向位移差不是特別敏感，這類徑向支撐與主體結構的連接采用了鉸接構造以吸收環梁與樓面的豎向位移差。另一類徑向支撐較短，且外端與曲梁剛接，彎曲線剛度大，對其兩端的位移差非常敏感，較小的位移就將導致支撐產生很大的彎矩，這類徑向支撐與主體結構的連接采用了滑動連接構造，該構造可相對樓面豎向滑動，從而消除支撐兩端的位移差。
徑向支撐鉸接構造

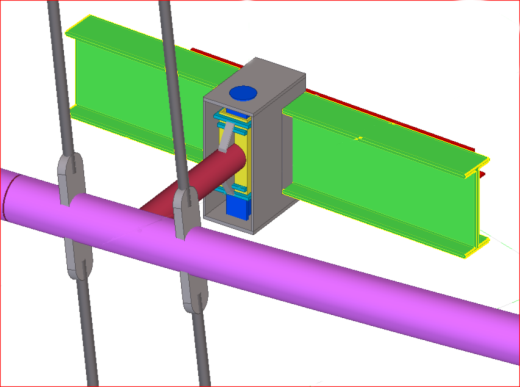

短支撐滑動節點
（b）限位約束滑動構造
在環梁對應樓層設置箱形限位牛腿，環梁箱形牛腿伸入樓面限位牛腿中，并在環梁牛腿與樓面限位牛腿間設置滑板，以便環梁相對樓面上下、前后滑動，而在環向約束環梁的位移。

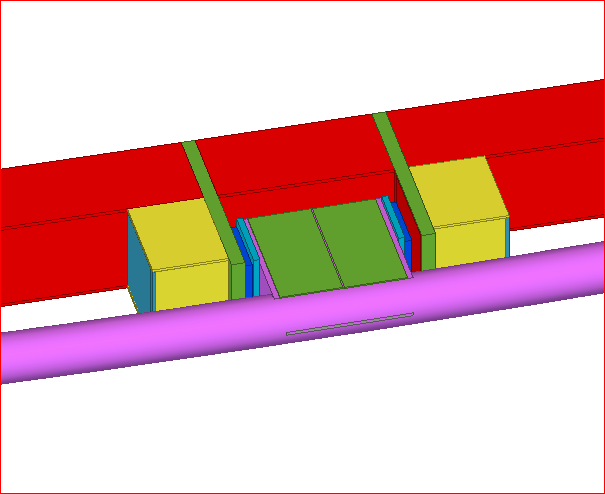

限位支座
（c）底環梁豎向伸縮節點
每區最下方的環梁與樓面結構連接節點采用了豎向伸縮節點。該節點連接即能為環梁提供側向約束防止環梁在環向和徑向產生較大變形，又能允許環梁與主樓之間相對自由滑動，防止底層玻璃板塊和吊桿受壓。為了防止環梁因溫度作用引起的膨脹或收縮阻礙豎向伸縮節點滑動，同時在底環梁中設置了伸縮縫以釋放環梁的環向溫度應力。

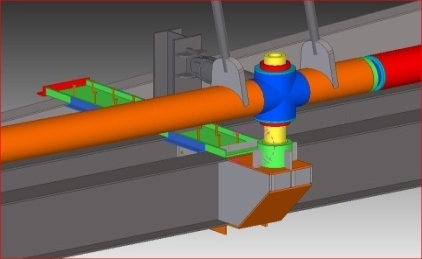

豎向伸縮節點
