薄殼與折板
中國在空間結構方面應用最早的當屬薄殼結構。從20世紀50年代開始就對薄殼結構開展了大量的理論研究工作，也有一些工程實踐，特別是一些大跨度屋蓋，例如新疆某機械工廠金工車間直徑60m橢圓旋轉面薄殼，廣東番順人民大會堂直徑55m八角形圓球殼，北京火車站35m×35m和北京網球館 42m×42m方形雙曲扁殼等，均采用現澆混凝土結構。為了改進施工流程，曾嘗試過采用預制裝配的方法，如上海的裝配整體式雙曲扁殼，先在地面制作殼板，然后在高空拼裝并灌縫形成整體。又如無錫某試驗大廳的54m直徑圓球殼，采用了梯形預制殼板，利用架設在殼板上的臨時拼裝架，由外向內逐圈進行安裝。雖然有了這些改進，但是薄殼結構施工難的問題還是沒有得到徹底解決，從而導致其難以推廣，然而，這也標志著薄殼結構已在中國空間結構領域萌芽［1］。
在1960～1990年期間，曾經廣泛采用過V形預應力折板結構，其施工過程是首先在地面上澆制混凝土平板并施加預應力，然后將板吊裝到位形成V形屋面，最后在板縫間灌漿，形成整體折板屋蓋。這種結構曾經在工業廠房和倉庫的屋蓋上風行一時，跨度最大達30m。這充分說明空間結構必須做到施工方便才能得到廣泛應用。
空間網格結構
中國網架結構的發展一開始就和體育館建設息息相關。20世紀60年代中期，北京首都體育館屋蓋首次采用了正交斜放的平面桁架系網架，平面尺寸為99m×112m。北京首都體育館的建成證明了在大跨度體育館中采用網架結構在技術上是成熟的，在經濟上是合理的。以后不斷有大型體育建筑采用網架結構，如上海體育中心的萬人體育館、練習館與游泳館，其中最大的是體育館，平面為圓形、直徑110m、支承在周邊的36根鋼筋混凝土柱上并懸挑出7.5m，構成直徑為125m的網架。1990年在北京舉行的第十一屆亞洲運動會新建了13個體育館。其中體育館屋蓋結構采用網架的占一半以上，如大學生體育館（方形、64m×64m）、月壇體育館（八邊形、57m×66m）、光彩體育館（矩形、46.8m×67.6m）等。
網架結構還經常應用于諸如會堂、影劇院、展覽館、車站、碼頭、候機大廳等公共建筑。西安秦俑博物館新建的二號館，其建筑平面依照俑坑遺址的輪廓設計成L形，屋蓋由大小兩個網架組成，均采用兩向正交正放形式，大網架的平面尺寸達到了96m。在早期的鐵道建設中，不少火車站都采用了網架結構，最早的如長沙火車站，屋蓋是42m×42m的兩向正交斜放網架；天津塘沽車站的網架為圓形，直徑47m，采用新穎的抽空三角錐形式。
此外網架結構還用于飛機庫。作為飛機庫來說，建筑物的一邊需要敞開以便設置機庫大門，同時在屋蓋下還要求懸掛吊車，因此采用三邊支承、一邊自由的網架結構較為合理。一開始各地的飛機庫都采用了跨度50m左右的網架結構，隨著大型飛機的投入運行以及操作上便利，都要求機庫向更大的跨度方向發展。1990年北京首都機場的四機位機庫，雙跨跨度達到153m，進深90m。斜放四角錐網架設計為三層，采用圓鋼管與焊接空心球節點。屋蓋設置了10t多支點懸掛吊車。
隨著大規模工業的發展，生產廠房也產生了劇烈的變化以滿足不同的生產工藝與使用要求。網架結構以其大柱網、大跨度以及屋蓋可懸掛設備的特點，在工業廠房中也得到了廣泛的應用。從20世紀80年代以來，網架開始推廣應用在工業廠房中，其數量和面積逐年遞增。如1991年長春第一汽車廠的轎車總裝車間，平面尺寸為189m×420m、柱網12m×21m，面積達8萬m2；2006年廣東肇慶亞洲鋁材工業園型材擠壓車間（圖1）平面尺寸為226m×1 180m，面積達22萬m2，最大跨度52m，柱距16m,網架下弦分別設有3～10t懸掛吊車。由于工業廠房面積大、數量多，在中國的空間網格結構發展中具有舉足輕重的地位。

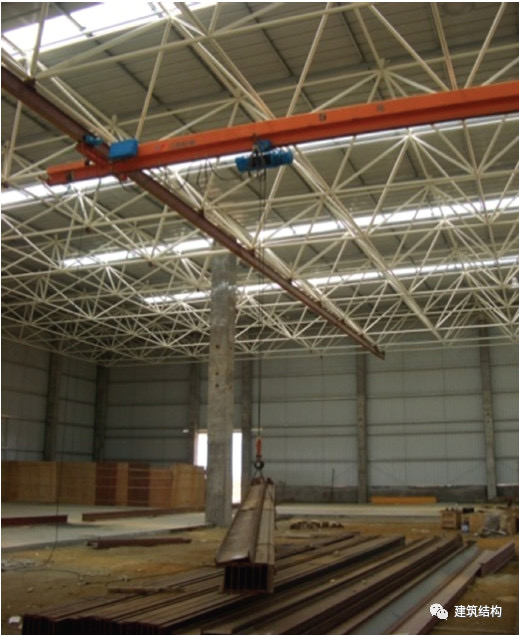

圖1廣東肇慶亞洲鋁材工業園型材擠壓車間網架
在中國空間結構發展的早期，網殼結構應用不多，只是在鄭州、煙臺與撫順等地的體育館屋蓋上采用了直徑在60m左右的斯威德勒型穹頂，其構造方式沿用了鋼桁架中以節點板連接。21世紀以來網殼呈現了急劇發展的趨勢，便是在網架結構大量發展的形勢下而產生的［2］。
網殼結構首先也是應用在體育建筑中。1990年第十一屆亞洲運動會新建的體育館中就有兩個造型各異的網殼結構。擁有3000座的石景山體育館，屋蓋平面為正三角形，邊長99.7m，總面積為8400m2，屋蓋由三片四邊形的雙曲拋物面雙層網殼組成。作為亞運會拳擊比賽館的北京體育學院體育館，面積為7200m2。外圍尺寸為59m×59m的屋蓋由四片雙曲拋物面網殼結構組成。為了承受水平地震力，在體育館四角另外設置了格構式斜撐。
為了召開1996年冬季亞洲運動會，哈爾濱建造了黑龍江速滑館。主體結構采用由中央圓柱和兩端半球殼組成的雙層網殼，其輪廓尺寸為86m×195m，網殼的中央部分采用正放四角錐體系，兩端采用三角錐體系，網格的尺寸在3m左右。
近年來，網殼在工業建筑的散料倉庫中也得到了廣泛應用，與傳統的剛架或拱相比，其在材料消耗與造價上都有優勢。對于儲存松散材料、落地的筒狀殼體外形也最符合散料堆放的要求。早在1989年，河南中原化肥廠的尿素倉庫就采用了跨度為58m的雙層筒狀網殼，其長度為138m，凈高22.5m。這種網殼在全國數十個發電廠的干煤棚中采用，如河南鴨河口電廠干煤棚（圖2），跨度108m、矢高39m,采用了正放四角錐三心圓柱面網殼。

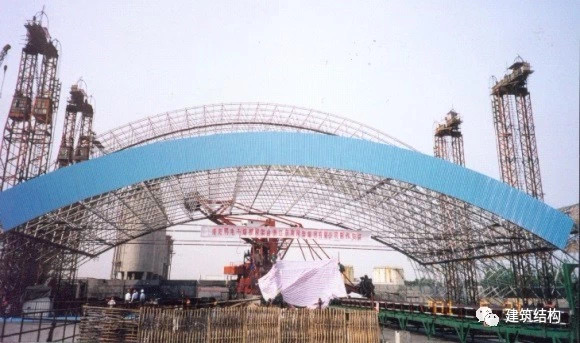

圖2河南鴨河口電廠干煤棚網殼
中國網殼結構的應用已達到了相當大的規模，以跨度來說，2004年建成的北京國家大劇院（圖3）籠罩著218m×146m、矢高45m的橢圓形空腹網格的球形網殼，由鋼管頂環梁和鋼板及H型鋼梁架構成殼體的骨架，其間以連桿和斜撐連接，體型居全國之冠。以面積來說，北京首都機場3號航站樓就有18萬m2，巨大的屋頂采用了抽空三角錐組成的微彎網殼?？傮w而言，包括網架和網殼在內的空間網格結構已成為發展最快的結構形式之一。
圖3 北京國家大劇院
中國的空間結構一貫采用的材料是鋼鐵制的型材和管材，但是21世紀以來迅猛發展的鋁合金已在空間網格結構占有值得注意的一席之地。
鋁合金材料具有結構自重輕、耐腐蝕性能好等優點，其密度只有鋼材的1/3，抗拉強度可達300MPa。一般不需做表面處理即可達到建筑防腐要求,適用于高溫高濕、海邊及重度污染環境。自20世紀50年代以來，歐美發達國家開始研究在建筑結構中應用鋁合金網格結構，我國在1997年就引進了中國第一個鋁合金穹頂體育建筑——上海國際體操中心，其采用直徑68m的單層球面網殼［3］。進入21世紀以來，我國研發并生產了鋁合金空間網格結構專用的Al-Mg-C鋁合金型材與鉚釘連接的板式節點。所有構配件都是工廠標準化生產、現場裝配，提高了安裝速度，減少了施工周期。2010年上海辰山植物園建造了總面積22 200m2的溫室展覽館，最大單體的長、寬、高分別為203m×33m×20.5m。2015年南京牛首山佛頂宮，分別采用了小穹頂（147m×98m）的單層橢球面網殼，以及大穹頂（251m×116m）的三向網格單層網殼，最大懸挑53m，其跨度、單體面積與桿件高度均居世界第一。
索結構
中國對索結構的研究起步比較早，1958年起一些科研機構就開始對圓形單層及雙層懸索、傘形懸索及鞍形索網等不同形式進行了理論計算、模型試驗與施工方法等方面的研究。當時在大跨度體育建筑中曾推廣應用了這種新結構，如北京工人體育館采用了直徑94m的圓形雙層懸索，浙江人民體育館采用了60m×80m平面的鞍形索網。后來一種覆蓋鋼筋混凝土板的單層單曲懸索用于淄博54m跨度的體育館，施工時采用在屋面上超加荷的方法對鋼索預加應力，經過灌縫后的屋面板與鋼索形成整體，具有很好的剛度。
中國還研究與開發了一些具有特點的新型懸索體系。如一種預應力雙層懸索體系曾用于吉林滑冰館，其平面為矩形，屋蓋尺寸為59m×79.8m。另一種增強單曲懸索穩定性的方法是采用以梁或桁架構成的橫向加勁構件，開發了一種新型的橫向加勁懸索體系。通過對桁架端部支座下壓產生強迫位移，在索內產生了預應力，這樣桁架起到加勁作用，增強了屋蓋的剛度。這種懸索體系曾分別應用在安徽體育館，其縱向主索跨度72m，橫向加勁構件是跨度54m的鋼桁架。又如上海楊浦區體育館，為54m×45m矩形平面。此外，潮州體育館進一步將橫向加勁懸索體系由單曲面推向雙曲面，形成了一個跨度56m的雙曲拋物面屋蓋。
進入21世紀以來，索結構出現了令人矚目的進展。原本溯源于日本的張弦結構在中國得到了迅猛發展,成為索結構應用的重要領域。張弦結構是由剛度較大的剛性構件和柔性索通過撐桿連接而組成，由于索的參與，大大地增強了結構的整體剛度。張弦結構可按單向、雙向或空間布置成型，以適應不同形狀的平面。最早用于大跨度的單向張弦桁架是上海浦東機場一期航站樓，跨度82.6m。其后又在不少體育館、展覽館上采用，跨度最大的是位于山東東營的黃河口模型試驗大廳，達到了148m。另外，中國近年來開始新建高速鐵路，為此建造了大量的火車站，其車站大廳和站臺雨棚也采用了數量可觀的張弦桁架，特別是站臺雨棚避免了立柱，改善了建筑效果和使用功能，例如新廣州站，采用了跨度40～68m的張弦拱，覆蓋面積達20萬m2。張弦桁架還向雙向發展，2008年北京奧運會國家體育館的比賽區上覆蓋144.5m×114m的雙向張弦桁架。張弦結構向空間發展，就形成張弦網殼，近年來在體育館中得到廣泛應用。其中跨度在80～120m的就有北京奧運會羽毛球館（圖4）、常州體育館、濟南奧體中心體育館等。這些工程把柔性的索和剛性的網殼完美地結合在一起,和一般網殼相比，結構的穩定性大大提高，而桿件內力可降低到原來的1/3。
圖4 北京奧運會羽毛球館張弦網殼
近年來索結構也被廣泛應用于玻璃幕墻，作為承受水平荷載的主要承重構件，大多采用平面索網或索桁架。纖細的鋼索也滿足了建筑立面通透的要求。這些索結構的跨度可能不大，一般在10～20m，但每個工程中的幕墻面積往往會達到數千平方米。如北京新保利大廈的玻璃幕墻，高90m,寬58m,采用雙向單層索（圖5）。又如重慶江北國際機場T2航站樓，周圍玻璃幕墻以索網支承，總面積達10萬m2。由于玻璃幕墻使用量很大，所消耗的鋼索總量實際上已經超過了所有的屋蓋的索結構用量。
圖5 北京新保利大廈玻璃幕墻
膜結構
膜結構是建筑結構中最新發展起來的一種形式，它以性能優良的織物為材料，或是向膜內充氣，由空氣壓力支承膜面，或是利用柔性鋼索或剛性支撐結構將膜面繃緊，從而形成一定剛度、能夠覆蓋大跨度空間的結構體系。中國膜結構的發展起步較晚，體育建筑可以說是膜結構應用的突破口。1997年在上海舉行的第七屆全國運動會，膜結構被用在八萬人體育場（圖6）的看臺挑篷，總面積達36 100m2。當時，膜結構的材料、設計和工程安裝得到了國外有關單位的協助，但這是中國第一次將膜結構用在大面積的永久性建筑上，具有深遠的影響［4-5］。

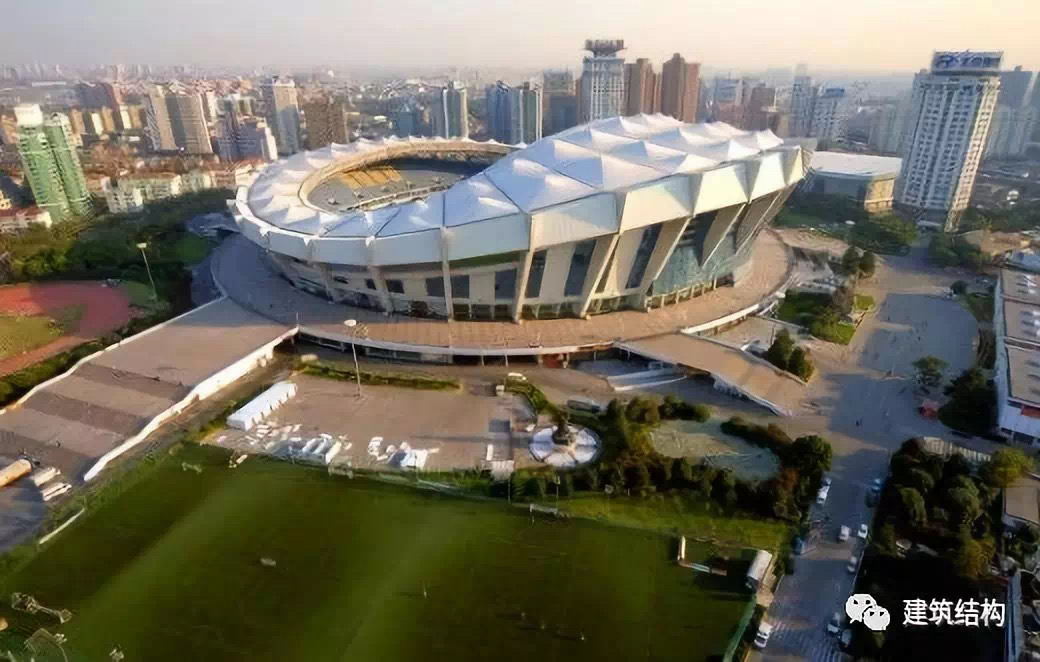

圖6 上海八萬人體育場膜結構
青島頤中體育場是中國第一個靠自己力量設計與施工的大型體育場，外包尺寸為266m×180m，可容納6萬觀眾。懸挑40m的屋蓋是一個包括膜、索和鋼支撐結構的張拉體系，整個屋蓋有70個錐形索膜單元組成，總面積為30000m2。從中國膜結構發展歷程來看，主要是通過引進國外先進技術與管理，實現了跨越式發展，其后膜結構就成為覆蓋主體育場的優選方案［6］。在大城市中應用主要有上海（虹口區體育足球場）、武漢、鄭州和廣州，在中小城市中應用的有煙臺、威海和蕪湖。2006年佛山世紀蓮體育場首先采用了索系支承式膜結構，圓環外徑達310m，內環為125m，膜覆蓋面積53400m2，均居國內首位；2010年舉辦的上海世博會，也可稱為膜結構的博覽會，其中至少有16個建筑，主要是展覽館，采用了各種膜財作為屋蓋和外墻的圍護結構、內墻隔斷、頂棚甚至藝術雕塑。作為交通樞紐的長達一公里的“世博軸”大道,覆蓋了最大長度為840m、最大寬度為97m的整體張拉式膜結構，屋蓋通過索系由大道兩側的桅桿和6個“太陽谷“網殼支承。在世博會的建筑中，日本館的膜結構很有特點，它橢圓形平面面積雖然不大，只有八千多平方米，但覆蓋整個建筑的膜結構是涂覆TiO2的ETFE氣囊，是全世界首次在氣囊中設置了太陽能光電池，可以發電，用來在夜間照明。由此可見，上海世博會充分展示了膜結構在建筑領域的廣泛應用與良好發展前景。
中國早期膜結構所采用的膜材主要有兩種涂層織物沿用了多年，即P類（在聚酯纖維織物基材表面涂覆聚合物連續層并附加面層，PVC）以及G類（在玻纖織物基材表面涂覆聚合物連續層，PTFE）。2008年北京奧運會的國家游泳中心又開始采用E類膜材，即由乙烯和四氯乙烯共聚物制成的ETFE薄膜。國家游泳中心外形為尺寸177m×177m×31m的立方體，其外墻和屋面結構全部由異形空間剛接網架構成，網架內外均按照多邊形網格的外形鋪設透明的ETFE充氣枕，賦予整個建筑以晶瑩剔透的外表，故稱之為“水立方”（圖7），覆蓋的面積總和達30萬m2。其后在一些文體建筑中也不斷采用，如大連體育中心，面積為65 000m2；天津華僑城生態歡樂島水館，面積為37 500m2。

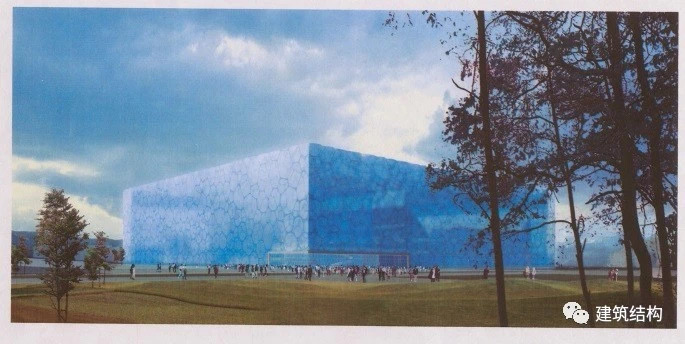

圖7北京奧運會國家游泳中心（水立方）
中國最早建成的膜結構就是以空氣支承的，跨度在30多米，后來用得不多。自20世紀80年代，北美曾陸續建造了10座跨度在200m左右的空氣支承式膜結構，其中有幾座先后因雨雪侵襲發生了破裂與坍塌事故，以致在改建時都放棄了膜結構，使人們對空氣支承式膜結構的前途也產生了懷疑。然后自2015年以來，這種膜結構因在中國得到了大量應用而獲得重生。據不完全統計， 2016年中國建成的膜結構建筑就有88座，2017年也有61座，展開面積每年都有50多萬平方米，其應用領域主要是體育建筑，如北京高爾夫球體育館，長×寬×高為 100m×60m×21m，北京朝陽公園網球館，長×寬×高為109m×39m×13m。另外還有倉儲建筑，如神華巴彥淖爾儲煤棚，長×寬×高為410m×110m×42m，是世界上最大的氣膜結構。
成就與發展
七十年來，中國空間結構的應用范圍和尺度都不斷在更新和擴大，在各種文娛體育、交通運輸和工業建筑中無不見到形式各異的空間結構，特別是近幾年來，還被用在環境保護的設施上［7］。中國每年所建的空間結構，不論是數量、跨度和面積都是全球領先的。2019年建造的北京大興國際機場航站樓（圖8）由中央大廳和5條指廊組成，屋頂投影面積達35萬m2，主要采用斜交斜放網架，最大跨度125m，最大懸挑47m。該工程被譽稱為世界新的七大奇跡之一。21世紀以來，出現了以膜材圍護建筑物立面，以索結構支承玻璃幕墻的形式，表明空間結構已由橫向跨度跨越發展到圍護豎向高度，開創了應用的新天地。

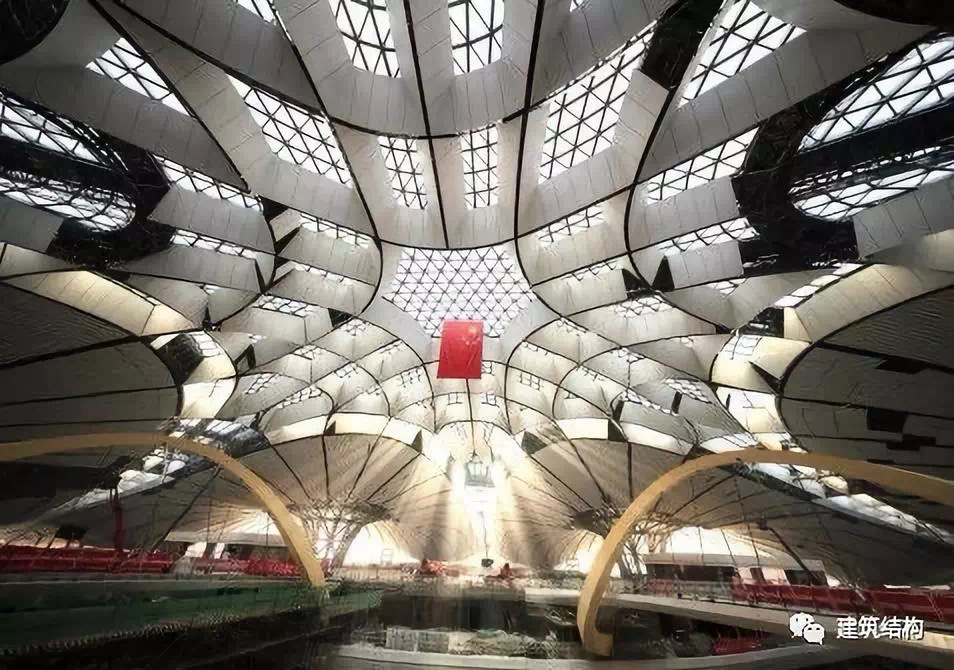

圖8 北京大興國際機場航站樓空間網格結構
中國空間結構的應用從開始就是同理論研究同步發展的。一種新的結構體系往往是通過理論研究或?qū)⒃囼?yàn)成果應用到工程中去，繼而從實踐中產生的問題又對科研提出了新課題，不斷形成一個良性循環［2］。在新結構的研究初期，研究?jī)?nèi)容偏重于靜力作用下的結構性狀和分析方法，特別是一些簡化計算以滿足設計的要求。然而，現代計算機的興起使空間結構的分析和設計大為改觀，研究維度從靜力拓展到動力，從線性拓展到非線性。與此同時，一些基礎性的理論研究也有進展，如結構形體的設計理論與優化（結構形態學）、網殼結構的穩定性和抗沖擊性能、基于CFD數值模擬技術風荷載特性以及大跨度的結構健康監測等。
中國在空間結構的施工過程中，采用了多種多樣的安裝方法并創造了一系列具有中國特色的安裝技術，在這方面的發展突出，具有較高水平。例如早期的網架結構施工就曾多次成功地采用高空滑移法；空間結構在地面制作和拼裝操作方便，不需要設置拼裝架便可進行整體安裝,大量減少了高空作業，有利于保證工程質量。早期上海文化廣場、上海體育館比賽館、江蘇體育館等大型網架結構安裝中曾采用過“就地拼裝、采用扒桿整體吊裝、高空移位”的方法。整體安裝的另一條途徑是采用頂升或提升的方法，使屋蓋平面位置在升起過程中保持不變，避免了高空移位這一工序，所采用的機具是一般常用的各種千斤頂。整體頂升曾首先用于建筑科學研究院禮堂的圓柱面薄殼施工，之后也曾普遍用于機庫網架的施工，其中跨度最大的是北京首都機場的A380機庫（圖9），176m雙跨，鋼網架總質量10 000t，一次提升到39.8m高度就位。近年來，滑移法也得到更新，如大唐王灘電廠干煤棚采用張弦拱形桁架，跨度202m，鋼結構總質量3 700t,在地面上采用累積滑移法施工。
圖9北京首都機場A380機庫網架提升
此外，更值得關注的是，空間結構在中國得到發展的重要原因之一是制定了一整套的標準規程，這些標準規程總結了中國在設計與施工方面的經驗以及科研成果，成為實際工作的指導性文件［4］。參加編制工作的不但有設計和施工部門，還有不少科研單位和高等學校，這些單位往往還是主編單位。這些標準規程的核心是空間網格結構、索和膜的“技術規程”，其主要內容包括設計和施工，成為實施這些工程的基礎文件。在材料方面，膜結構有專門的膜材標準；在節點和零部件方面，空間網格結構有各種球節點和連接零部件標準，索結構也有索具標準；在質量檢驗方面，膜結構有工程施工質量驗收規程。
中國空間結構的發展還得到組織上的保障。早在1982年，中國土木工程學會橋梁與結構分會下成立了空間結構委員會，開展了各種學術活動。1993年中國鋼結構協會下又成立了空間結構分會，其主要成員是空間結構的生產企業，但也有不少高等學校和科研院所，實現了產、學、研的完美結合。由于空間結構分會具有強大科技開發能力，因而能從事于標準編制、技術人員培訓、書刊編寫等工作，這樣的科技進步型行業組織在國際上也是少有的。特別值得提出的是，分會在行業管理方面也主動向國際先進經驗靠攏，減輕對政府行政手段的依賴，采用非強制性的社會認可，例如在膜結構企業的資質管理上就成功地實現了等級會員制度。
結語
從發展歷程來看，中國的空間結構已取得了巨大進步，但距離空間結構強國還有差距。所采用的材料，如鋼鐵、鋁合金、膜材基本上屬于引進或模仿，一些重大工程往往是國外建筑師的建筑方案，國內的設計單位只是做施工圖。目前我國還沒有開發出新的空間結構體系能夠在工程中推廣應用，施工安裝也缺少創新。此外，還時而會出現造型丑陋、造價昂貴、材料消耗巨大的工程。但是，無論如何，在中國經濟不斷發展的前提下，建設事業肯定將持續向前邁進，未來必將是機遇與挑戰并存，中國大地必將出現更加美好強大的空間結構。
