太倉市規劃展示館建筑造型為兩條相互追逐的“魚”，由體型復雜的鋼筋混凝土框架-剪力墻結構、魚形單層網殼及鋼結構玻璃采光頂組成，采用BIM進行設計。 魚形單層網殼采用新型的高強螺栓轂節點。大跨度采光頂采用預應力張弦梁結構。該項目已于2013年10月投入使用。

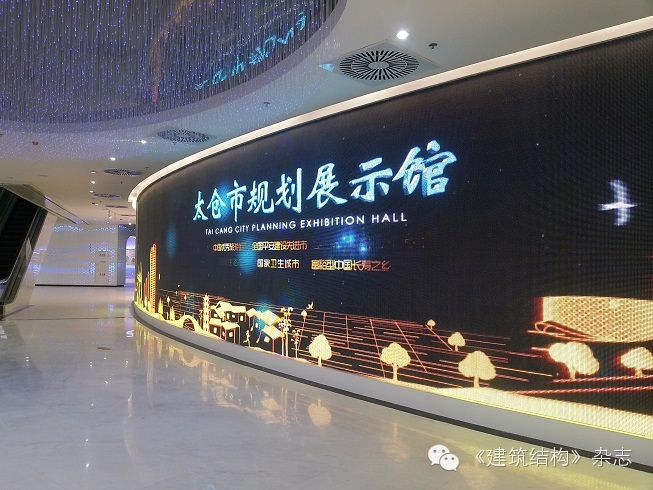

建成后室內照片

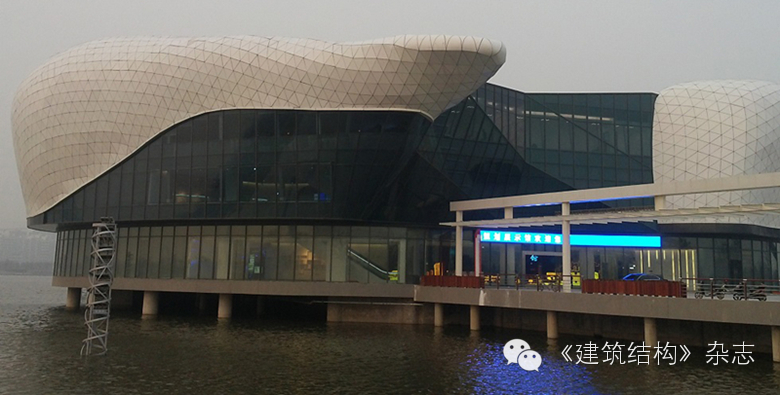

建成后外觀

1 工程概況

太倉市規劃展示館工程為位于江蘇省太倉市南郊新城的一棟多層會展類建筑，其使用功能為城市規劃展示，建筑面積約為14765m2。展示館建筑造型為兩條相 互追逐的“魚”，地下1層，地上3層，各層層高均為6m，其中混凝土結構的高度為18m，魚形鋼結構單層網殼的頂面高度約為28m。

建筑效果圖

2 主體結構設計

展示館主體結構分三部分：3層樓面以下為鋼筋混凝土結構，之上有兩個魚形單層網殼鋼結構及跨度為66.3m的預應力張弦梁鋼結構采光頂。

2.1 混凝土結構體系

展示館上部魚形建筑為一個抽象的造型，并無幾何構圖規律，下部鋼筋混凝土建筑的平面形狀由三維模型切割而來，基本平面為橢圓環形?；炷林黧w結構采用框架-剪力墻結構，結合樓電梯間設置部分抗震墻。

2層結構平面圖

2.2 魚形單層網殼

魚形圍護結構采用單層網殼結構形式，桿件均采用矩形管。網殼下側支承于鋼筋混凝土懸挑樓面梁上，并通過支座梁1逐漸過渡至采光頂，上側通過支座梁2支承于中部采光頂鋼梁上。網殼中部支承于混凝土柱頂設置的二級傘形支撐上。懸挑在外的魚尾部分支承于支座梁1和支座梁2交接處，支座梁1通過鋼柱與混凝土結構連接，支座梁2支承于采光頂上。魚形網殼采用邊長為1m左右的三角形網格，網殼支座節點形式均采用鉸接支座。

屋頂鋼結構構件

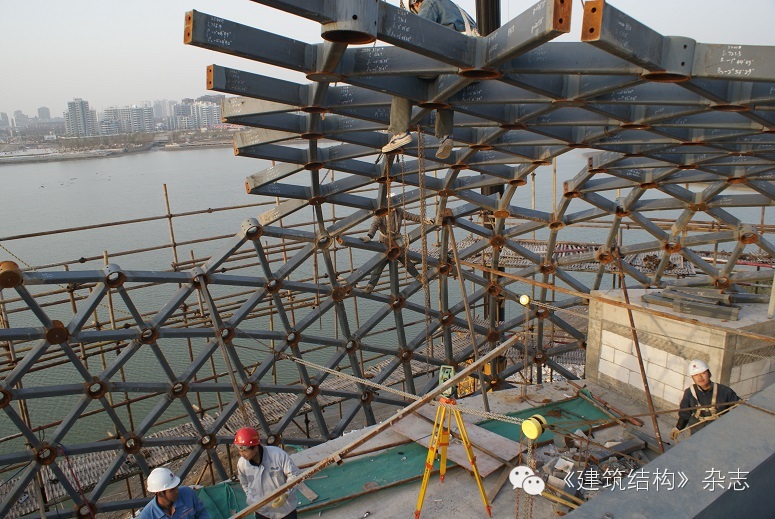

單層網殼施工現場

2.3 張弦梁采光頂

展示館中庭采光頂屋面標高起伏疊落、跨度大，最終采用由兩片斜向張弦梁和若干輻射梁組成的結構體系。在荷載作用下，輻射型鋼梁將豎向荷載傳遞至鑄鋼節點1和鑄鋼節點3，再通過張弦梁傳至4個盆式橡膠支座（節點5,7,16,18）。

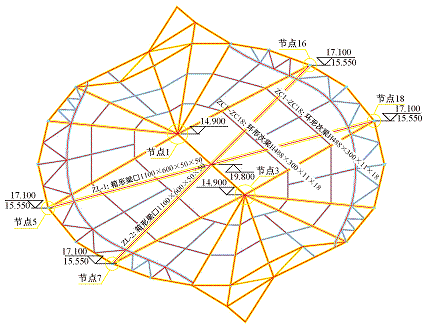

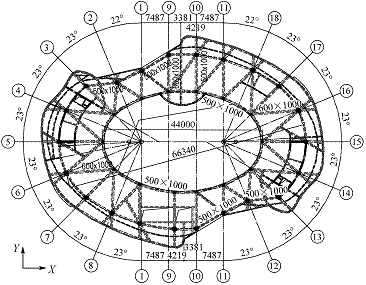

采光頂結構布置圖

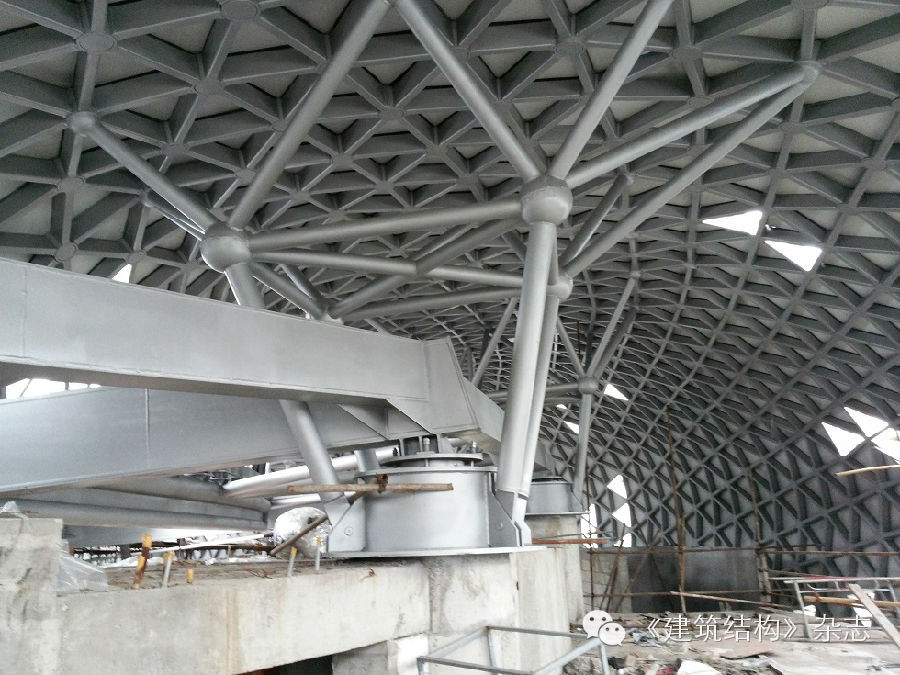

屋面大跨度張弦梁施工現場

3 工程BIM設計簡介

由于建筑體型存在較多無幾何構圖規則的空間異形結構，用傳統的二維圖形方式是非常難以描述的，而Revit卻能非常優秀地完成曲線建模的工作。

通 過把復雜的屋面形態進行分組，分解成若干部分相對簡單的工作組，每一部分根據建筑的構件進行劃分，比如屋面板、邊梁、主次梁、柱子、墻體，最后再把模型組 合在一起?？臻g模型形成后，各種梁、墻、柱的空間定位均可確定，特別是魚形單層網殼上的各類構件，與其他構件或設備管線是否碰撞就一目了然。

Revit Structure所建立的整體模型

4 結構計算分析

采用SAP2000軟件進行結構靜力分析。本工程各類桿件的應力比均控制在0.9之內，對于如預應力張拉索及撐桿等關鍵構件，應力比控制在0.6之內。

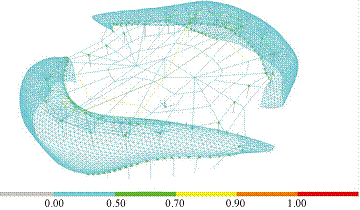

鋼結構桿件應力比

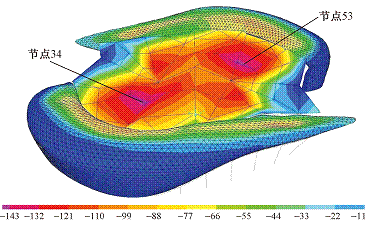

結構在荷載組合工況1.0恒載+1.0活載作用下，最大位移發生在節點34和節點53處，分別為146.95，146.92mm，滿足規范要求。

1.0恒載+1.0活載作用下?lián)隙?/span>/mm

采用反應譜法對結構進行地震作用下的分析，取前120階模態計算，結果表明，在地震作用下結構桿件的內力均滿足要求。

5 魚形單層網殼結構新型高強螺栓轂節點設計

采用新型高強螺栓轂節點。各相貫桿件間用高強螺栓連接代替焊接，通過對高強螺栓施加扭矩從而使螺桿中產生一定的預緊力，迫使桿件的弧形端面與轂節點的側面緊密貼合，使接觸面有足夠的摩擦力來承擔桿端剪力，從而保證節點的剛度。

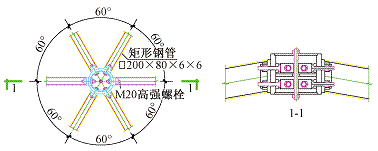

新型高強螺栓轂節點平面圖

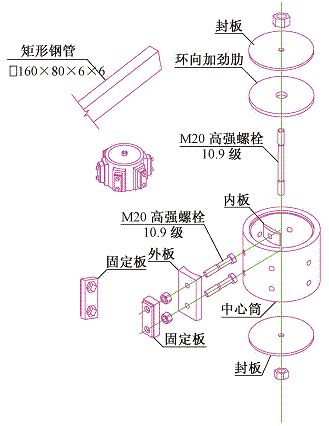

新型高強螺栓轂節點組成示意



更多內容詳見《建筑結構》雜志2013年第20期（10月下）蘇州設計研究院股份有限公司專輯文章：

《太倉規劃展示館結構設計》；作者：葉永毅1，舒贛平2，張為民1，張濤2，王寶清1，危大結2，曹彥凱1；單位：1蘇州設計研究院股份有限公司，2東南大學。
