外表華麗的哈爾濱地標性建筑——哈爾濱大劇院正在緊鑼密鼓地建設中，目前，哈爾濱大劇院外部玻璃墻體安裝已接近尾聲，隨后將進行內部裝修，預計今年年底竣工。

哈爾濱大劇院由馬巖松建筑設計，結構設計單位為北京市建筑設計研究院有限公司。大劇院外形采用流線形飄帶造型。觀眾廳浮島式設計和自然光的引入，屬世界首創，屋面幕墻采用國際上獨創的立體紋理異形雙曲結構，填補了國內建筑設計的空白。

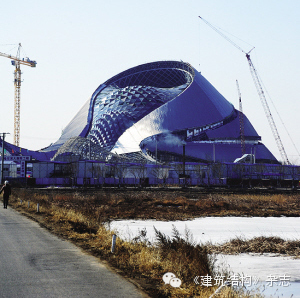

大劇院鋼結構施工現場

1   工程概況

哈爾濱大劇院位于哈爾濱市松北區（新城區）文化中心島內，是哈爾濱標志性建筑，依水而建，其建筑與哈爾濱文化島的設計風格和定位相一致。外形采用流線型飄帶外形，自然融入周圍的濕地環境。大劇院內部樓座采用浮島式設計。

建筑效果圖

大劇院內部

大劇院幕墻



哈爾濱大劇院包括大劇場（1564座）、小劇場（414座）、地下車庫及附屬配套用房等。大劇場地上8層，地下1層（主舞臺臺倉及樂池部分為地下2層）；小劇場地上3層，地下1層（舞臺臺倉地下2層）；地下車庫地下1層，高度6.6m?；A(chǔ)埋深2.3m，大、小劇場基礎均采用樁筏基礎，車庫采用樁基礎、柱下獨立承臺。

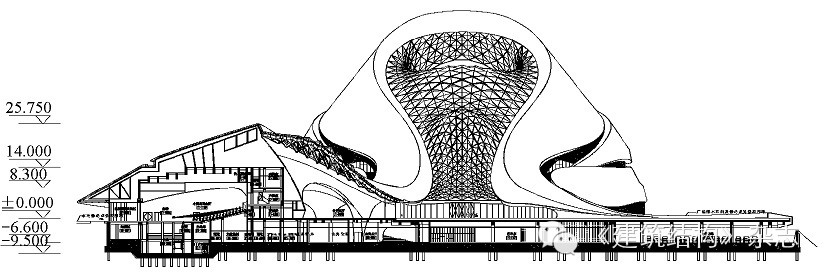

大劇場縱向剖面

小劇場縱向剖面

2    結構布置

根據建筑體型與功能分區，將整個建筑劃分為10個結構單元，包括大劇場、小劇場、6個車庫單元與2個水池橋單元。各結構單元之間的防震縫寬度為100mm，滿足中震不碰撞的要求。大劇場與小劇場采用鋼筋混凝土框架-剪力墻結構，外殼及異形樓梯采用鋼結構。

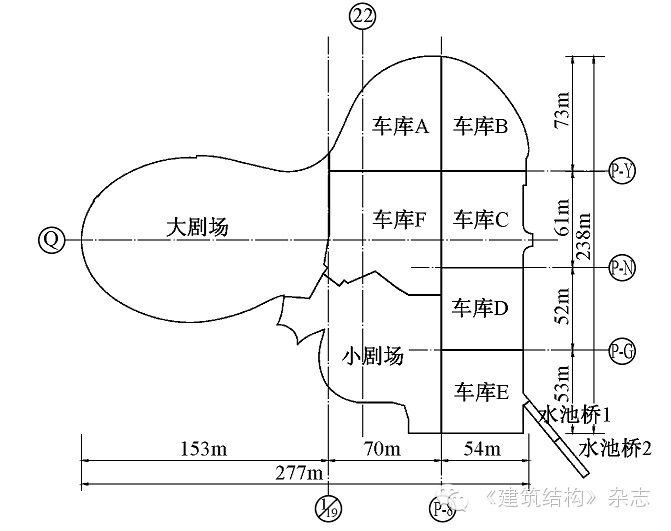

結構單元?jiǎng)澐质疽?/span>

2.1  大劇場

大劇場鋼結構由后區鋼結構、玻璃頂、側面鋼結構、旋轉樓梯4部分組成。后區鋼結構屋面在35m以下采用折梁，依附于后區混凝土結構之上。

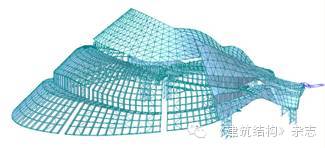

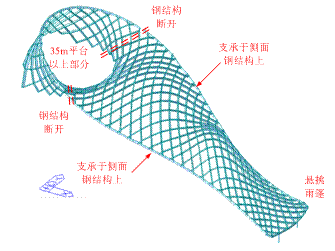

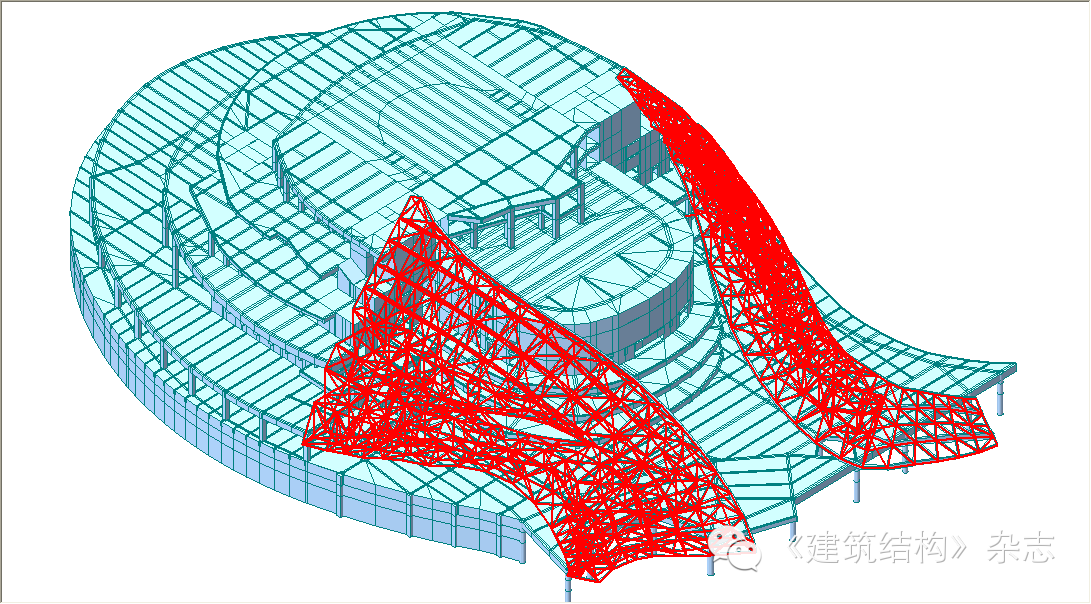

大劇場鋼結構三維示意圖

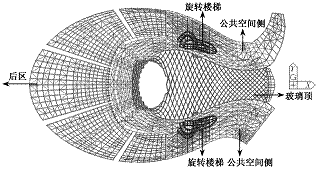

大劇場鋼結構各部分俯視圖



各榀鋼梁之間設置一定橫向水平支撐，后區鋼結構屋面上各層飄帶交接的部位設置人行步道；后區35m平臺以上采用雙層網殼，玻璃頂鋼結構為單層網殼，跨度15.7～45.5m，總長度70.45m，網格形式為菱形，邊長2.3～3.5m，支承在周邊的混凝土與兩側的鋼結構上。

大劇場玻璃頂鋼結構平面圖

大劇場玻璃頂鋼結構軸測圖



側面鋼結構為雙層網殼，長度55～80m，除側面以及前后區交界位置支承于混凝土結構之外，自重主要由落地的格構柱承擔。根據建筑專業對外露鋼結構的要求，玻璃頂?shù)膯螌泳W(wǎng)殼與側面的雙層網殼之間采用下圖所示的連接構造。

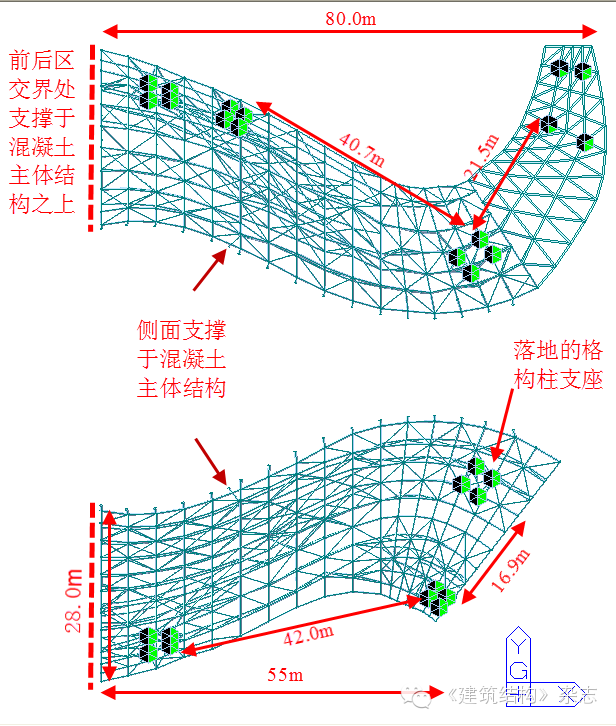

（a）平面圖

（b）軸測圖

（c）單雙層網殼的過渡

大劇場側面鋼結構



旋轉樓梯分為三段，第一段是兩端支承于框架梁的單跑鋼梁；第二段是兩根旋轉180°的U形主曲梁，曲梁間通過樓梯踏步次梁相連，兩根主曲梁起止點分別支承于高6m與10m的混凝土結構上，其中外環主曲梁在長度中點處由側面鋼結構提供豎向支承；第三段結構形式與第二段基本相同。

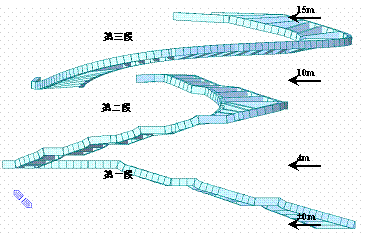

大劇場旋轉樓梯三維示意圖

2.2  小劇場

小 劇場鋼結構包括五個部分：后區懸挑端、后區側面、后區劇場頂部、公共空間落地雙層網殼、玻璃頂單層網殼。后區懸挑端采用鋼桁架結構，后區側面為折梁結構， 后區劇場頂部為弧形鋼梁。雙層網殼主要支承在格構柱上，格構柱直接落到基礎。玻璃頂采用單層網殼結構，通過連接構件支承于周邊雙層網殼結構上。

（a）三維示意圖

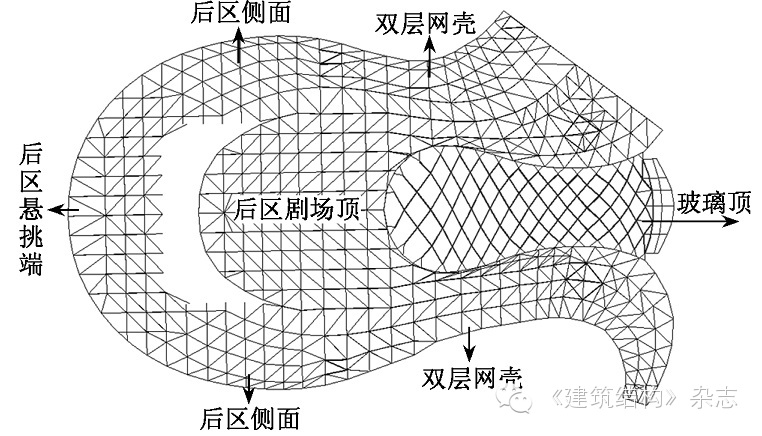

（b）小劇場鋼結構各部分俯視圖

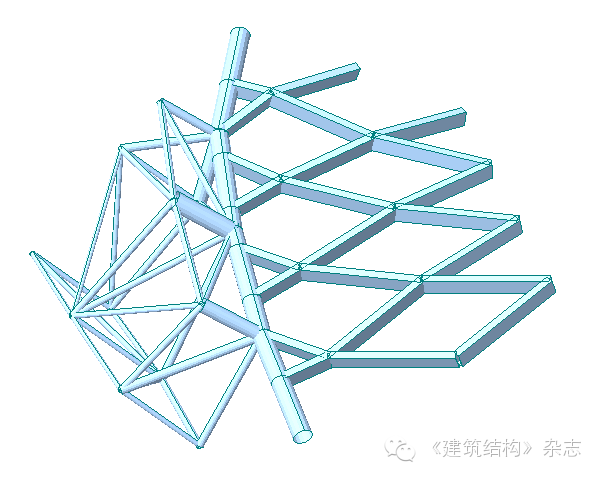

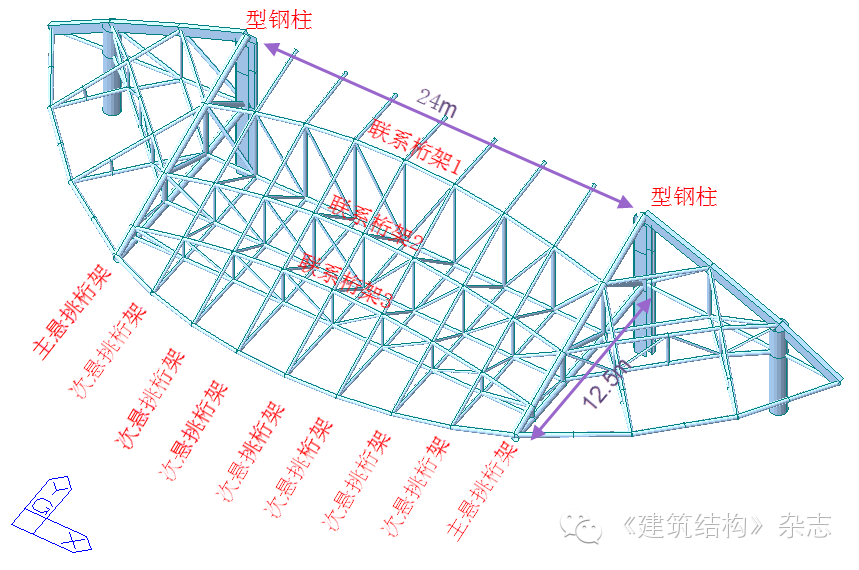

（c）小劇場后區懸挑端

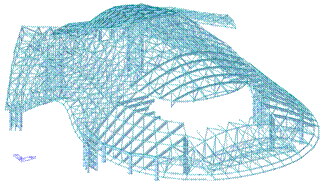

小劇場鋼結構

3    大震彈塑性分析

針對大、小劇場結構，采用ABAQUS軟件進行了罕遇地震作用下的動力彈塑性分析?？紤]幾何非線性與材料非線性，樓板按彈性進行分析。選用2條天然波和1條人工波進行計算。結果表明，罕遇地震作用下，結構層間位移角遠遠小于規范限值，剪力墻混凝土基本完好，鋼結構部分桿件進入塑性階段，其塑性應變遠小于鋼材極限應變，大部分鋼筋混凝土梁柱構件未進入屈服階段，整體結構強度退化不大。結構滿足罕遇地震作用下的性能要求。

（a）X為輸入主方向

（b）Y為輸入主方向

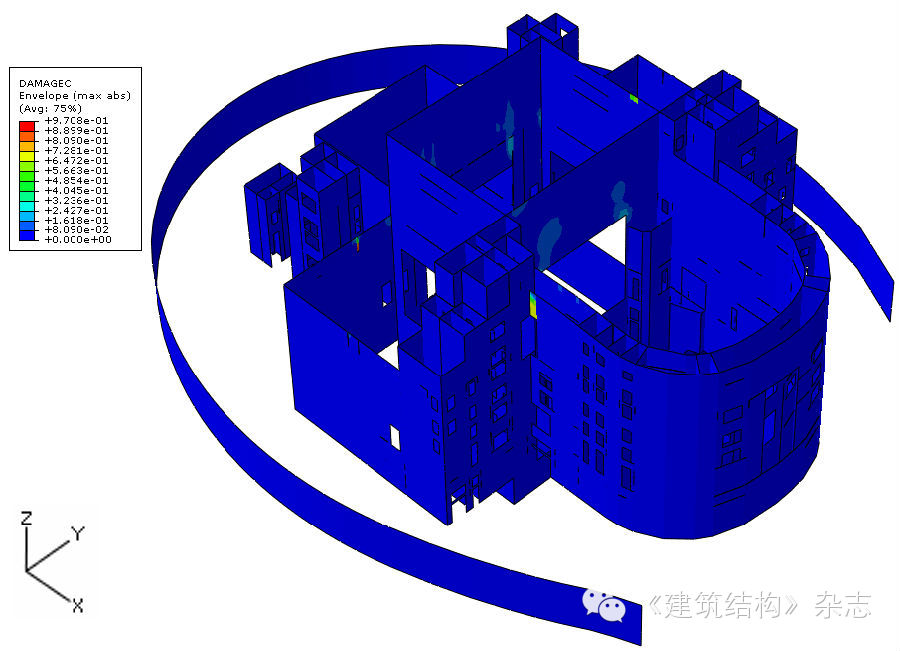

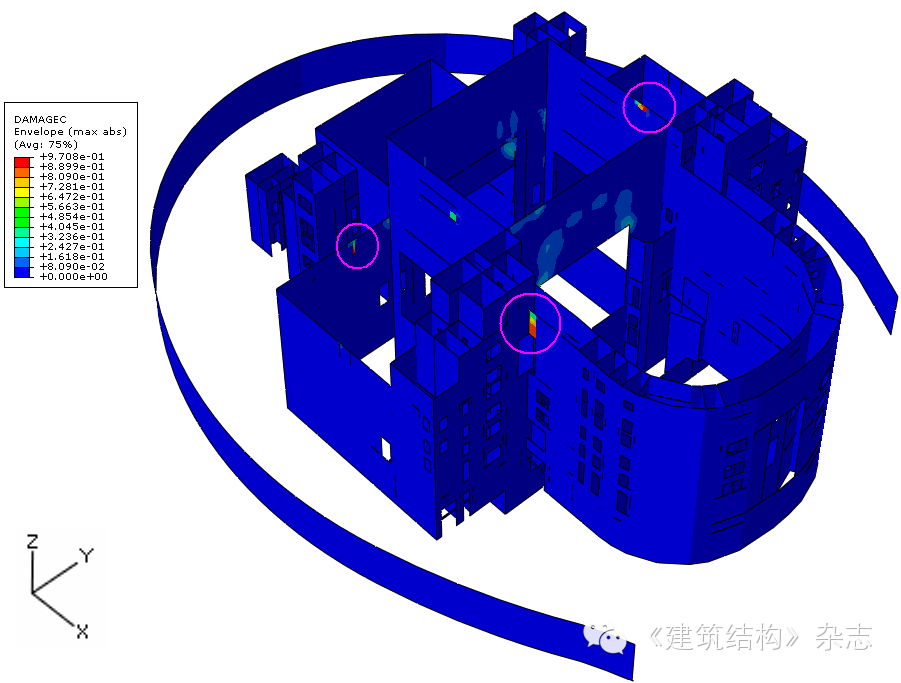

罕遇地震下大劇場剪力墻受壓損傷因子分布（人工波）

（a）X為輸入主方向

（b）Y為輸入主方向

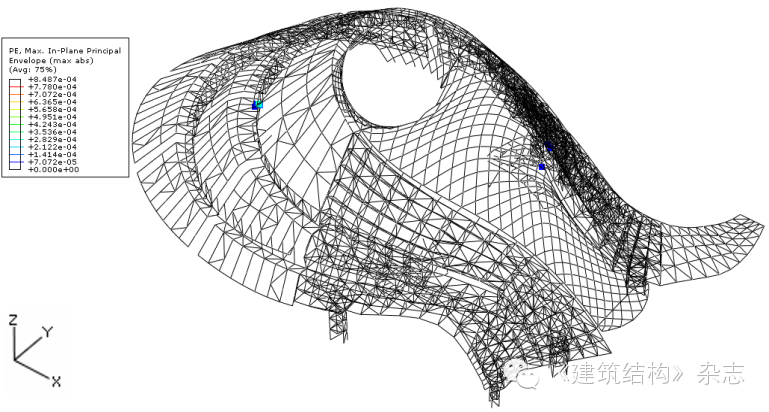

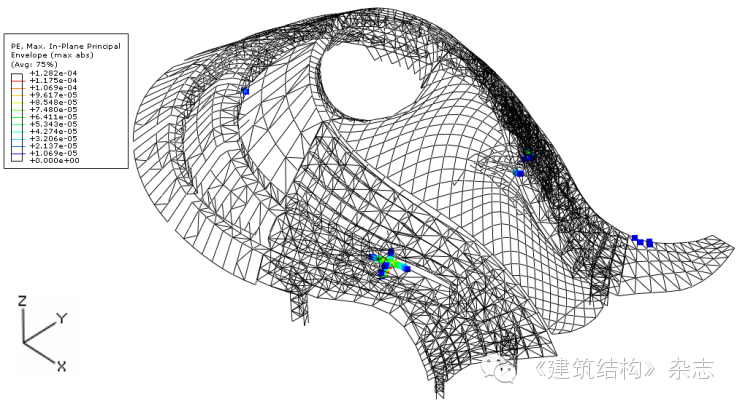

罕遇地震作用下大劇場鋼結構構件塑性應變分布（人工波）

4    鋼結構節點

對于部分復雜節點，采用有限元分析的方法對應力進行了校核。節點分析時采用四面體實體單元。選取大劇場玻璃頂與雙層網殼轉換的一個典型節點進行分析，結果表明，該節點基本處于彈性工作狀態，少數應力較大的區域主要出現在桿件相連處，應通過增加加勁板的方式進行加強處理。

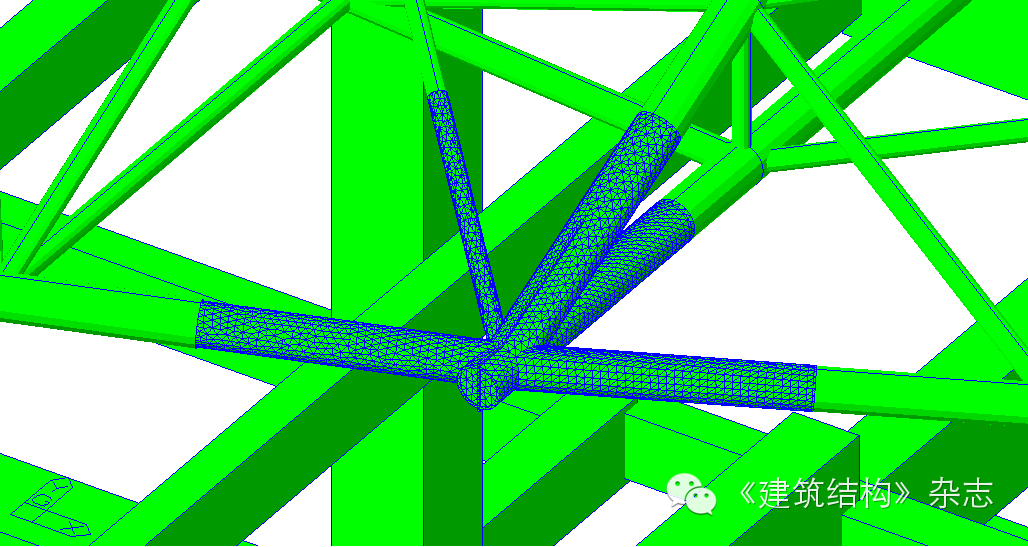

（a）在整體模型中的位置

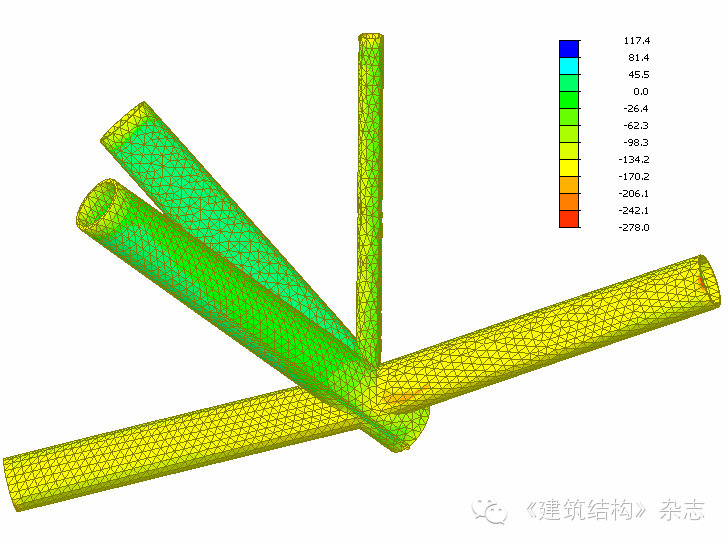

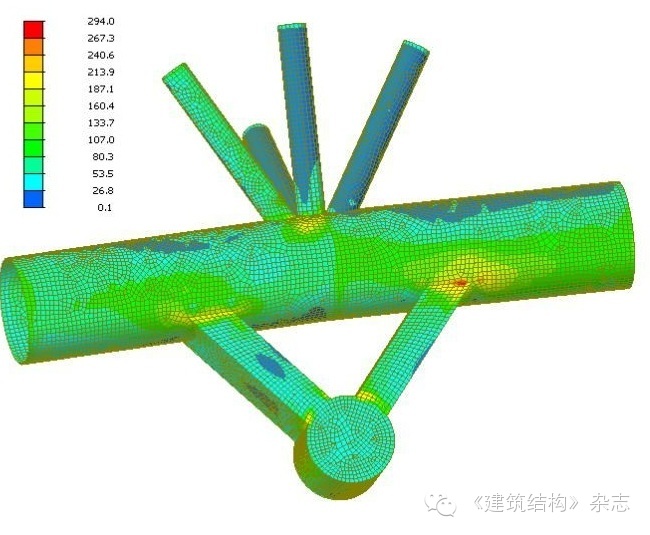

（b）節點區域最大應力/MPa

玻璃頂與雙層網殼轉換典型節點



選取小劇場后區懸挑桁架相貫的一個典型節點進行分析，結果表明，該關鍵節點區域處于彈性工作狀態。節點的約束邊界上出現少數應力較大的區域，原因是分析時采用剛性約束連接的方式進行邊界模擬，使這些區域出現應力集中。

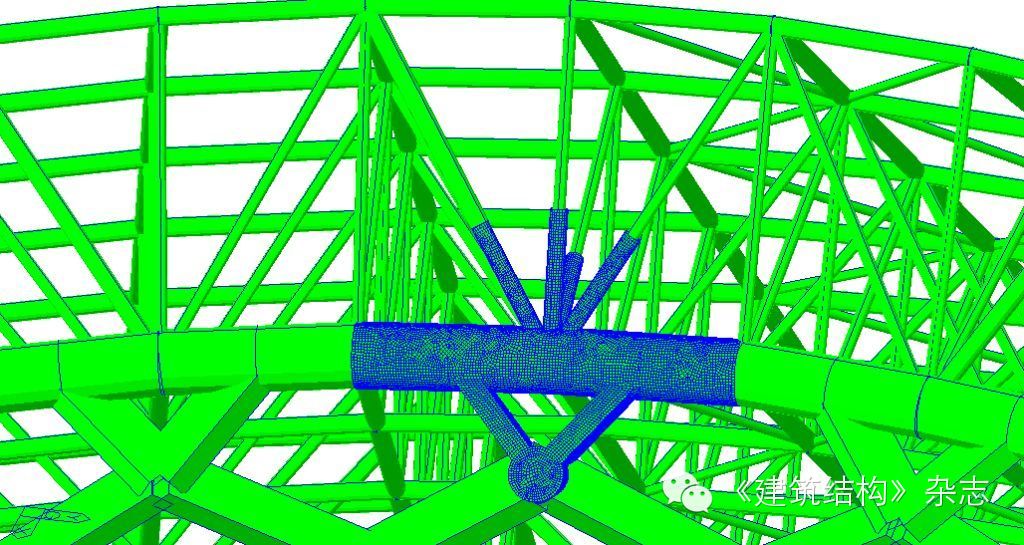

（a）在整體模型中的位置

（b）節點區域最大應力/MPa

小劇場后區典型節點



更多內容詳見《建筑結構》雜志2013年第17期（9月上）北京市建筑設計研究院有限公司專輯文章：

《哈爾濱大劇院結構設計研究》；作者：朱鳴，戴夫聰，張玉峰，劉飛，劉傳佳，王春磊，李華峰，朱忠義，張徐；單位：北京市建筑設計研究院有限公司。
