任慶英：建筑創作與結構創新

【打印文章】

各位建筑師、各位結構工程師、各位同行朋友，大家上午好。今天這個會議感覺不太一樣，因?yàn)槲覅⒓尤珖Y(jié)構的會議比較多，今天第一次參加絕大多數都是建筑師的會議，而且是處于國內建筑設計領域高端層次的建筑師。同時把我放在這么一個位置來做報告，也感到有點緊張，因?yàn)楫吘惯€是第一次面對這么多的建筑師，到底談些什么？我覺得這個會議題目非常好：“結構成就建筑之美”。我從參加工作到現在三十多年，實際上一直本著這么一個理念去做事，可以說我做的所有的項目跟建筑師的配合還都是非常的默契。是不是完全達到了成就建筑之美，自己不敢說，但是起碼每個項目都可圈可點，都可以找出很多得意的地方。

　　我今天就從一個結構工程師的角度談一談對建筑和結構這兩個專業到底怎么去理解，這完全是個人觀點，不一定完全能夠代表整個結構專業，但是我覺得從自身經歷來講還是有比較深的體會。

　　首先談一下建筑創作與結構創新的關系。建筑創作和結構創新是離不開的，有的人說建筑創作使得結構本身的概念、力學的性能沒有得到非常好的發揮，所以很多情況下一個建筑的方案放到了受指責的位置，我覺得這是不正確的。就建筑創作來講，如果沒有結構的創新在里邊實際上是不完整的，兩者是互相依存和互相促進的關系。建筑創作跟結構創新實際上會存在于每一個工程當中，不管這個工程是簡單還是復雜、是比較高等還是低等的，實際上建筑跟結構都是可以做出比較出彩的東西。一個優秀的設計作品一定會體現出建筑創作和結構創新的完美結合，如果這一點沒有體現出來的話，我覺得就稱不起是一個優秀的設計。從我們國內以及國際評出的優秀設計來講，我覺得應該說都能體現這一點。對于一個項目過分地強調建筑的創作，或者過分強調結構的創新，實際上在工程設計當中是一個大忌。另外結構創新應該是建筑創作的強大技術支撐，如果說一個好的建筑創意沒有結構方面的很合理的、很積極的態度來支持、完善和配合的話，那么這個創作的實現實際上會受到很大的制約。

　　我覺得結構的創新無非體現在這么幾個方面：一個是適應日益豐富的建筑創作，研究和創新結構體系，這是非常重要的?？梢哉f從我參加工作到現在三十多年的時間結構體系也發生了很大的變化，以前在上學的時候?qū)嶋H上沒有學到那么多的體系，這些體系是怎么來的？是通過我們建筑創作提出了一些新的需求，所以結構一定要跟上這個步伐，然后要?jiǎng)?chuàng)新一些新的結構體系，所以使得我們現在很多的建筑實際上還是在不斷地往前進步。另外，將結構概念體現于建筑方案創作之中，實現結構設計與建筑形式的完美結合。一個好的設計實際上并不是說建筑師冥思苦想想盡辦法創造出一個東西來，可以說起碼國內教育制度造成了建筑師對結構的概念的理解或者深入程度還是有很多的欠缺之處，這是正常的，就像我們對建筑的理解一樣不會那么完整。所以在整個的建筑創作過程當中，實際上我非常希望結構應該可以有所介入，那么在這一點上，近些年體會更加的強烈。我是跟崔總（崔愷）以及李興剛副總，還有汪恒執行總建筑師等都做過很多的配合，跟他們配合過程當中體會非常深，他們在建筑方案的創作階段實際上就會提出很多很多的問題，對于這些問題，結構應當介入當中主動給他們出主意想辦法，他的想法怎么合理地實現，這個是結構工程師的職責。把結構的概念體現于建筑方案創作當中，我覺得這是一個非常好的結合。只有這樣才能做到結構設計跟建筑形式的完美結合，利用結構的技術使建筑更美觀、更安全、更經濟。在充分滿足建筑功能和形體要求的前提下，對結構進行方案比較、優化，選擇最合理、最經濟、最適于施工的結構方案。從這個來看，實際上結構跟建筑還有很多考慮的方面不太一樣的地方，因?yàn)榻ㄖ姆桨竸?chuàng)作階段往往是比較注重體型、功能的布局等等，但是結構看到建筑方案的時候，第一感覺是對于結構的合理性，第二是要判斷其施工的可行性以及復雜性，然后還有它的經濟性。所以這些方面綜合起來考慮，對一個建筑方案的評判實際上觀點肯定有不一樣的地方。再一方面就是關于施工，建筑創作結構體系沒有相適應的施工技術也是不能完成的，現在之所以我們國家建筑發展這么快也得益于我們施工技術的提高。在二十年前很多的建筑是施工不了的，但是現在都沒有問題了。

結構創新不能單獨談創新，在建筑方案創意階段結構設計人員應該投入關注，這是最主動的。另外根據建筑創意方案給予主動配合，為建筑師從結構如何滿足建筑形式出主意想辦法，確定與建筑形式完美結合的結構體系和結構形式。這對于結構工程師來講非常必要，也希望建筑師能夠放下一些顧慮，很多建筑師會擔心在創意一個方案的時候結構的一些介入影響創作，或者是形成一種制約。當然這類事情也發生過，問題主要可能還是在于結構工程師，在于結構工程師的能力、他對建筑方案理解的深度，所以如果說這一點做到之后結構工程師主動地投入進去，我覺得只能對建筑方案的創作有提升作用。結合所掌握的地質條件、材料供應、施工技術和業主對工期的要求，進行設計與施工的一體規劃。這一點結構考慮的比較多，建筑方案出來之后實際上往往對于它的可實施性究竟有多大缺乏預估，尤其是國外設計師對國內抗震概念的欠缺，他們的方案創意方面在國內的技術能力、環境需求以及國內超限審查的要求等等方面受到很多制約，如果方案階段不考慮這些問題的話，將來方案可實施性就很弱。經過結構多方案分析比較，選擇業主、建筑師、機電工程師都能滿意的結構方案。我稱其為主動創新，結構工程師一定是主動去做的。

還有一方面是被動創新，有很多建筑設計出來之后一看就是非常的艱難，但是結構師不能做嗎，也不是，結構師可以說沒有什么不能做，只是一個代價問題、時間問題，但是現在有很多項目這兩點實際上都是框定的，又不想多花錢，工期還要拼命縮短，這種情況下就使得很多事情沒有辦法實施。所以一個很怪異的方案出來以后，結構硬做的話必然會出現很大的代價，出現很多的不合理。比如說中央電視臺的議論是比較多的，但是里邊沒有結構創新嗎？這絕對不是，全國很多結構專家也貢獻了很多智慧才把它建起來，它的不合理就在于整個是反力學的，它的不穩定性增加了很多質疑的聲音。但是確確實實，不管是建筑還是結構還是機電都貢獻了非常大的智慧才能把它建起來。我把這種情況叫做被動創新，方案已經定了，領導人已經批了，就得做，這就會出現很大的代價，它的代價基本上是三個鳥巢，可見建筑方案的合理性是至關重要的。被動創新也是創新，由于建筑方案的不合理要花費比較大的代價。被動創新往往對建筑形式的影響是比較大的，甚至?xí)l(fā)生由于結構限制不得不做相應調整，這方面的例子也很多，就不一一例舉了。

第二部分 設計實例介紹

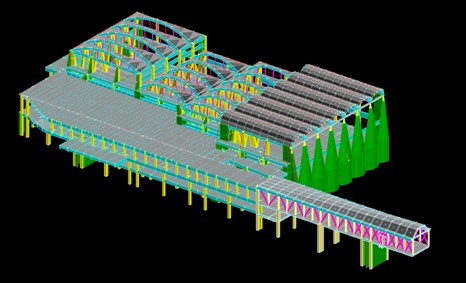

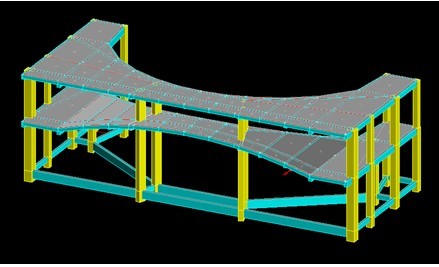

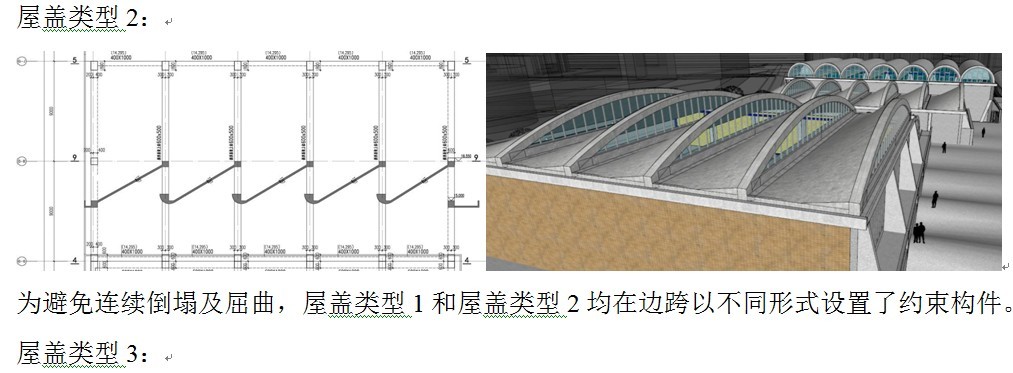

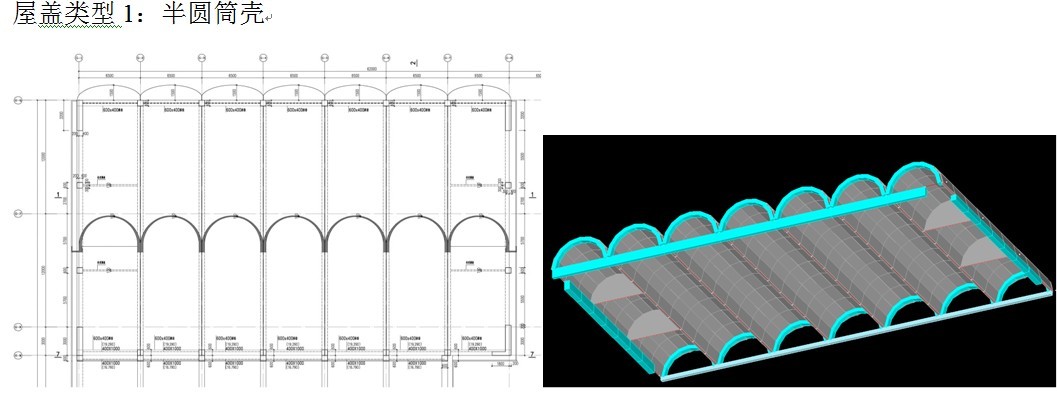

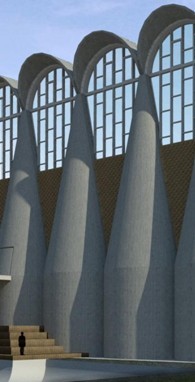

下面談一下三個項目：海南國際會展中心、南京青奧中心、天津大學新校區綜合體育館，他們有一些特色。海南國際會展中心這個項目上一屆會議上李總做過詳細介紹，所以我只是從結構工程師的角度談一些結構的看法。它體量很大，長方向?qū)⒔?00多米，短方向200多米。屋面是雙向交錯的波浪形，比較規律，形成的難度也比較大。這個項目在整個創意階段發生了一些問題，開始甲方給了我們一個地質參考報告，大概10米左右有一層基巖，所以我跟李總說這方案跨度多大隨意，地基條件很好。這個項目是全國省會城市里邊最后一個會展中心，所以當時李總壓力比較大，最后他設計出來這么一個屋面的形式。當時我覺得這是沒有問題的，可以做出來，但是55米的跨度、11米區隔的波浪形不成殼，就得需要很大的尺度結構做出來。但是后來報告出來一看這層基巖很薄，到我們這個場地甚至有的地方都缺失了，這么一個地基形式非?？膳拢绻膲毫艽蟪休d在一個很薄的基巖上，基巖一旦開裂那就毀了。所以出現這種情況之后，我就跟李總以及業主開了一次會，我說這個情況非常嚴峻，我建議把柱網減小，這對建筑的危害太大，從55米往下減，他們問我減到多少？我說22米。這并不是沒有依據的，因?yàn)楹？谶@個地方要做展覽實際上都得空運或者海運，不能有太長的構件，所以寬度22米絕對滿足任何的展覽，即使不展覽的時候使用，各種民用的功能都是可以滿足的。另外22米有一個什么好處？我說如果改成22米的話可以做成圓鋼管單層網殼，結構幾乎不占高度。因?yàn)槲菝媸菑牟ǚ宓讲ü扔幸粋€(gè)4米的差，中線上兩米、下兩米，如果結構再占高度的話，就不可以做成很輕巧的結構。同時把基礎的壓力也減下來了，最后幾根鋼管樁撐到薄的基巖上就解決問題了。55米的方案上面是波浪形的屋面，底下不得不做成網格形的梁，使得屋面非常重。鋼結構如果形成波浪的話，網架的厚度再加上波浪這是沒有辦法的。改成22米之后就發生了非常大的變化。因?yàn)楹？陲L(fēng)力非常大，如果采用很輕的結構，那么實際上是要花費代價去壓的，如果做一個相對重一點的屋面是合理的。當時我們做成了疊合板，底下是4公分厚的混凝土曲面殼板，然后把它跟我們底下巨型鋼結構殼對接，但是因?yàn)槭┕栴}、復雜性問題最后發生了變化，底下混凝土板變成鋼板，使得上面的疊合就去掉了，最后是鋼性屋面上做防水。屋面上面有天窗，陽光照進來是光柱，隨著陽光的移動光柱也在移動，效果非常好。

建筑面積：77130m²，檐口高度:15.64m，風荷載：W₀=0.75kN/m³(50年),W₀=0.90kN/m³(100年),設防烈度：8度（0.30g）,設計地震分組：第一組,建筑場地類別：II類,抗震設防類別：乙類。

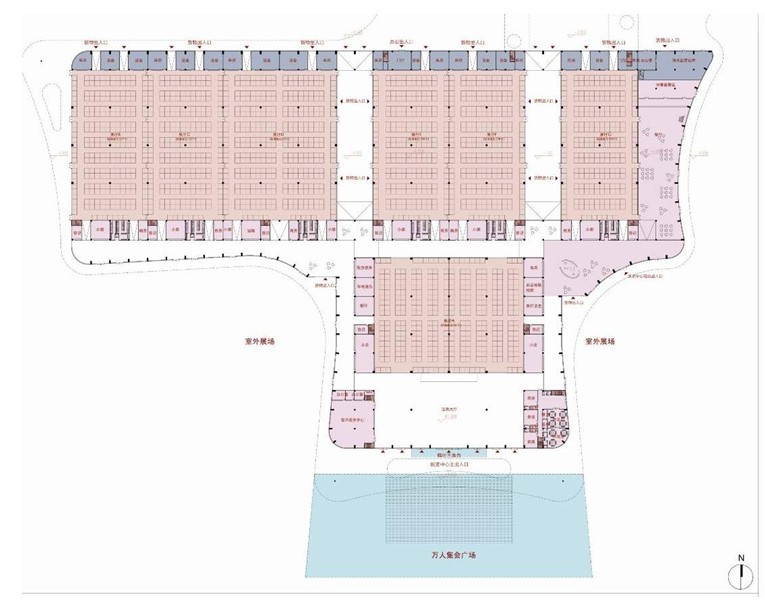

總平面圖

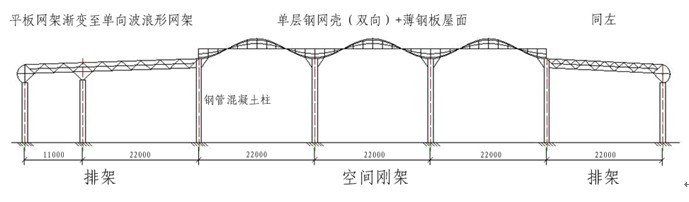

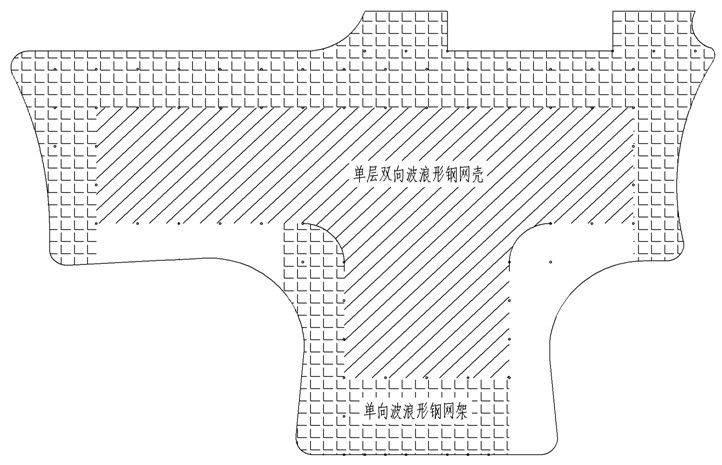

屋蓋采用22m跨鋼網殼+周邊網架+預制疊合板，其優點是：周邊網架的存在對網殼形成有效的約束；完善的分析和試驗保證結構的安全；網殼曲面與建筑屋面造型完美結合；大大降低了結構自重，減少了基礎造價；結構所占高度??；施工速度快。后因工期尤為緊張，且施工單位對曲面形預制疊合板不甚熟悉，最后經甲方同意，將預制疊合板改成6～10mm厚鋼板。

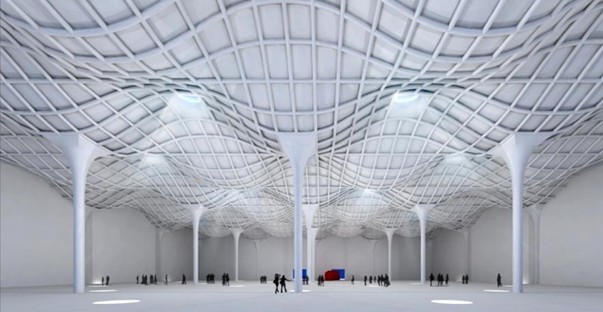

展覽中心大廳建筑效果圖

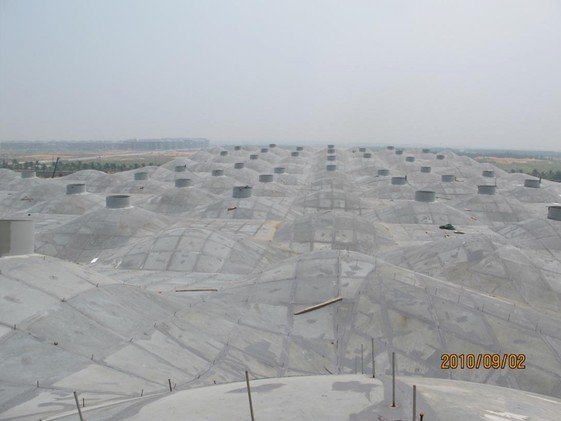

建設中的展覽中心起伏的屋面

2、南京青奧中心--會議中心

南京青奧中心--會議中心（與英國扎哈ZHA建筑設計公司合作設計），這個方案當時壓力很大，業主提出兩年建成，2014年青奧會要亮相。當時我們接的時候也就接近兩年的時間了，這么12萬平米異形會議中心，還有兩個超高層酒店，一個314米，一個255米，這個將近50萬平米的建筑，兩年時間建成這簡直是不太可能的事情。但是政府工程必須要實現，所以在整個設計當中跟扎哈需要洽談的方面很多，但是又很難談。它的平面底下是很不規則的四塊，隨著往上走慢慢合攏，到21~27米之間是整個合攏了，到上面又分開，空間非常復雜，底下布置又很不規則，所以這種情況結構怎么辦，英國顧問結構師就出了方案分成了四塊。把一個流動性的體型分成四塊，這從結構來講沒什么不對，但是我一再叮囑問他們是不是跟建筑師配合過、建筑師是不是同意，他們的答復是同意。我覺得很難理解，所以他們來匯報方案的時候，我也在會上提了我的觀點，我覺得不應該分縫，分縫了就把一個超限項目變成了四個。這四個項目要考慮罕遇地震的情況下相向不能碰撞，這個縫要多寬，當時我問建筑工程師要多寬，他說結構工程師說要200mm寬，我說600mm也不夠。一個建筑上出現這么多縫怎么處理？后來我提出建議合攏，要不然將來超限審查審不過的，這樣的項目是不適合分的，從結構來講是合理，但是從建筑來講沒法兒實現。另外結合起來只能比分開更穩定，所以后來我就建議要形成一個底下分、上邊合攏，利用21~27米聯合做出整層轉換，形成四條腿板凳純鋼結構，只有樓電梯的地方有垂直構件，其他全都沒有。中間幾乎沒有柱子，就利用這么一個板凳結構實現整個建筑功能的轉換、體型的完整性。

南京青奧中心--會議中心總建筑面積49萬平方米；作為第二屆世界青年奧林匹克運動會會議中心；會議中心地上六層，建筑高度45米，建筑面積約12萬平方米。建筑體量：170m×170m×45m；功能分區：會議中心、展覽中心、商業中心、音樂廳；各分區特點：會議中心：平面尺寸約100m×66m，0~27m為通高會議大廳，上部為小會議室音樂廳：平面尺寸約60m×70m，0~15m為通高音樂廳，上部為小會議室；展覽中心：平面尺寸約48m×100m，6m，15m為兩個32m×48m多功能廳，上部為餐廳商業中心：平面尺寸約60m×60m，15m，27m為36m×40m的多功能廳，上部為會議室。

會議中心設計要點：1.使用建筑復雜空間，采用“板凳”式結構體系；2.分縫設計；3.鋼結構與混凝土結構的比較；4.樁基提前出圖。

會議中心效果圖

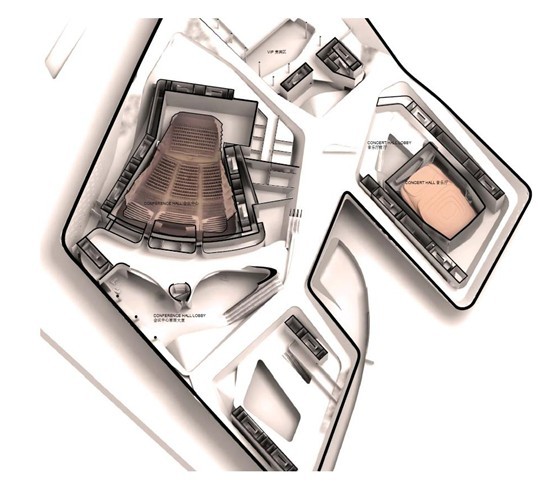

單體間空間關系：首層至15m為四個單體，15m至21m以上四個單體由樓板連接為整體。

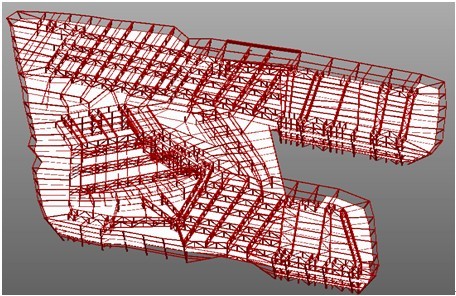

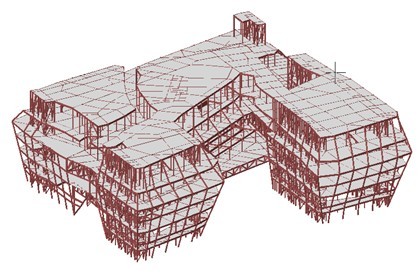

會議中心最終結構方案：

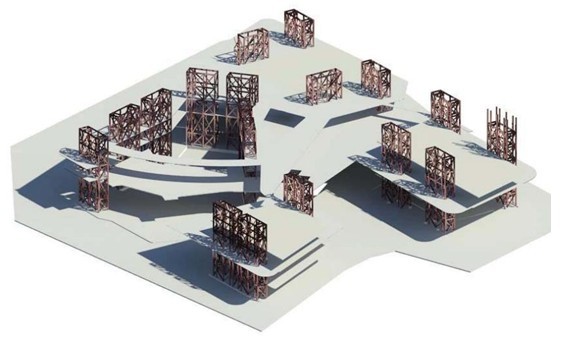

•鋼結構框架-中心支撐束筒的結構體系：15m以下由四個獨立的單體組成，每個獨立單元有若干鋼結構中心支撐樓梯筒作為主要豎向受力構件，和周邊鋼柱共同抵抗水平和豎向荷載作用15m以上連成整體，形成約160mx190m的獨立建筑物，在局部較大空間區域，利用大空間的頂部設置矢高為4.5m至6m的整體交叉桁架層，將底部四個單元連為整體27米以上以空間桁架層為支承，由框架結構體系實現建筑功能及平面布置。
