高度400m以上的建筑全部采用玻璃幕墻

據不完全統計，目前設計、在建和建成的高度400m以上的超高層建筑的數量大約如表1所示。

國內外所有超過400m的建筑都采用玻璃幕墻作為外圍護結構。超高層建筑外圍護結構之所以采用玻璃，是因為玻璃同時具備透光、高強、輕質、耐久四大特點，而這是其他材料不可代替的。目前正在設計的沙特王國大廈（高度1600m），玻璃幕墻的重量為建筑總重量的1/100。可以說如果不采用玻璃幕墻，這樣的超高層建筑是難以實現的。





幕墻新結構

（1）網格體系

隨著建筑功能和建筑藝術要求的多樣化，新的結構形式得到更多的應用，如三向斜交網格系統應用相當廣泛。此外六邊形是可以填滿平面的幾何圖形之一，因此六邊形網格鋼結構也常用于幕墻。





（2）剛架體系

由鋼筋混凝土或鋼構件剛性連接成為平面剛架或空間剛架可作為幕墻的支承結構體系，由金屬構件和金屬面板可以構成變形的剛架式幕墻表皮結構。











（3）索網結構

索網結構是有預拉力的拉索體系，對玻璃幕墻遮擋最小，深受建筑師歡迎。索網的拉力要作用在主體結構上，主體結構設計時應預加考慮。索網在大撓度下工作，通?？刂茡隙葹榭缍鹊?/span>1/40~1/60。北京新保利大廈是目前世界最大的單片索網玻璃幕墻，兩根主索由150根直徑15.2mm的鋼絞線組成，拉力達39000kN。







各種面板材料廣泛應用

金屬板也是常用的材料之一。吉隆坡石油雙塔高480m，幕墻中造型復雜的非透光部分采用了容易成型的鋁板和不銹鋼板，銀光閃閃。







天津中鋼大廈的鋼板幕墻充分反映了鋼鐵材料的特色，不同規格的六邊形窗孔在墻面上自然形成明暗相間的條紋。幕墻鋼板與外圍主體結構合二為一，整個外墻既是承重結構，又是圍護結構。

不銹鋼板在超高層建筑中常常非常規使用，紐約比克曼大廈采用了波浪形曲面不銹鋼幕墻。





1930年紐約洛克菲勒大廈建成，花崗巖幕墻一舉突破300m的高度。1931年建成的紐約帝國大廈石材幕墻高達381m，穩居世界最高已經80年。

我國內地目前最高的花崗巖幕墻是廣州廣晟大廈，建筑高度313m，石材幕墻高度280m，采用鋁合金梁柱。廣西北海北部灣一號工程的石材幕墻模擬廣西的山水，輪廓起伏，帶有溶洞。酒店幕墻最高達200m。







雙層通風幕墻和光伏幕墻

雙層通風幕墻在超高層建筑中已得到應用。632m高的上海中心采用了間距很大的兩道玻璃幕墻， 外幕墻由鋼管吊桿懸掛在水平鋼結構上。廣州珠江城高度303m，同時具有雙層通風幕墻、光伏采光頂、光伏遮陽板和風力發電裝置，是一座典型的綠色建筑。目前采用光伏幕墻最高的建筑是阿聯酋阿布扎比 CMA 塔樓，76層，385m，在塔樓屋面和朝陽墻面上安裝了光伏組件，年發電量達30萬kW·h。





幕墻金屬支承結構的防雷

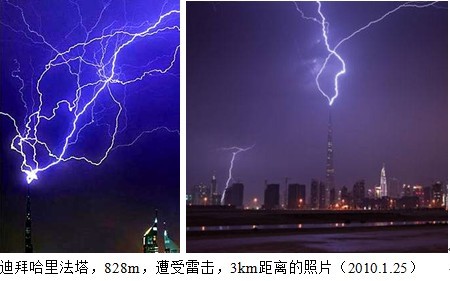

超高層建筑的特殊高度使得它成為吸引雷擊的“避雷針”，作為外皮的幕墻金屬結構更使超高層建筑屢受雷擊。

建筑幕墻的面板里面是由鋁合金型材或鋼型材組成的支承結構系統。為了保證強大的雷電電流能順暢導入地下，首先支承結構的各構件都必須電氣連通，形成建筑表面的防雷網。然后幕墻這一防雷系統必須與主體結構的防雷系統可靠連接，通過主體結構的防雷導線將雷電引入地下。

這一“自成系統，可靠連接，借路行雷”的設計思想是完全可行的。由金屬梁柱構成的防雷網，就像“金鐘罩”一樣保護了建筑本身。至今所有遭受雷擊的超高層建筑，幕墻都未受到損壞。







詳細報道請見2013年1月《建筑結構·技術通訊》。
