2015年12月1日下午，預制結構連接技術交流會在上海云峰劇院，如期順利地舉行。此次預制結構連接技術交流會，暨2015哈芬客戶答謝會，就預制領域的相關技術做出了一系列專題演講。與會嘉賓有各大房地產、建材公司領導，各大建筑研究院專家及學者，多家建筑媒體，哈芬高層領導與哈芬團隊，以及廣大哈芬的新老客戶。

此次交流會就預制結構設計、施工、產品概念和相關技術做出相應探討。各位專家、學者以及業內專業人士分享了建筑預制裝配技術、方法以及思考?；顒拥捻樌e行，感謝來賓的踴躍參與，感謝各位的大力支持。



關于哈芬

德國哈芬公司于1929年創建于杜塞爾多夫，經過近一個世紀的不斷發展，哈芬已經成為全球最大的混凝土錨固系統、幕墻支撐系統、鋼筋加強技術及混凝土預制產品的金屬框架和吊裝系統的生產和供應商之一。哈芬在全球十五個國家設有分公司，擁有員工1100多人，為客戶提供兩萬多種高品質產品，廣泛應用于建筑混凝土預制板塊、商業和民用建筑、交通設施及公共基礎設施等領域。



哈 芬產品已經廣泛應用于國內眾多項目，主要為幕墻工程、核電站、高速鐵路干線和機車建設提供固定技術。除了這些主要的應用領域之外，哈芬產品同時也成功地應 用于其他多種領域，諸如電子、汽車、鋼鐵廠、印刷、電梯和自動扶梯、起重機固定、舞臺和禮堂，運動場，及高級幕墻固定項目。



哈芬產品通常是項目業主、開發商、規劃師或建筑公司的第一選擇，哈芬永遠為客戶提供最優質產品，最多樣的選擇及最經濟有效的解決方案。



哈芬是安全、可靠和高效的象征。



此次交流會以“預制建筑”為主題進行預制領域的展開探討。

會議的第一項流程是哈芬中國區總經理——Stanislas de Ferrieres先生做開場致辭，Stanislas de Ferrieres先 生從北京趕來參加會議，他感謝了現場來賓的出席，感謝了哈芬團隊的認真籌備。他指出哈芬是建筑業世界領導者之一，開發出安全的創新性建筑解決方案是哈芬的 責任，在中國，預制行業屬于早期快速發展的階段，哈芬的愿景是成為中國領先的解決方案提供商，為預制建材提供最佳的研究方案。為達成這個目標，哈芬進行如下三步走戰略：1、參與標準編制；2、提供有競爭力的方案；3、進行專業培訓。哈芬中國區總經理Stanislas de Ferrieres先生對中國預制建筑領域的發展，總結了哈芬的現行成果及未來的方針。

會議的主體部分為專家演講，首先是北京市建筑設計研究院有限公司-室總工程師、主任工程師-馬 濤先生，進行了題為《預制混凝土剪力外墻板的設計方法與思考》的演說，馬濤先生提出，國內應多一些這樣的建筑研討會，建筑業應多一些這樣專業的交流。馬濤 先生就“預制復合夾心墻板的設計問題”進行了專業解說，從不同建筑分類分析了預制復合夾心墻板技術的發展和效果，詳細介紹了復合夾心保溫剪力墻板和復合夾 心保溫外掛墻板，創新性地提出復合夾心保溫外墻板與建筑節能和被動式建筑技術、產品的有效結合。馬濤先生提出了自己對于中國建筑業的看法，提出建筑一定要 有適應性，現有的研發技術要適應現行的建筑發展。

天華建筑設計有限公司-結構副總工程師、教授級高工-李 偉興先生，探討了《預制裝配式混凝土結構的連接節點構造》，演講通過“等同現澆的接連設計、適應裝配化施工要求、減少現場后澆段長度、構件之間結合面設 計、構件安裝誤差及順序”幾個細節來介紹了關于預制裝配式混凝土的連接節點構造。李偉興先生從專業的技術領域向來賓介紹關于預制混凝土的建筑技術，提出了 預制技術的技術要求及操作規范。

隨后的演講嘉賓，HALFEN（北京）建筑配件銷售有限公司-德國慕尼黑工業大學碩士-李崢先生，向來賓介紹了《哈芬預制結構解決方案》，敘述了哈芬先進專業的預制結構解決體系。哈芬致力于成為現行中國預制領域的領軍人，成為中國預制建筑的領先解決方案供應商，哈芬預制的專業性以及產品的先進度將回饋給哈芬的廣大客戶。

茶歇的時間段，現場的來賓與演講嘉賓進行熱烈的自由討論，關于預制技術，在場來賓都有很多自己的業內看法，整場茶歇交流氣氛融洽，話題見解獨到，圍繞技術問題及行業發展，自由展開。



茶歇過后，上海宇輝住宅工業有限公司-技術質量部副經理、設計主管-余 石鵬先生，用議題為《預制薄板吊裝技術的設計與應用》的業內研討，再次展開預制話題。演講圍繞“三明治墻板以及預制墻體”展開，介紹了薄板吊裝系統以及裝 配整體式剪力墻結構的施工。哈芬的技術部同樣參與了討論，以哈芬技術的專業角度，闡釋了《預制樓梯抗剪鍵的設計與應用》。

會議的最后，是抽獎環節，作為對現場來賓的答謝，對哈芬客戶的回饋，以及對建筑業專業精神的致敬，向現場來賓贈送哈芬參與編纂的國家建筑標準設計圖集G310-1-2 《裝配式混凝土結構連接節點構造》和國家建筑標準設計圖集15G365-1 《預制混凝土剪力墻外墻板》，這兩本圖集凝結了建筑業專家學者以及業內專業人士的精粹和心血，是中國現行建筑事業的偉大豐碑。

此次哈芬舉辦的預制結構連接技術交流會，暨2015哈 芬客戶答謝會，圓滿落幕。作為預制建筑技術的業內研討，其積極效果顯著?，F場對于預制建筑的技術問題進行熱烈探討，這對于哈芬、對于中國的預制建筑業，都 是一次有益的專業交流。中國的建筑預制業處在早期的階段，其發展離不開中國建筑業同仁的不斷創新與努力。這種類型的交流及研討會，擴大了建筑學術與技術的 融合與發展，這才是回饋給客戶的最大效益。哈芬感謝廣大客戶長久以來的信任與支持，成為世界建筑業的領軍品牌是哈芬為之努力的愿景。



哈芬公司的產品介紹

【SPA - 夾芯板拉結件】

• 安裝簡單快速

• 通過型式認證，系統成熟

• 對于較厚的保溫層也經濟可行

哈芬提供了三種不同的系統將夾芯板的面板層錨固在結構層上。其中包括MVA套筒式拉結件、FA片狀拉結件和SPA拉結連接件。在所有系統中，支撐構件將面板層的自重及一部分由風和溫度影響產生的水平力傳遞到結構層上。通常，對稱于支點沿承重方向布置兩個SPA拉結件即可。為了吸收在運輸和安裝過程中產生的荷載，另一個SPA拉結件垂直于承重方向作為水平拉結件設置。另外，其余區域均勻布置經認證的拉結件來承擔水平力并防止面板層翹曲。當這些拉結件合理布置時，可將熱膨脹和面板層翹曲引起的約束力降至最低。SPA構件可以錨固于既有鋼筋層，這樣可以保證在澆注混凝土前構件安全錨固。

【吊裝系統】

哈芬吊裝系統:用于起吊和運輸混凝土預制構件的獨家解決方案。哈芬確保最高品質的原材料、高級別的生產加工流程，以及具有國際品牌保證的產品。

產品

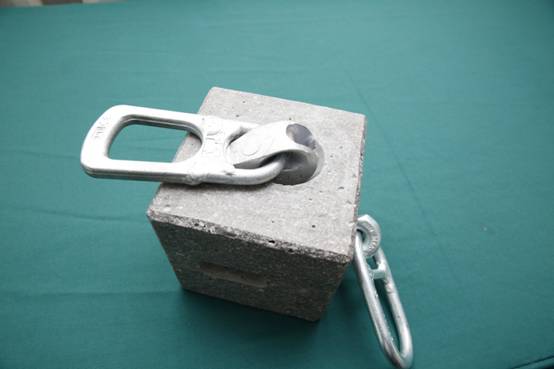

KKT - 起吊錨固系統

• 吊釘及所需配件類型多樣， 可吊裝各種預制構件

• 10種荷載等級，荷載范圍1.3至45噸

• DEHA翻轉裝置可用于預制管件的運輸和安裝



DEHA套筒吊裝錨固系統

• 吊裝裝置價格實惠

• 吊釘類型多樣

• 適用于樓板吊裝



TPA - 起吊錨固系統

• 15種荷載等級，荷載范圍0.7至26.0噸

• 同一荷載等級的吊具和吊釘固定搭配使用，不會發生吊具和吊釘誤配的情況

• 吊釘可防止剪力造成的混凝土破壞



HD - 套筒起吊錨固系統

• 承載能力提高

• 9種荷載等級，荷載范圍1.3至25.0噸

• 輕質可靠的吊裝系統

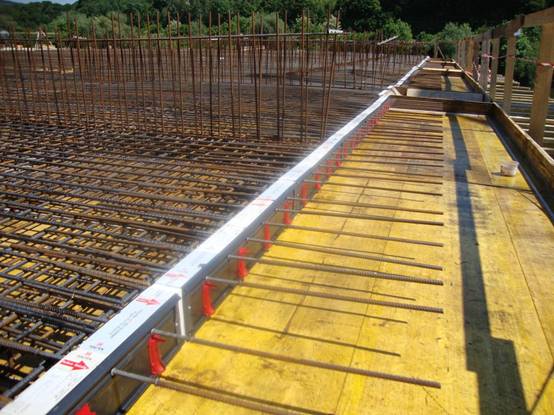

【HBT - 重彎折連接件】

• 用于混凝土構件的有效連接

• 牢固的鋼制槽盒和外蓋在混凝土澆注時保持其形狀

• 較小的槽盒高度 - 預制混凝土行業的理想選擇

哈芬HBT重折彎連接件可在不同施工階段簡單有效地連接混凝土構件。槽盒由波狀形表面的鍍鋅鋼制成，帶有預穿孔方便盒蓋拆下。該連接件可通過釘子釘入模板或用鐵絲綁到鋼筋上。57種鋼筋形式和構件寬度的組合為無數應用提供完美連接。哈芬HBT重折彎連接件構件可配直徑為8、10和12 mm的鋼筋條。針對最常見安裝工況，0.8 m和1.25 m長度的單列或者雙列連接件可作為標準產品。哈芬HBT重折彎連接件經型式檢驗。它們符合德國混凝土協會（DBV）在其于2011年1月出版的有關重折彎鋼筋條和凹形槽盒的出版物中規定的有關要求。搭接長度根據歐洲規范2計算。





【IC產品】

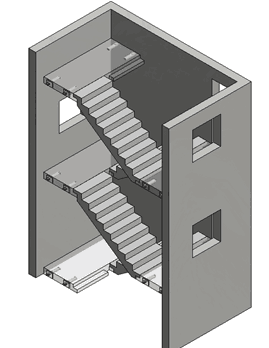

預制樓梯抗剪鍵作為具有ETA認證的專利新型產品，用于預制梯段與主體結構的連接，安裝便捷，提高了預制深化設計的自由度，降噪的同時也提升了居住舒適度。















主要應用于

?        預制樓梯/休息平臺?

?        預制梁柱連接

?        預制板與梁/墻的連接



 【錨固系統】

哈芬錨固系統: 焊接和鉆孔的絕佳替代品。

產品型號齊全，滿足各種安裝條件的需要。各個方向的荷載均可安全地傳遞到混凝土中。

產品

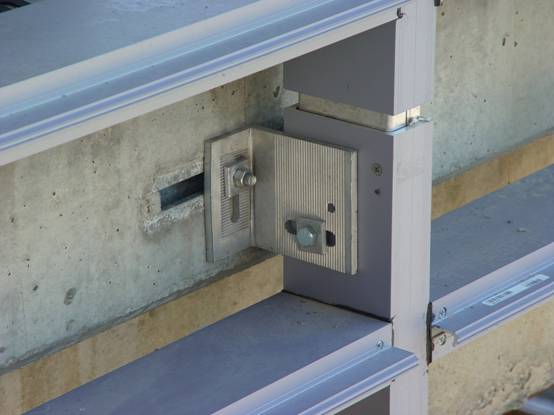

HTA - 預埋槽鋼

• 便于安裝且可調節的理想連接件

• 適合安裝在混凝土受壓和混凝土受拉區域

• 熱軋槽鋼，適用于疲勞沖擊荷載



HZA - DYNAGRIP預埋槽鋼

• 特殊齒形槽鋼確保良好的機械連接

• 成排安裝時，效率最高

• 適用于動態荷載的熱軋型鋼



【哈芬 HIT保溫陽臺連接件】

• 該系列產品型號齊全，可適用于所有陽臺連接情況

• 具有最高防火級別

• 防火性能提高至防火等級REI 120

根據“保溫節能條例”的要求，啟動保溫功能，減少熱量損失和二氧化碳的排放，降低取暖成本。 突出部件，如陽臺，也必須納入保溫的概念。哈芬ISO元件是理想的解決方案，因為它體現了最高質量標準，避免室內產生冷凝水及墻體發霉。高效HIT - HP和超高效HIT - SP可為厚度為80 mm和120 mm的應用提供最佳的解決方案。

新型HIT - HP和HIT - SP可以在以下類型使用：



HIT - HP MV 和HIT - SP MV用于具有剛性剪切載荷，與樓板不等高的懸挑陽臺；HIT – HP - ZV 和 HIT SP - ZV作為鉸接連接；陽臺板嵌入主板的HIT - HP DD 和 HIT - SP DD；傳遞正負彎矩和剪力。
