1 工程概況

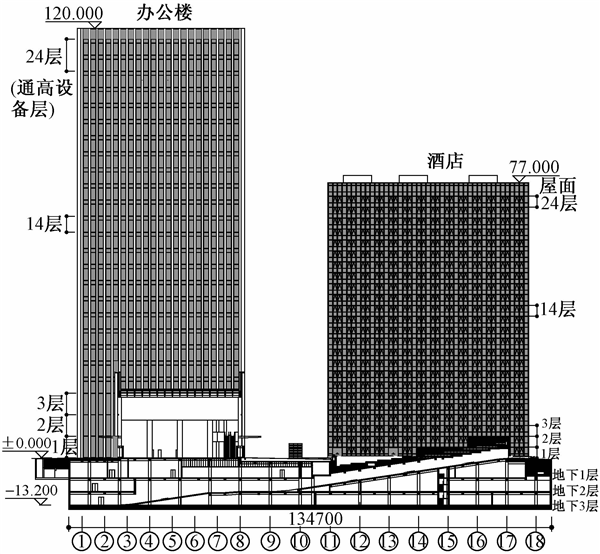

北京葛洲壩大廈位于北京市西大望路東側、大郊亭一街北側，總建筑面積為11.27萬m²。建筑效果圖見圖1，剖面圖見圖2。

圖1 建筑效果圖

圖2 建筑剖面圖

地上約8萬m²，由1幢辦公主樓、大堂門廳、2幢商務酒店和4層的裙樓組成，地下室3層，埋深15.6m。其中辦公主樓地上24層，主要屋面結構高度117m，平面外柱軸線尺寸為44.1m×37.8m，核心筒外輪廓尺寸為27.0m×16.5m，1～3層層高為6m，標準層層高為4.5m。商務酒店地上24層，主要屋面結構高度為73.42m，平面軸線尺寸分別為54.6m×13.8m和46.8m×13.8m。為保證辦公主樓嵌固端剪力在地下室頂板有效傳遞，地下室不設縫連成整體。本工程已于2014年5月全部竣工并通過驗收。

2 結構選型

結合建筑平面及立面造型，辦公主樓采用鋼筋混凝土筒中筒結構體系，外部密柱框架主要由鋼筋混凝土梁、柱組成，密柱截面尺寸為400×800，地上標準層密柱與底部大柱網采用型鋼混凝土梁、型鋼混凝土柱轉換結構，如圖3所示；內筒為鋼筋混凝土剪力墻。辦公主樓入口大廳為三層通高單跨框架，與裙樓通過防震縫分開；大廳采光屋面采用單向張弦梁鋼結構（圖4）。純地下室采用現澆鋼筋混凝土框架結構。

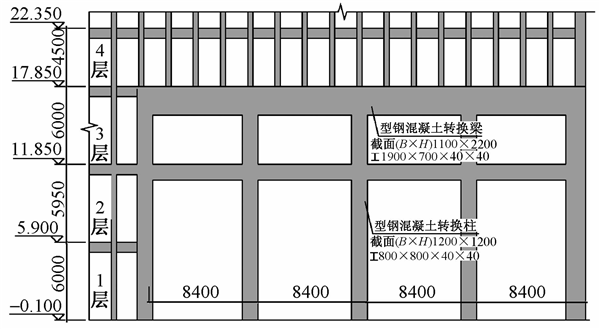

圖3 轉換構件布置圖

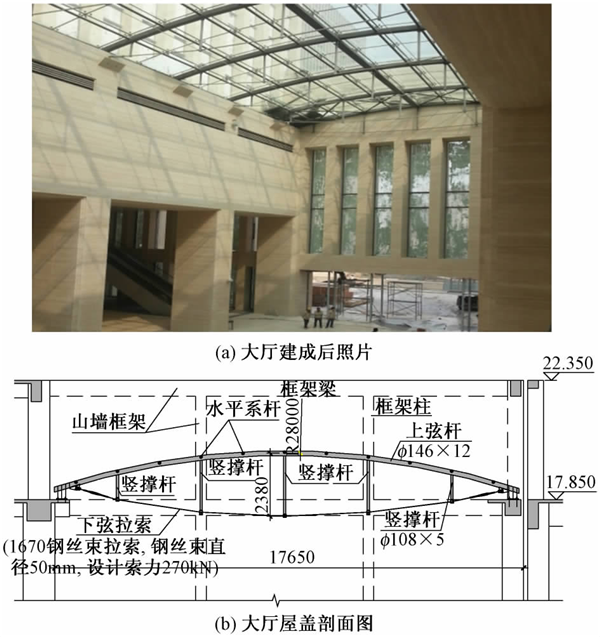

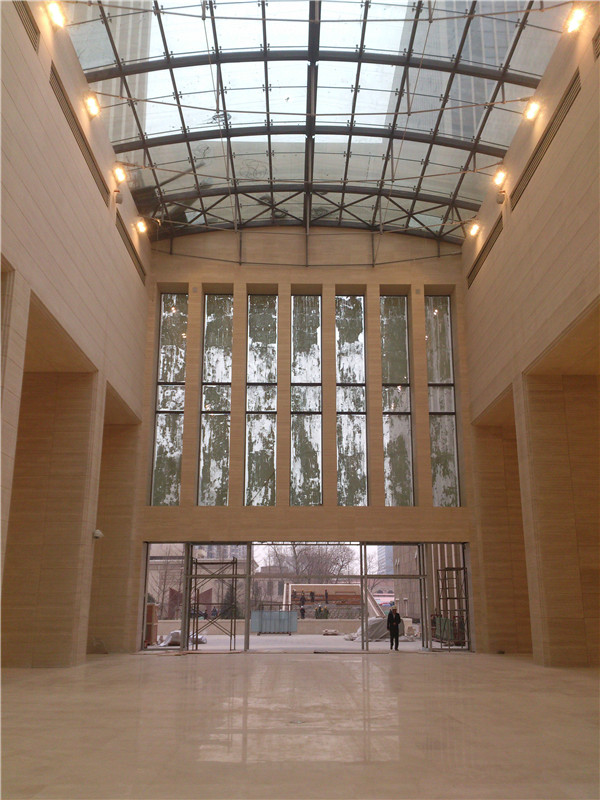

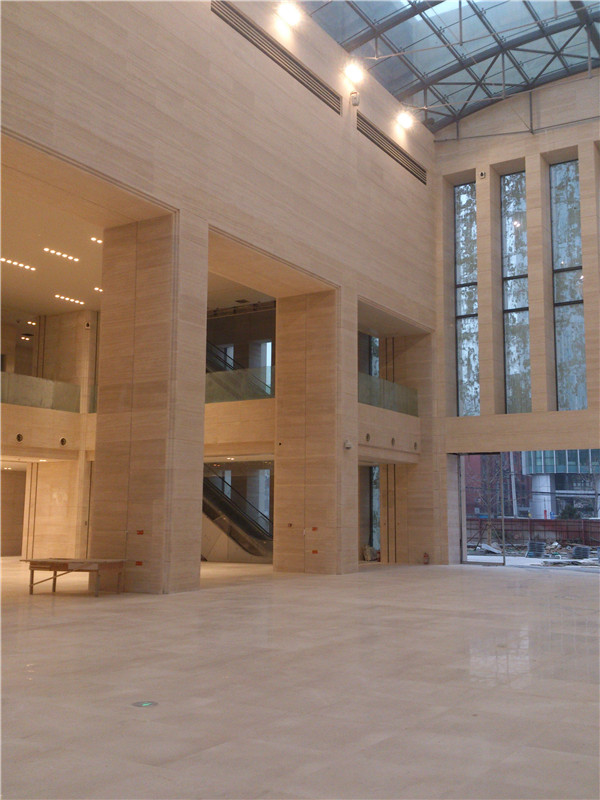

圖4 張弦梁鋼結構大廳屋蓋

3 關于是否為超限設計的界定

3.1 不規則情況

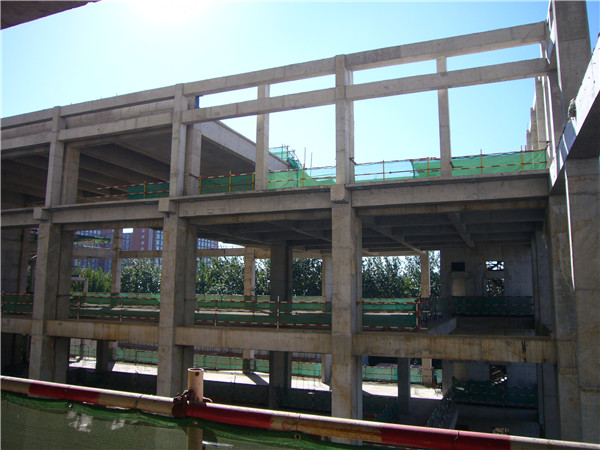

（1）辦公主樓外框筒密柱共78根，柱距2.1m（圖5）。其中南立面有12根柱在3層頂板處轉換為柱距8.4m，轉換柱采用型鋼混凝土柱，延伸至地下2層底板，其余外框筒柱在地下1層頂板處轉換為6.3m柱距。

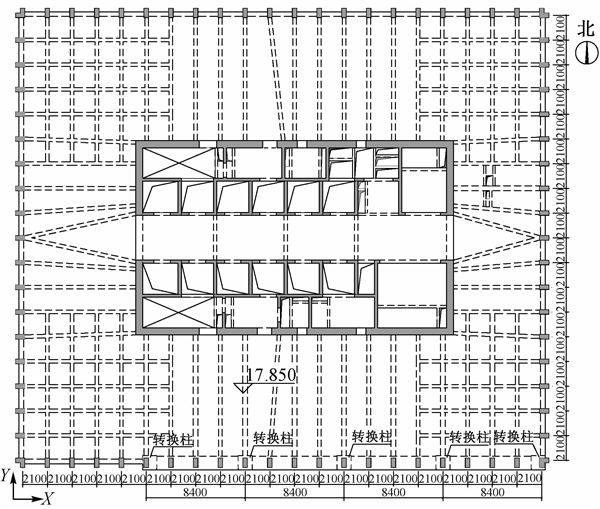

圖5轉換層結構平面布置圖

（2）由于辦公主樓2層南側局部樓板挑空，造成南側3個轉換柱成為雙向穿層柱，1個轉換柱及6個框筒柱成為單向穿層柱，穿層高度均為兩層。

（3）由于上述兩條局部不規則，導致在X向偶然偏心地震作用下，與轉換層相鄰的個別樓層的扭轉位移比超過1.2，其中1層最大為1.27、3層為1.26，相應的層間位移角分別為1/4 084和1/2 941。

此外，其他計算指標均滿足高規要求。

3.2 專家意見

專家認為：該結構不落地框筒柱所承擔的靜力荷載和地震剪力均小于本層的10%，12根不落地框筒柱承擔的地震剪力僅占基底總剪力（按0.2V0調整后）的3%、承擔的靜力荷載面積僅占樓層總面積的7.9%；水平轉換構件距地面18m，占結構總高度的15.3%。最后判定：該結構屬于局部轉換結構，規范的最大適用高度可不降低；該結構不規則性相對較輕，不屬于超限高層建筑結構。

4 抗震加強措施

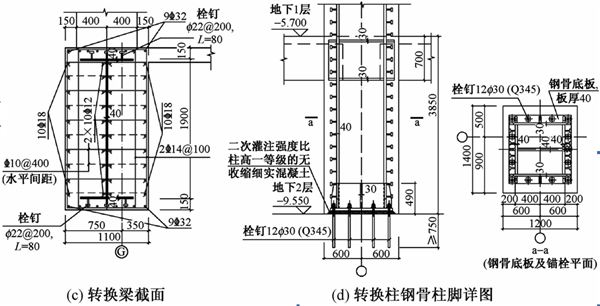

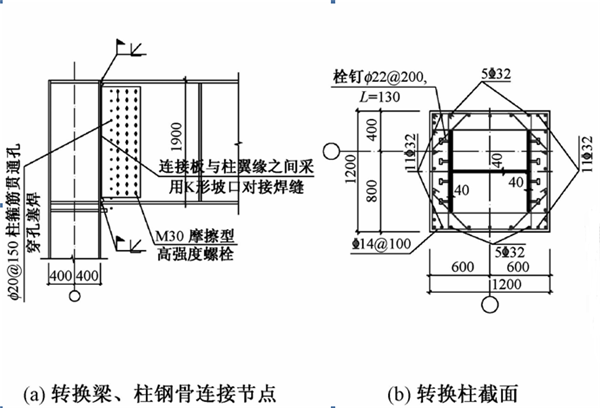

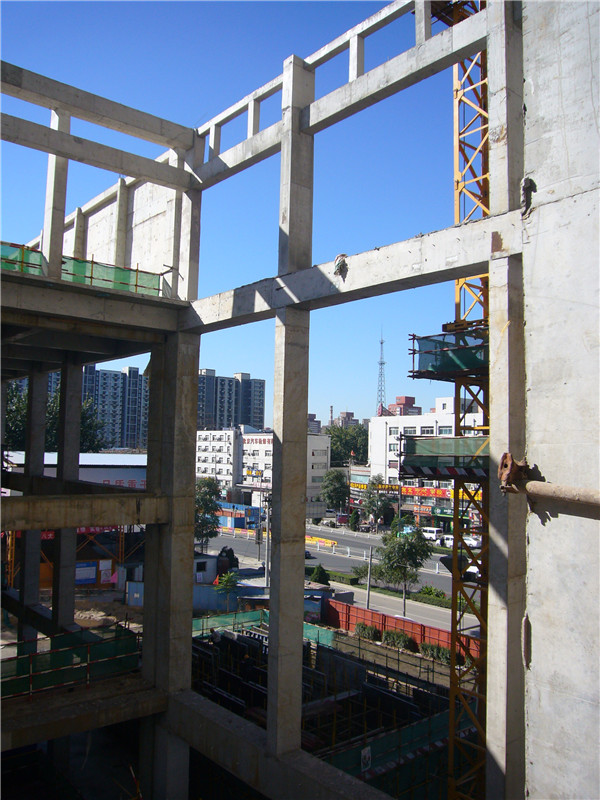

通過計算分析，針對工程特點，在設計時采取了下列抗震構造措施：1）轉換部位框架柱采用型鋼混凝土柱，提高了轉換柱的延性和承載力（圖6）；2）核心筒角部的約束邊緣構件貫穿建筑物全高；3）在核心筒剪力墻約束邊緣構件層與構造邊緣構件層之間設置兩層過渡層，過渡層邊緣構件配箍特征值λ_v滿足0.10<λ_v<0.12；4)通過在大廳采光屋面合理布置屋面水平支撐來增加屋面剛度，使大廳扭轉位移比滿足高規要求，另外也為山墻抗風柱提供支座；5)適當提高剪力墻豎向鋼筋的最小配筋率；6）對于二層樓面局部挑空形成的不連續樓板，板厚增加至150mm，板鋼筋上下通長配置并提高配筋率，同時加強洞口邊梁，以加強樓板剛度，有效傳遞水平力；7）對于大堂以及二層樓面局部挑空形成的穿層長柱，設計方法為：剪力按同層短柱剪力取值，計算柱端彎矩，并按長柱計算長度核算穿層柱的承載力，提高結構抗震安全性；8）因轉換層地震水平剪力有突變，為傳遞地震剪力，轉換層樓板（4層底板）做加強處理。
