近日，廣州大劇院被評為2013年度世界十大歌劇院。大劇院外圍護結構的節點采用鑄鋼節點，由精工鋼構進行深化設計。鑄鋼節點腔內設置了復雜的構造措施，這在國內外鋼結構中尚不多見。部分尺寸和重量超限的節點將分段鑄造，這在國內建筑鋼結構工程中也是首次出現。

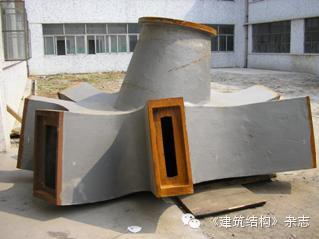

鑄鋼節點

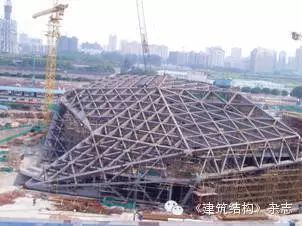

整體安裝完成

1 工程概況

廣州大劇院（圖1）位于珠江新城中心區南部，為廣州的標志性建筑。其占地4.2萬m²，總建筑面積4.6萬m²，包括1800座的大劇場、400座的多功能廳以及4000 m²的前廳和休息廳、地下停車場和其他輔助設施，工程總投資超過10億元。

大劇場和多功能廳二者的幾何外形呈石頭形狀，被形象地稱為“雙礫”，又分別被稱為“大石頭”和“小石頭”，其建筑寓意是宛如兩塊被珠江水沖刷過的靈石。“大石頭”的水平投影長度和寬度分別是127m和125m，高度為43m；“小石頭”的水平投影長度和寬度分別是87.6m和86.7m，高度為25m。

圖1大劇院效果圖

1.1 外圍護鋼結構體系

大劇場和多功能廳的外圍護結構（圖2）采用空間組合折板式三向斜交網殼，結構的整體幾何形狀為不規則多面體。大劇場外圍護結構有64個面和104條棱線，外表面積約為23180m²，最小和最大二面角分別為79°和177.5°；多功能廳外圍護結構有37個面和54條棱線，外表面積約為9440m²，最小和最大二面角分別為43.9°和174.1°。

大劇場和多功能廳外圍護結構的每個面均為三角形或四邊形(圖3)， 將其邊做若干分段，在面內連接形成三向網格，以邊作為主梁，內部網格則采用次梁連接，主次梁均采用鋼箱梁。在大劇場和多功能廳的外圍護結構落地處設置收邊 環梁，其下設置球形支座，其中多數為固定鉸支座，支承主梁處的支座為可滑動支座；在兩個鋼網殼的內部于多面體頂點分別設置14個和4個支點，均采用可滑動支座。

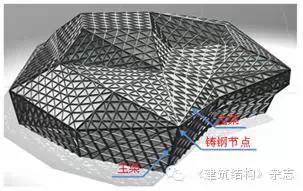

圖2外圍護結構示意圖

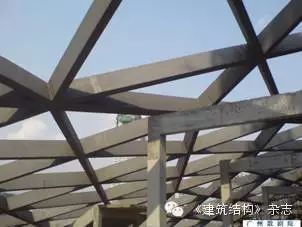

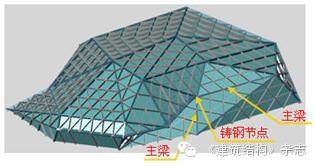

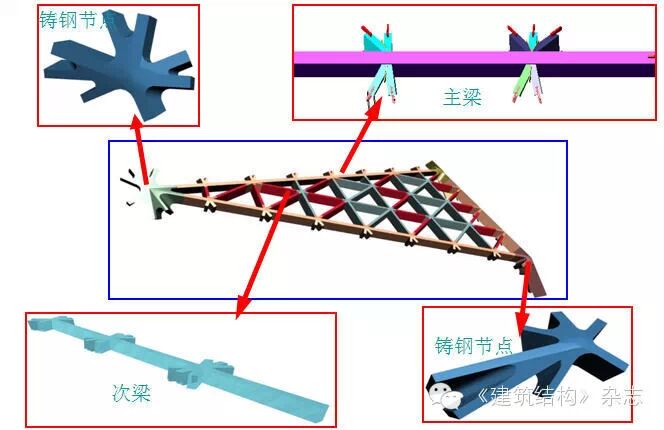

圖3外圍護鋼結構的一個典型面

1.2 大劇院鑄鋼節點

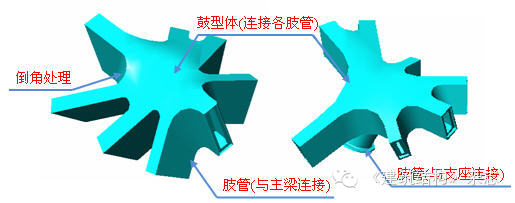

大劇場和多功能廳的外圍護結構的節點采用鑄鋼節點。本工程共使用了69個鑄鋼節點，圖4給出了其中的兩個節點及其構造特征。

本工程所使用的鑄鋼節點具有形狀復雜、多分肢、體積和重量巨大等特點；鑄鋼節點在承載時處于復雜受力狀態，為了保證其承載力，腔內設置了復雜的構造措施，這些在國內外鋼結構中尚不多見。另外，本工程中共有23個鑄鋼節點由于尺寸和重量超限，國內現有的鑄造生產水平和一般的運輸方式都要求將其分段鑄造和熱處理，然后分別運輸?shù)浆F(xiàn)場，這種情況首次出現在國內建筑鋼結構工程中。

圖4 兩個鑄鋼節點

2 鑄鋼節點深化設計

2.1 鑄鋼節點分類及設計難點

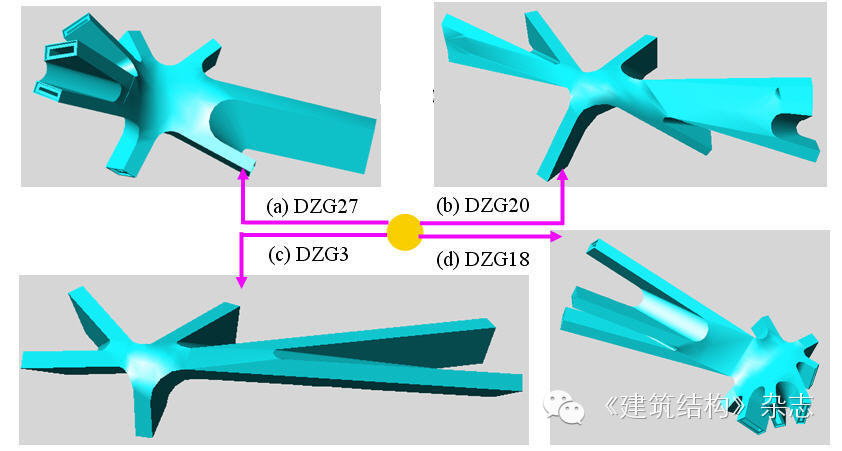

本工程鑄鋼節點可分為如下幾類：(1)形狀復雜；(2)質量巨大；(3)分肢較長；(4)分肢眾多，某些鑄鋼節點甚至集多種特征于一體。圖5給出了四類節點中最典型的節點：DZG27不僅肢管較多、長度和截面尺寸不一，而且相互之間空間關系復雜；DZG20為最重的鑄鋼節點，其重量為39.55t；DZG3左肢和右肢最大長度之和接近18m，兩個長肢的夾角較??；DZG18共有10個分肢，長度和截面尺寸各異，相互之間空間關系復雜，三個較長肢管兩兩間夾角較小。

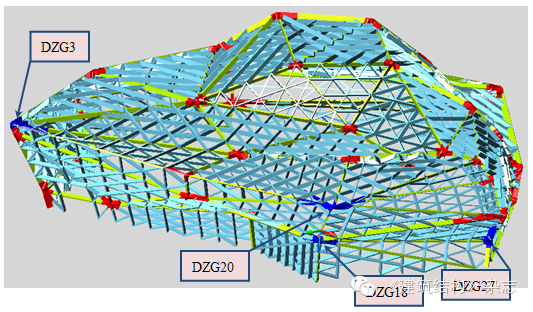

圖5四個典型的鑄鋼節點

本工程在深化設計時面臨的突出難題是鑄鋼節點的“找形”，即以光滑曲面實現各肢管的平滑連接。本工程采用SolidWorks三維建模。首先利用Tekla Structures建立的整體模型參數，根據倒角半徑，將各管肢端部保留一定長度的平直段，而后利用造型曲面將各肢管進行平滑連接，然后對鑄鋼節點增加實體特征（圖6）。本工程中鑄鋼節點多而不同，對于每個節點都需要進行三維精確建模，工作量非常大。表1給出了各個鑄鋼節點的重量及匯總數據。

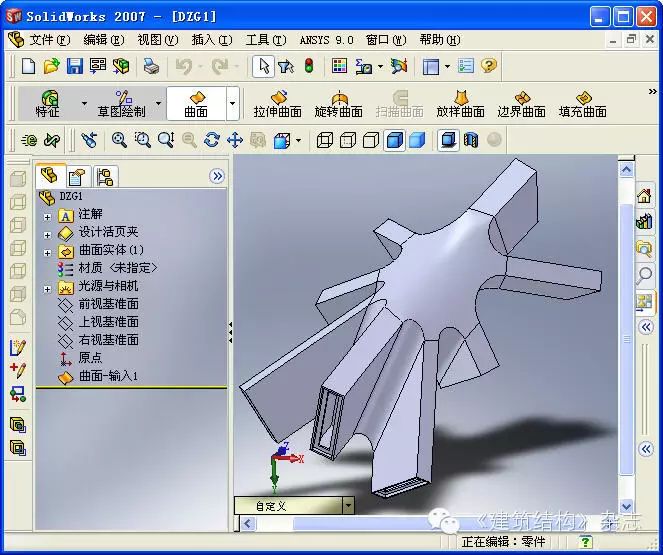

圖6 在SolidWorks對鑄鋼節點進行三維實體建模

表1 鑄鋼節點重量明細表

大石頭(大劇場)鑄鋼件						小石頭(多功能廳)鑄鋼件
DZG1	16.26	DZG17	19.40	DZG33	26.47	XZG1	10.73	XZG12	17.87
DZG2	16.16	DZG18	36.97	DZG37	23.48	XZG2	5.85	XZG13	7.10
DZG3	35.56	DZG19	12.92	DZG38	19.18	XZG3	7.11	XZG14	9.84
DZG4	24.29	DZG20	39.55	DZG34	21.23	XZG4	13.47	XZG15	9.10
DZG5	9.81	DZG21	13.09	DZG35	12.60	XZG5	11.26	XZG16	26.96
DZG6	12.86	DZG22	15.25	DZG36	14.36	XZG6	18.94	XZG17	5.08
DZG7	19.51	DZG23	16.07	DZG39	13.17	XZG7	21.21	XZG18	16.10
DZG8	13.34	DZG24	6.74	DZG40	5.19	XZG8	24.04	XZG19	10.04
DZG9	16.04	DZG25	10.57	DZG41	20.06	XZG9	14.77	XZG22	11.53
DZG10	9.51	DZG26	29.88	DZG50	12.23	XZG10	10.36	XZG25	16.46
DZG11	18.37	DZG27	36.39	DZG52	8.18	XZG11	11.08
DZG12	14.23	DZG28	12.09	DZG53	8.66	數據匯總
DZG13	20.62	DZG29	8.28	DZG54	20.21		個數	總重	均重
DZG14	7.96	DZG30	8.59	DZG55	12.54	大石頭	48	806.31	16.80
DZG15	17.18	DZG31	12.73	DZG56	8.30	小石頭	21	278.89	13.28
DZG16	24.41	DZG32	11.92	DZG57	13.89	總計	69	1085.2	15.73



2.2 深化設計主要技術要點

2.2.1壁厚的確定

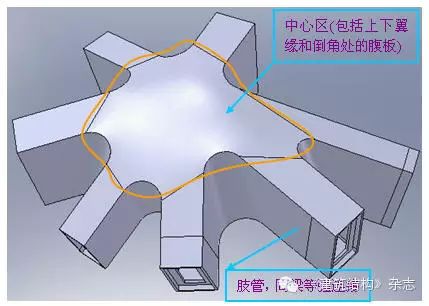

由于滿足受力要求的中心區壁厚一般較大，中心區壁厚一般由受力要求確定。肢管壁厚的確定原則是梁與肢管的連接為等強連接，同時肢管壁厚應足夠大。為避免壁厚突變引起應力集中，讓肢管的壁厚呈線性變化，即由端口至鼓形體壁厚平滑過渡。見圖7。

圖7鑄鋼節點壁厚的確定

2.2.2 加勁肋的布置

鑄鋼節點腔內加勁肋布置原則如下：

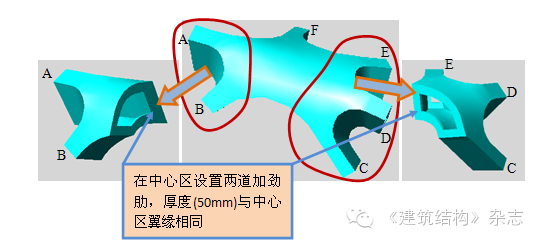

（1）節點中心區的加勁肋一般沿節點的最長方向布置，其厚度一般與中心區翼緣厚度相同；若中心區面積過大，一道加勁肋不足以保證節點的承載力，則沿相同方向布置相同壁厚的加勁肋 (圖8)。

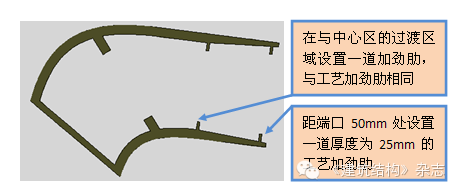

（2）在距每個管口50mm的距離都設置一道工藝加勁肋；若肢管長度較長，則布置若干道工藝加勁肋，其距離根據計算和鑄造工藝確定(圖9)。

（3）在各肢管與中心區連接的過渡區域設置一道加勁肋，其形式和尺寸一般與工藝加勁肋相同(圖9)。

（4）若肢管較長，應布置若干道受力加勁肋，其位置、間距、形式和尺寸需要根據有限元分析和構造要求確定。

（5）所有加勁肋必須開洞，即加勁肋一般為環形。

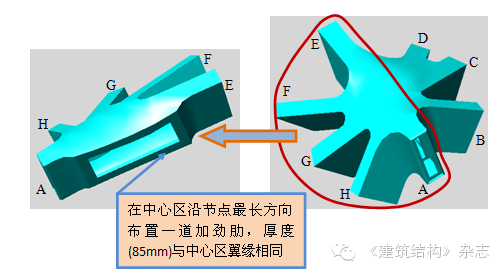

(a) DZG2中心區加勁肋的設置

(b) DZG10中心區加勁肋的設置

圖8鑄鋼節點中心區加勁肋的設置

圖9DZG2的肢管B的加勁肋的設置

2.2.3重量和尺寸超限的鑄鋼節點的分段和對接

本工程中1/3的鑄鋼節點尺寸和重量過大，受到國內現有超大鑄鋼節點鑄造水平和一般熱處理爐容量的限制，需要將其分段鑄造和熱處理。四個典型鑄鋼節點的分段如圖10所示。

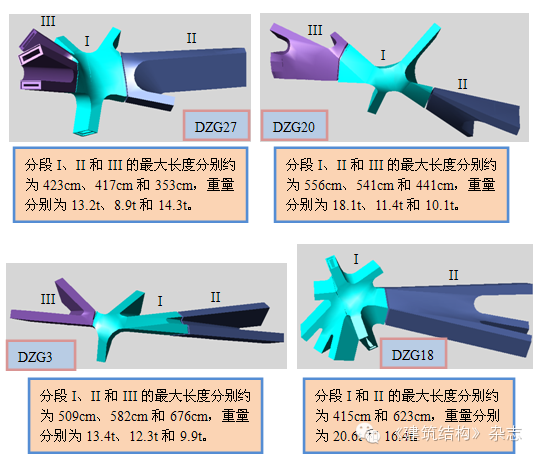

圖10四個典型節點的分段

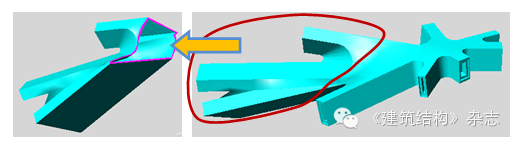

不同于一般構件的對接，鑄鋼節點分段的端口一般為非規則形狀，而且往往為斜切而成(圖11)，焊接坡口的形式、尺寸和位置對于分段的順利對接有非常重要的影響。從圖12可以看到，當兩分段為斜切而成時已經產生了一部分坡口，端口上需要另外再開坡口的位置為另一分段自然坡口的相對位置、垂直于切面的位置以及需要進一步加工的自然坡口。當端口為“H”型或“□”型等簡單形狀時，很容易判斷出需要開坡口的位置；然而，當端口為非規則形狀時，需要將端口對正后固定好兩分段，然后標記出需要開坡口的位置，這樣才能開坡口。本工程焊接坡口的形式和尺寸參照?qǐng)D13所示的做法。為方便分段的現場對接，要求在兩端口的相對位置焊接耳板。

圖11 XZG8的一段的端口

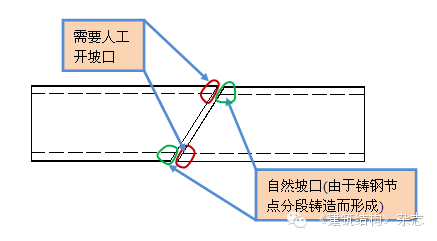

圖12斜接坡口示意圖

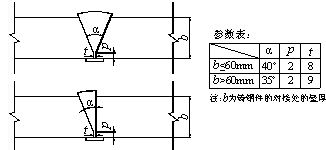

圖13鑄鋼件分段的焊接坡口



2.3 典型節點DZG31的深化設計

2.3.1 DZG31的截面尺寸及構造

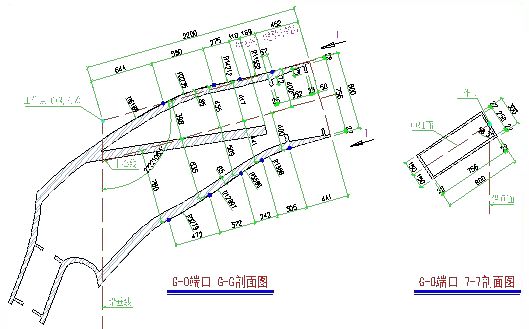

如圖14所示，DZG31共有9個肢管，其中A~H和梁連接，P和支座連接，A~H為箱形管，P為錐形管；相鄰肢管之間用倒角連接，肢管的上下翼緣采用鼓形體連接，各肢管的內部都設置加勁肋以提高節點的剛度。表2為各肢管端口尺寸及中心區板厚。圖15為DZG31的節點參數及部分端口剖面圖。

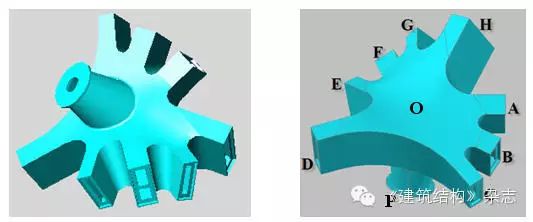

圖14 DZG31的3D模型及肢管編號

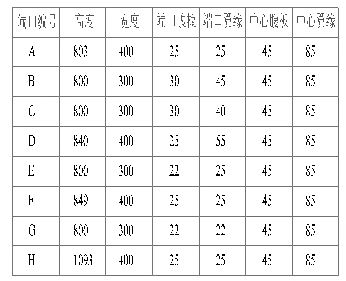

表2 各肢管端口尺寸及鼓形體厚度

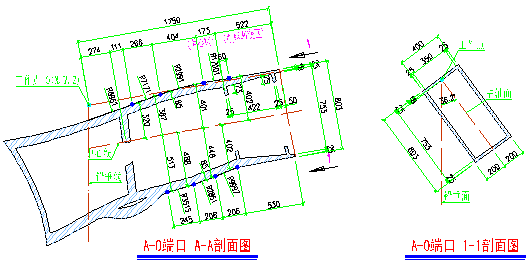

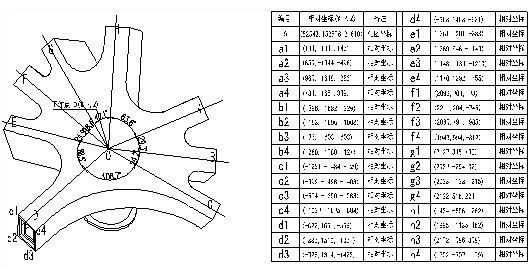

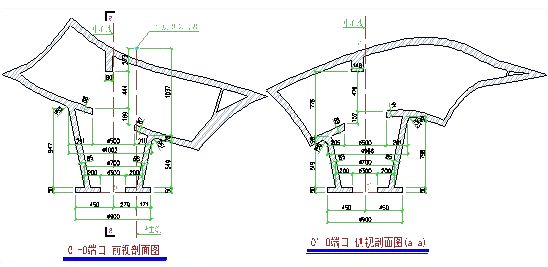

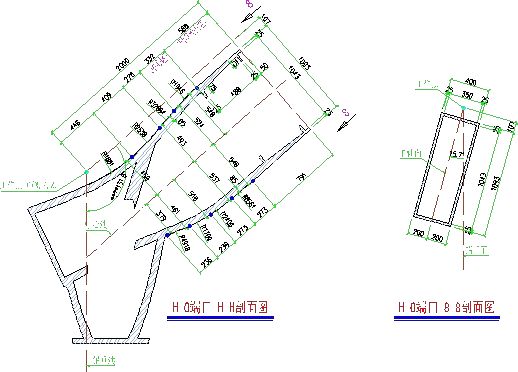

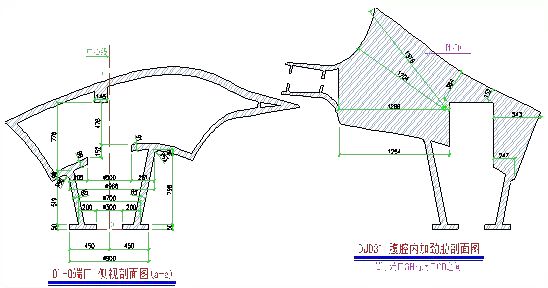

圖15 DZG31的節點參數及部分端口剖面圖

2.3.2 DZG31有限元分析

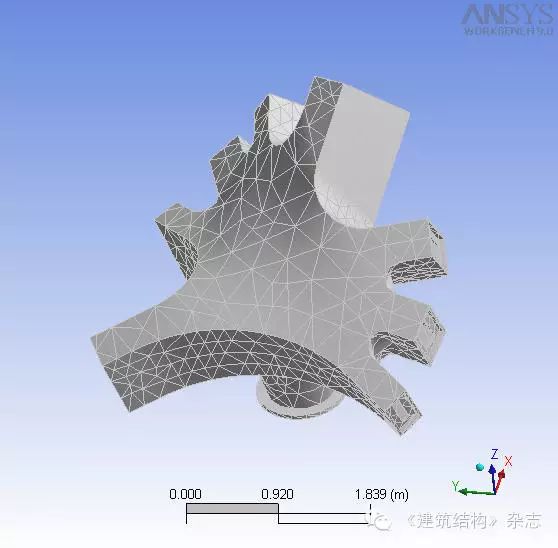

將肢管A~H固定，在肢管P的底面施加17.638MPa的均勻壓力，肢管P承受的總壓力為10000kN，大約為1.3倍的設計荷載。計算時采用完全彈性假定。采用SolidWorks作為建模工具，ANSYS WorkBench作為分析工具。有限元模型見圖16。



圖16有限元模型

如圖17所示，DJD31的變形很小，最大位移僅為1.67mm，因此該節點具備很大的剛度；如圖18所示，鑄鋼節點的最大等效應力為213MPa，未超出屈服強度，最大應力發生的位置是肢管B靠近端口的加勁肋的角部。

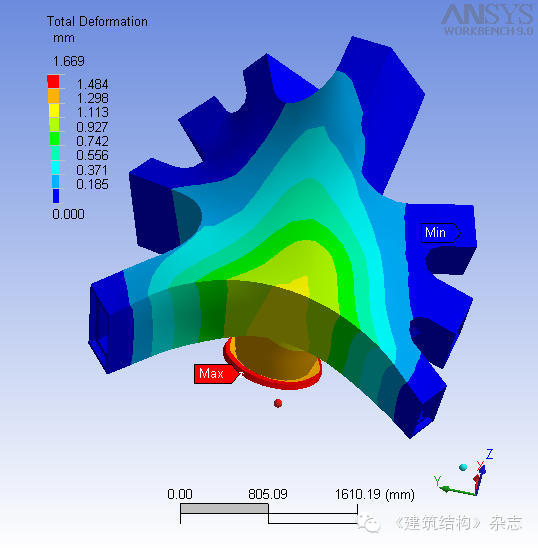

圖17 位移云圖

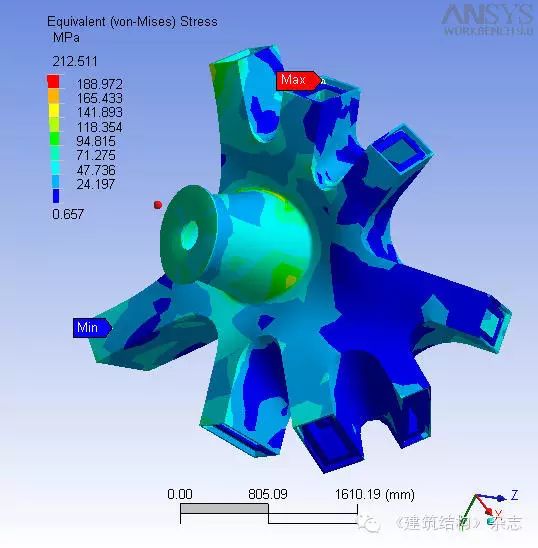

圖18 von Mises應力云圖

3 鑄鋼節點檢驗標準及鑄造生產

3.1 檢驗標準

目前，國內鑄鋼節點的制作和檢驗標準沒有跟上鋼結構工程的發展，如果執行國內現行鑄鋼件的相關標準，將不能保證獲得具有較高外在和內部質量以及良好焊接性能的鑄鋼節點。因此，需要在綜合國內外鑄鋼節點相關標準的基礎上針對本工程制定鑄鋼節點的檢驗標準。

精工鋼構針對鑄鋼節點的材質、化學成分、機械性能、尺寸偏差和內部缺陷等向鑄造廠家提出具體的技術要求，并負責制定檢驗標準。

3.2 鑄鋼節點的生產

本工程鑄鋼節點在生產過程中的難點和重點為：1）模型制作及造型；2）鑄造變形和缺陷控制；3）超長節點的鑄造。超長鑄鋼節點的生產方法可以概況為整模制作和剖分分模造型分段鑄造分別熱處理搭架試對接（圖19）。

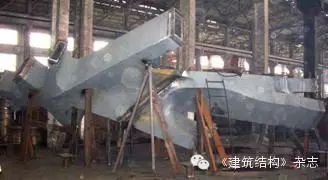

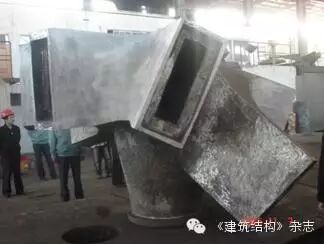

圖19 超長節點的試對接

鑄鋼節點的鑄造方法：將液態合金注入鑄型，待其冷卻凝固后，就可以獲得鑄鋼件毛坯，毛坯經過一系列的處理便可以得到滿足使用要求的最終產品（圖20）。

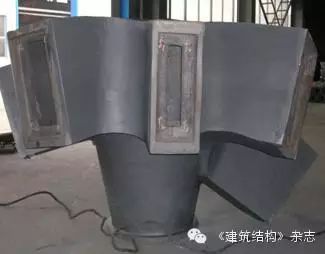

(a) 未打磨的鑄鋼節點



(b) 成品鑄鋼節點

圖20 鑄鋼節點



本工程所采用的模型為木模和消失模（圖21）。 木模是形成鑄型型腔的主要工藝裝備，其整體實樣采用干燥的紅松材料制作，表明刷涂聚胺酯油漆。對于消失模，要求將其密度控制在一定范圍內，以控制發氣量， 防止鑄件產生氣孔；由于模型較為復雜，需要分塊制造，而后粘結成整體模型。模型制作前要求采用計算機建模，以確保放樣精度，模型制作完畢須經檢驗合格方可 進行造型。

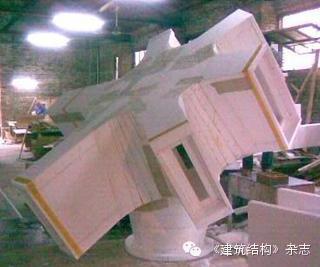

(a) 木模模型

(b) 消失模模型

圖21 節點模型

鑄鋼節點常用的鑄造方法有砂型鑄造（圖22）和消失模鑄造。在大劇院工程中，上述兩種方法均有采用。采用砂型鑄造時，模型制作難度較大，而且造型繁瑣，費工時較多；采用消失模鑄造時，由于模型強度和剛度較低，需要控制好其變形，否則會極大影響鑄鋼件的尺寸精度。

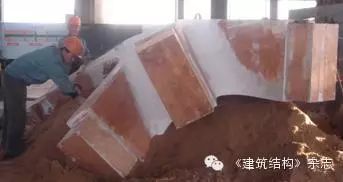

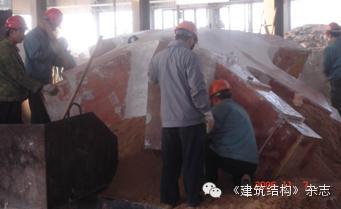

圖22 砂型造型

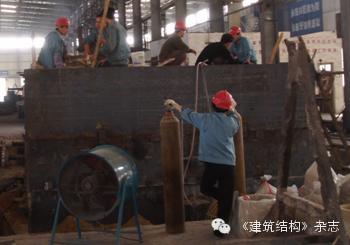

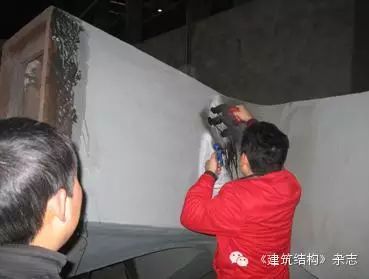

鑄件內部缺陷的檢測方法為超聲波探傷和磁粉探傷（圖23）。磁粉探傷用于檢查鑄件表面或接近表面的裂紋，以及夾渣和孔洞等缺陷，超聲波探傷則用于檢查各種厚度鑄件內部的裂紋和夾渣等缺陷。

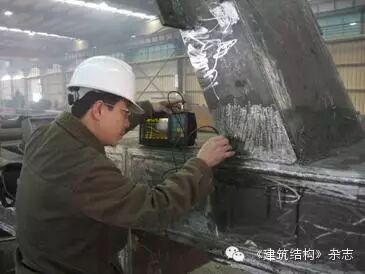

(a) 超聲波探傷

(b) 磁粉探傷

圖23 鑄鋼節點的無損探傷



4 力學性能試驗

4.1 試驗方案

以DZG6鑄鋼節點（圖24）的試驗進行說明。固定A~G，對P施加豎直向上的荷載，試驗的加載方法如圖25所示。測量的主要內容包括：1）位移測點各級荷載作用下的撓度；2）應變測點在各級荷載作用下的應變。

(a)DZG6實物照片

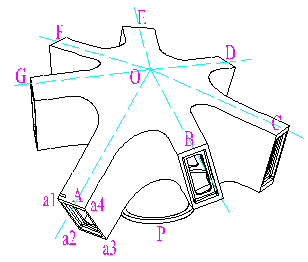

(b) DZG6肢管編號圖

圖24 DZG6及肢管編號

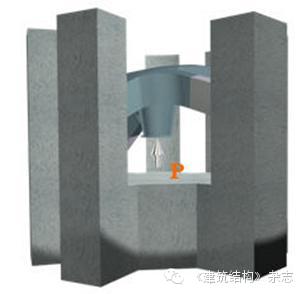

圖25 加載架示意圖

加載儀器是12000kN液壓千斤頂，由千斤頂、高壓油管、油泵、壓力傳感器、靜態電阻應變儀等組成加載-測試系統。加載架為鋼筋混凝土結構，由基座和七個立柱組成，基座承受肢管P對液壓千斤頂?shù)姆戳?，七個立柱分別固定DZG6的七個肢管。加載曲線見圖26。

圖26 加載曲線

4.2 試驗結果

試驗得到的典型荷載-應變曲線如圖27，28所示。通過對試驗結果的分析可以發現：1）鑄鋼節點的工作狀態處于彈性范圍；2）鑄鋼節點具有很大的剛度；3）中心區加勁肋的設置和采用較大的壁厚有效降低了鼓型體的應力水平；4）鑄鋼節點的應力呈區域性性分布的特點，從端口到鼓型體應力的變化趨勢是“低→高→低”； 5）從肢管到鼓型體，力流沿一定方向擴散，減少了應力集中。

圖27肢管A翼緣的應變

圖28 肢管C與鼓形體相貫處的應變
