武漢保利廣場是由兩棟高度不同的塔體組成的高位大跨連體復雜高層建筑，塔樓均采用圓鋼管混凝土柱+H型鋼梁或鋼桁架+鋼筋混凝土核心筒結構，連接體采用鋼桁架結構。該項目由美國SOM概念設計、中南建筑設計院股份有限公司深化設計，目前已竣工。
1 工程概況
武漢保利廣場位于武漢市洪山廣場南側，總建筑面積約14.4萬m2，其中地上10.96萬m2，地下3.44萬m2，大屋面結構高度209.9m，總高度219.0m，建筑效果圖見圖1。工程地下4層，地下層1有局部商業，其余為車庫及設備用房。地上分為主樓、副樓及裙樓。
裙樓為8層，主要為商業、娛樂、餐飲等，屋面標高51.0m；主樓和副樓在層1～8與裙樓連接為一個整體，8層以上均為高級寫字樓；副樓20層，屋面標高101.0m；主樓46層，大屋面標高209.9m。主、副樓在層16～20（共5層）通過鋼結構連接為一個整體，連接體跨度為42.5m，立面呈“h”形，結構立面圖見圖2。
圖1 建筑效果圖

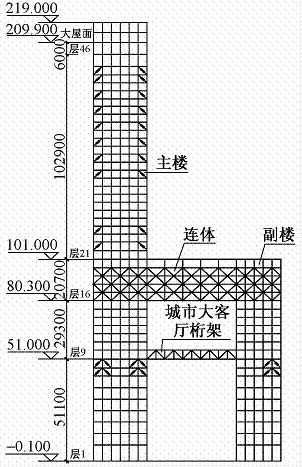

圖2 結構正立面圖
2 基礎與地下室設計
經多方案比較，選定人工挖孔墩基礎為最優方案，墩底持力層為中風化巖石（灰?guī)r、泥灰?guī)r、鈣質泥巖）。柱下采用一柱一墩，核心筒下采用群墩基礎。
工程采用“隔水-排水”抗浮設計。隔水措施：基坑回填時在上部設置素混凝土隔水層，回填土要求采用老黏土分層夯實。排水措施：地下室底板下設置厚200mm中粗砂墊層，設置若干道碎石盲溝通向集水井，地下室底板集水井與下部盲溝連通，這樣底板下存在地下水時可排入集水井，然后抽排進入建筑中水系統。通過兩年的使用，效果很好。
3 上部結構體系
3.1 結構布置
主樓、副樓均采用圓鋼管混凝土柱+H型鋼梁或鋼桁架+鋼筋混凝土核心筒混合結構體系；裙樓部分采用鋼筋混凝土框架結構；空中連體采用空間鋼桁架結構。鋼結構樓板采用鋼筋桁架自承式樓板。主要結構平面布置見圖3～5。

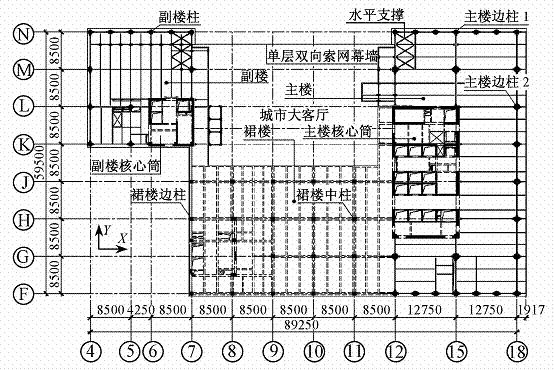

圖3 層2~8平面

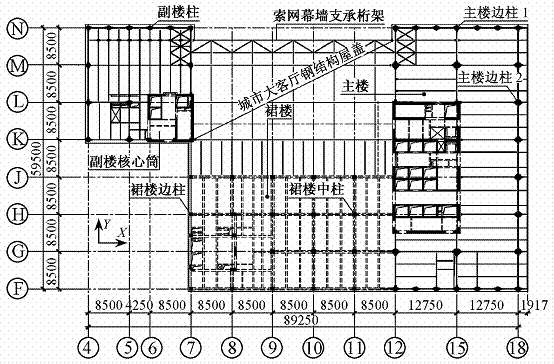

圖4 層9平面

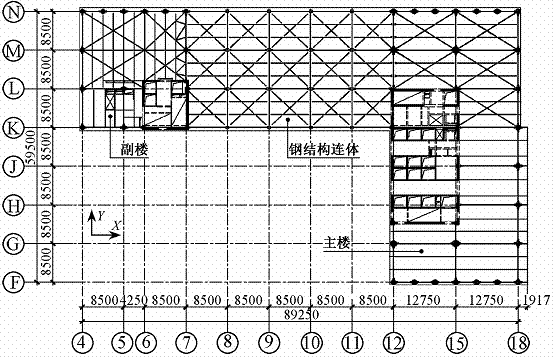

圖5 層16~21平面
主、副樓框架柱均采用圓鋼管混凝土柱，塔樓周邊框架均采用H型鋼梁，與圓鋼管混凝土柱剛接，形成外周邊框架。為盡量增大建筑凈高，便于穿越設備管線，標準層內部樓蓋梁采用由T型鋼作為弦桿、雙角鋼作為腹桿的輕鋼桁架梁（圖6，7）。內部鋼框梁均與柱剛接，與核心筒先鉸接后剛接。
圖6 標準層典型鋼桁架梁

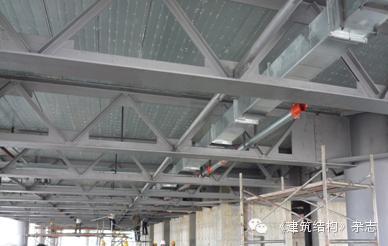

圖7 設備管線穿越桁架梁施工現場
3.2 連體結構
主樓與副樓在層16～20由鋼結構連接體相連（圖8），跨度為42.5m，寬度為25.5m，高度為20.7m。

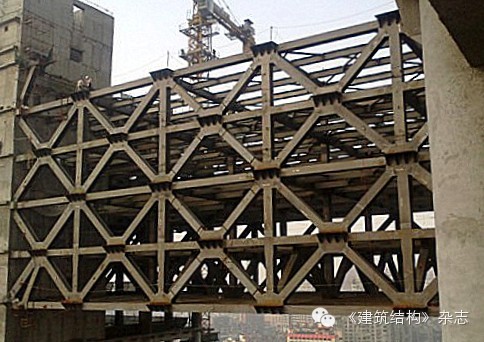

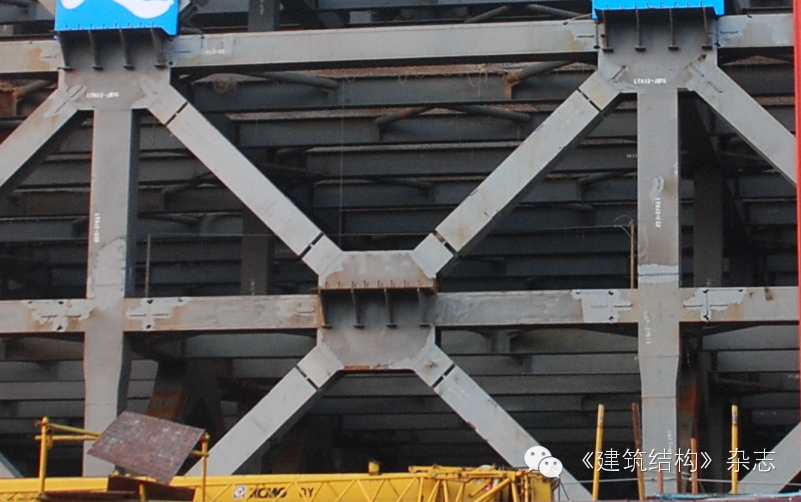

圖8 連接體結構照片
連接體與兩側塔樓采用剛接連接方式，采用主、次桁架的結構形式：沿跨度方向設置2榀主桁架，沿寬度方向設置4榀次桁架托換上部框架，主桁架中部斜腹桿采用屈曲約束支撐（BRB），見圖9，10。連接體采用“液壓同步提升技術”進行整體提升（圖11）。
圖9 連接體主桁架立面圖

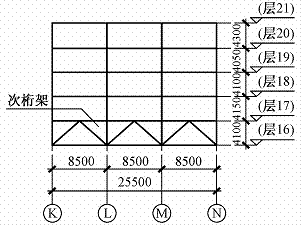

圖10 連接體次桁架立面圖

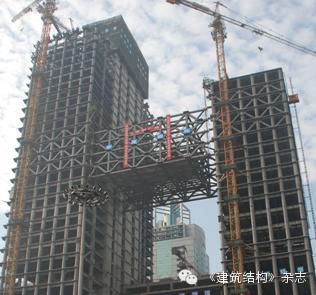

圖11 連接體提升過程
3.3 單層雙向索網玻璃幕墻
建筑北立面大廳的單層雙向索網玻璃幕墻（圖12），寬42.5m，高55.9m，與主、副、裙樓形成四面圍合的“城市大客廳”。水平索為主受力索，其左右節點通過轉換鋼立柱與主、副樓主體結構相連；豎索為次受力索，其下部與地下室頂板相連，上部與城市大客廳屋蓋鋼桁架相連。鋼立柱與主體結構之間采用銷軸支座連接，各層鋼立柱間采用套筒連接。

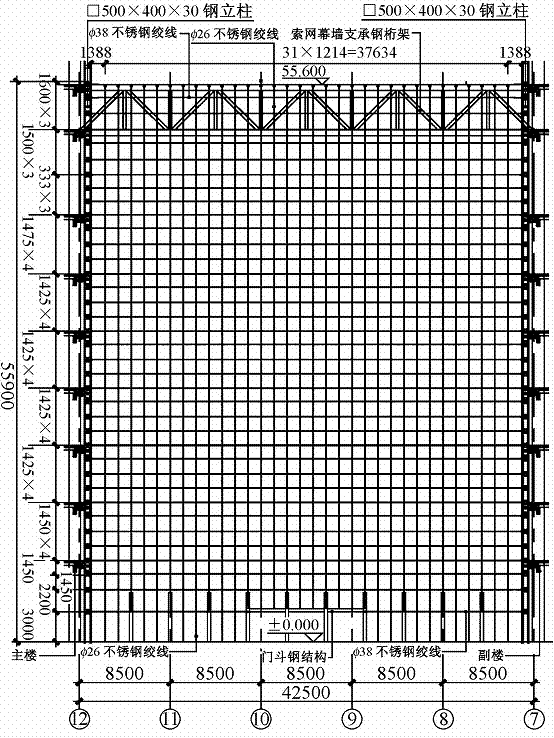

圖12 單層索網幕墻
4 混合減震設計
工程主體結構的特點是：1）兩棟塔樓核心筒嚴重偏置，扭轉較嚴重；2）兩棟塔樓高度、質量相差很大，且連接體與高塔的一端端部（而非中部）相連，屬嚴重不對稱連體高層；3）連接體跨度大，達42.5m，共有5層，結構質量大。
為了減小及控制結構的扭轉振動，在結構中設置了非線性粘滯阻尼器及屈曲約束支撐（圖13，14）。

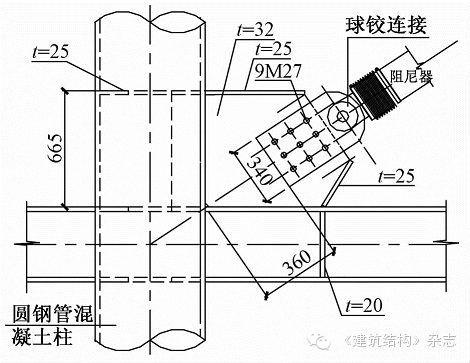

圖13 粘滯阻尼器連接節點

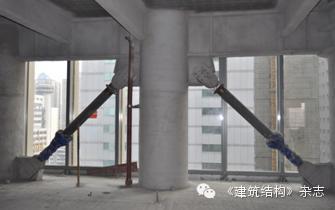

圖14 屈曲約束支撐連接節點
采用基于性能的抗震設計思想，進行了各水準地震下的結構彈塑性分析（圖15），并進行了1：35比例的整體結構模型振動臺試驗（圖16），綜合研究表明，該結構能夠滿足不同地震水準作用下的抗震性能目標，減震效果明顯。

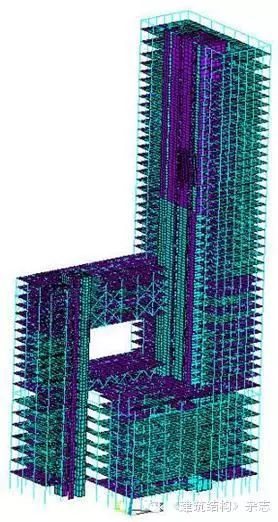

圖15結構整體計算模型

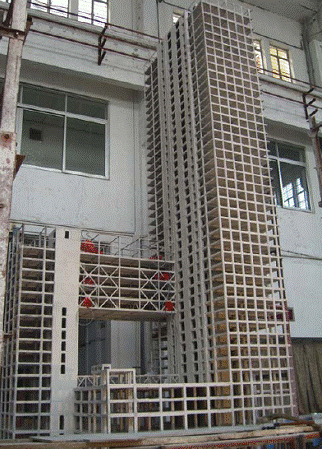

圖16制作完成后的試驗?zāi)Ｐ?/span>
更多內容詳見《建筑結構》雜志2012年第12期中南建筑設計院股份有限公司專欄的3篇文章：
