天津于家堡綜合交通樞紐是目前國內最大的全地下綜合性交通樞紐,其站房屋蓋為貝殼形單層網殼結構,焊接箱形桿件呈空間雙螺旋交織布置,為非規則的空間曲面造型,是目前國內跨度最大的單層網殼結構。建筑原方案由美國SOM公司提出,奧雅納進行深化設計,鐵道第三勘察設計院集團有限公司為本項目的總體設計單位。該工程現已進入裝修階段,計劃今年年底前全部完工。
1 工程概況
京津城際延伸線于家堡綜合交通樞紐位于于家堡中心商務區北端,該交通樞紐連接京津城際延伸線及多條地鐵線,總建筑面積20余萬m2,鐵路車場設置于地下,車站規模包括3座島式站臺與6條到發線。新建站房最高聚集人數約2000人,遠期每日旅客發送量達50000人次,高峰小時發送量約為5000人次。
該交通樞紐周邊設置有出租車停車場、社會車停車場、公交中心及控制中心等一系列配套設施,從而形成一個龐大、便利的交通樞紐中心。于家堡綜合交通樞紐整體效果圖如圖1所示。
圖1 于家堡綜合交通樞紐整體效果圖
2 結構形式與布置
于家堡綜合交通樞紐站房屋蓋采用單層網殼結構,為非規則空間曲面造型,其外形為由正、反螺旋線編織而成的貝殼形雙曲面(圖2),網殼桿件由36組順時針和逆時針的空間螺旋線交叉編織而成,桿件之間剛接。其屋面采用ETFE膜材。
圖2 于家堡單層網殼三維效果圖

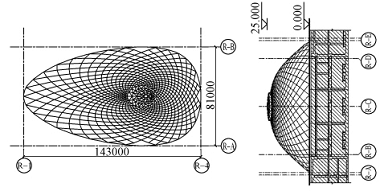

網殼結構南北向跨度為144m,東西向跨度為81m,矢高為25m,內部無柱,其平面投影近似為半橢圓與半圓的組合,為單軸對稱結構(圖3)。
網殼南側設主入口,東西兩側各設一個次入口,各入口門洞均為三角形樣式,網殼頂部設較大的天窗。在屋蓋頂部及底部設有環梁,以穩固整個空間網殼并有效地將屋蓋荷載通過與底環梁相連的支座傳遞至地下。
圖3 單層網殼結構體系
3 工程特點
于家堡單層網殼結構在很多方面實現了國內甚至世界上的突破和創新,具有其獨有的工程特點:
(1) 跨度方面:于家堡單層網殼結構南北向跨度為144m,東西向跨度為81m,不僅超過了規范中對于單層網殼60m跨度的限值,屬于超限結構,同時也是目前國內跨度最大的單層網殼結構。
(2) 建筑造型方面:于家堡單層網殼是一個非規則的空間曲面,并且根據仿生學原理,模仿貝殼造型,其建筑造型在世界上是獨一無二的。

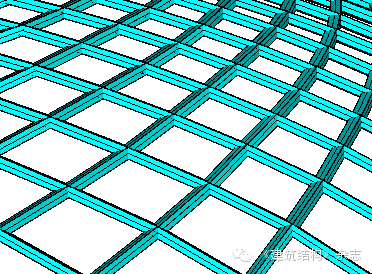

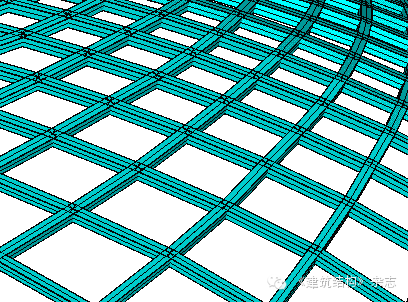

(3) 網格形式方面:于家堡單層網殼的網格(圖4)是由從頂部延伸出的36組順時針和逆時針的空間螺旋線交叉編織而成。網格為不規則的空間四邊形,四個節點不在同一平面內,為非正交交叉梁結構體系,且各個網格的形狀、大小無一相同。
圖4 單層網殼網格結構

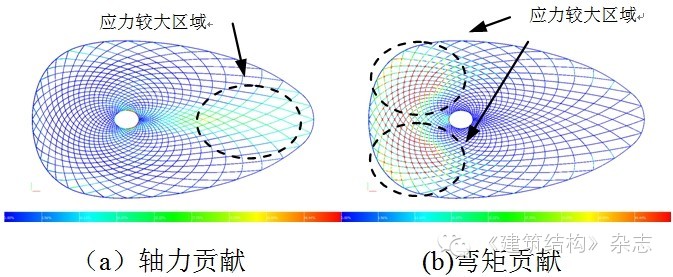

采用由螺旋線編織形成的不規則四邊形的單層網殼在國內外應用不多,針對本站房的荷載傳力路徑進行了研究,各桿件對該點位移的貢獻見圖5。由圖可知,由于該工程屋蓋特殊的螺旋造型,其受力及傳力路徑不同于一般網格的屋蓋。通過對該穹頂結構在各種荷載效應下的強度、穩定、變形等一系列分析,深入研究其桿件的合理分區,形成了當前螺旋線網格方案下的優化設計。
圖5 站房鋼屋蓋傳力體系研究
(4) 節點形式方面:由于于家堡單層網殼的螺旋交織網格,每個節點上的各個桿件均以不同角度相交,各個節點的形狀也無一相同。考慮到上述情況,本工程采用十字隔板焊接節點(圖6),首次將其應用在大跨度單層網殼中。這種節點完美地解決了本工程的“一個節點一種構造”的難題,成為工程的又一大特色。
(a) 有限元分析模型
(b) 節點試驗構件
圖6 十字隔板焊接節點

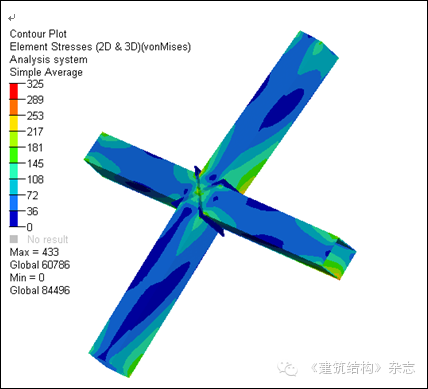

設計中選取受力較大節點,采用STRAND7軟件進行了有限元分析。以構件的實際尺寸建立全三維有限元模型,單元類型全部以正六面體實體單元進行單元劃分,并控制單元質量。分析表明,在靜力荷載工況下,節點的區域應力遠遠小于構件屈服強度,具有較大的安全儲備,滿足設計需要。典型節點在最不利工況下的應力云圖如圖7所示。
圖7典型節點不利荷載工況應力云圖/MPa
(5) 桿件截面形式方面:傳統的網殼多使用圓鋼管作為桿件,而于家堡單層網殼使用焊接箱形截面鋼管作為桿件,且為了保證網殼表面平滑、桿件連接順暢、節點傳力合理,同一螺旋線上的各桿件的空間定位隨著螺旋線的發散而繞桿件軸線進行一定角度的旋轉,網殼桿件扭轉前后對比如圖8所示。屋面較平緩處最大截面700(寬)×900(高),壁厚30mm;頂部最小截面400(寬)×600(高),壁厚20mm。
(a) 桿件扭轉前
(b) 桿件扭轉后
圖8 網殼桿件扭轉前后對比
(6) 桿件內力方面:由于于家堡單層網殼的螺旋交織網格,桿件除承受軸力外,還承受雙向彎矩、雙向剪力,同時由于單層網殼結構及荷載的非對稱性,桿件還承受較大的扭矩。這對于構件設計,尤其是薄壁構件設計提出了又一個要求。
(7) 支座約束方面:由于于家堡單層網殼的跨度較大,且網殼的南側坡度較陡而北側較為平緩,部分支座的水平推力較大,甚至遠大于相應支座的豎向反力。
在對比分析多種支座類型后,最終確定采用雙支座模型(圖9),即在網殼底環梁的底面和側面各設置一個球形支座,側面支座再錨固在混凝土牛腿上。兩個球形支座的轉動中心與底環梁形心重合,以保證雙支座對網殼結構提供“鉸接”約束的效果。
圖9 網殼雙支座模型

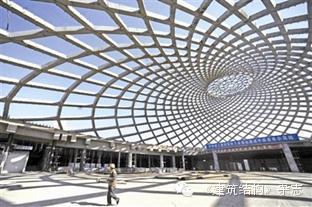

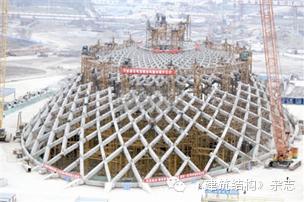

(8) 施工方法方面:于家堡單層網殼采用外圍散拼+中部先散拼再整體提升的安裝方案,該方案大量減少了高空作業。但是,中部整體提升區總質量高達900t,如此大噸位的整體提升也是本工程的一大特點。于家堡單層網殼施工現場見圖10。
圖10 于家堡單層網殼施工現場
