張相勇，常為華，甘明

(北京市建筑設計研究院，北京 100045)

［摘要］合肥南站為集地鐵、公交及商業于一體的特大型交通樞紐，主站房結構體系復雜，下部為混凝土框架結構，屋面為鋼桁架結構。屋面縱向長度392m，大于300m的限值，為大跨度超長空間結構。目前，合肥南站站房正在進行鋼屋架整體吊裝，預計在2014年10月投入使用。

1   工程概況

合肥南站包括主站房、無柱雨篷、高架落客平臺及地鐵換乘車站等，其中，主站房建筑面積約10萬m²，南北向約364m長，東西向約170m寬。主站房地下一層（-10.800m）為出站層，首層（±0.000m）為站臺層及承軌層；二層（10.000m）為高架候車層；屋蓋檐口標高約37.00m。

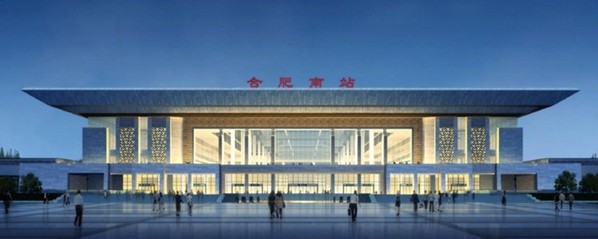

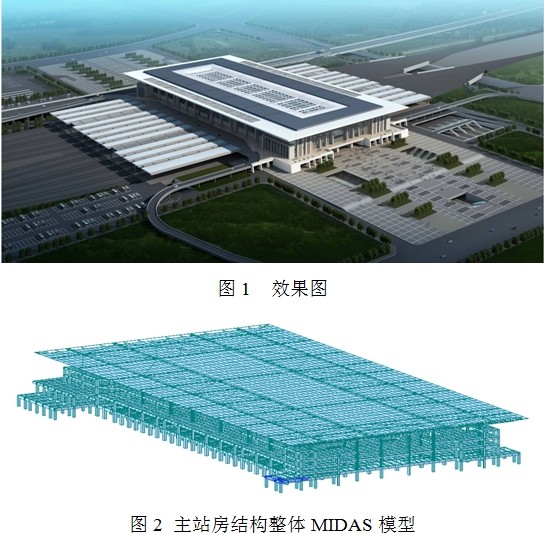

主站房結構由中國中鐵二院工程集團有限公司和北京市建筑設計研究院合作設計。主站房工程抗震設防烈度為7度（0.10 g），抗震設防類別為乙類，場地類別為II 類，設計地震分組為第一組。圖1為整個項目效果圖，圖2為主站房結構整體MIDAS模型。

2  結構體系

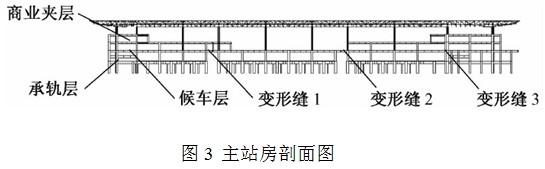

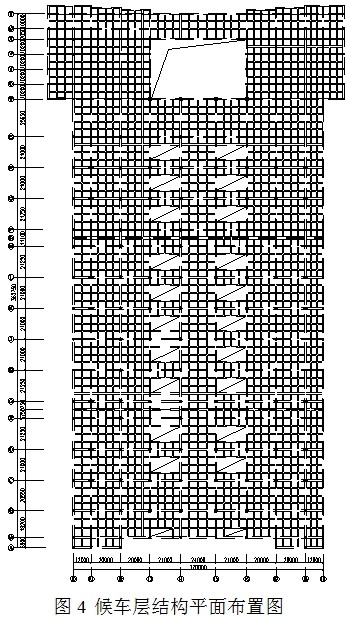

根據建筑設計條件，主站房采用框架結構形式，結構嵌固位置為基礎底板（標高-10.800m）。地下一層部分柱為型鋼混凝土柱，部分梁為型鋼混凝土梁或預應力鋼筋混凝土梁。首層主梁采用有粘結預應力混凝土梁，井字次梁采用無粘結預應力混凝土梁。二層柱及屋蓋：檐口標高為37.0m，平面尺寸為206×392m，最大跨柱網為43m×66m，采用鋼桁架結構體系，支承屋面柱為型鋼混凝土柱。屋蓋部分不設變形縫；候車層及承軌層南北方向設置3道變形縫，如圖3所示。候車層結構平面布置圖見圖4。

基礎形式采用獨立樁（鉆孔灌注樁）承臺+抗水板基礎。

3  超限結構設計對策

屋面結構頂標高約37.00m，采用鋼桁架結構，平面尺寸為206m×392m，最大跨度66m，總長度大于大跨度空間結構屋蓋長度300m的限值，為大跨度超長空間結構。

針對本工程的超限問題，進行了以下精確分析：1）制定抗震性能化標準；2）進行屋蓋風振計算，屋蓋結構分析；3）進行溫度作用分析；4）進行小震下反應譜分析與彈性時程分析；5) 進行多維多點地震分析；6) 進行中震彈性分析；7) 進行大震下動力彈塑性地震分析。

4  抗震性能化標準

合肥南站為特大型站房，聚集人數較多，主站房設計遵循《建筑抗震設計規范》提出的抗震設防三個水準目標，即“小震不壞，中震可修、大震不倒”。為此，特制訂如下的性能目標：

（1）框架柱滿足中震彈性要求；（2）屋蓋桁架支座滿足中震彈性要求，大震下桁架支座允許部分材料進入塑性，產生彈塑性變形，但不能喪失承載力。

5  屋蓋結構

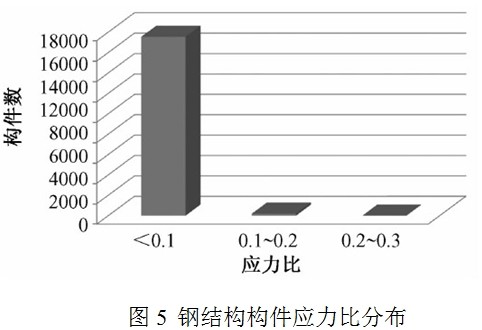

主站房屋蓋為鋼桁架結構，對其的計算分析結果表明，屋蓋在恒+活標準值作用下最大豎向位移為244mm，最大的撓跨比為1/308，位置為最南懸挑端，滿足規范要求。鋼結構構件在升溫荷載作用下最大拉應力為68.2MPa，最大壓應力為88.5MPa，構件溫度引起應力很小，溫度引起的應力比如圖5所示。從圖中可以看出，絕大部分溫度應力非常低，對結構用鋼量不起主要控制作用。

更多內容詳見《建筑結構》雜志2011年第9期文章《合肥南站主站房大跨超限結構設計與研究》，作者：張相勇，常為華，甘明，單位：北京市建筑設計研究院。
