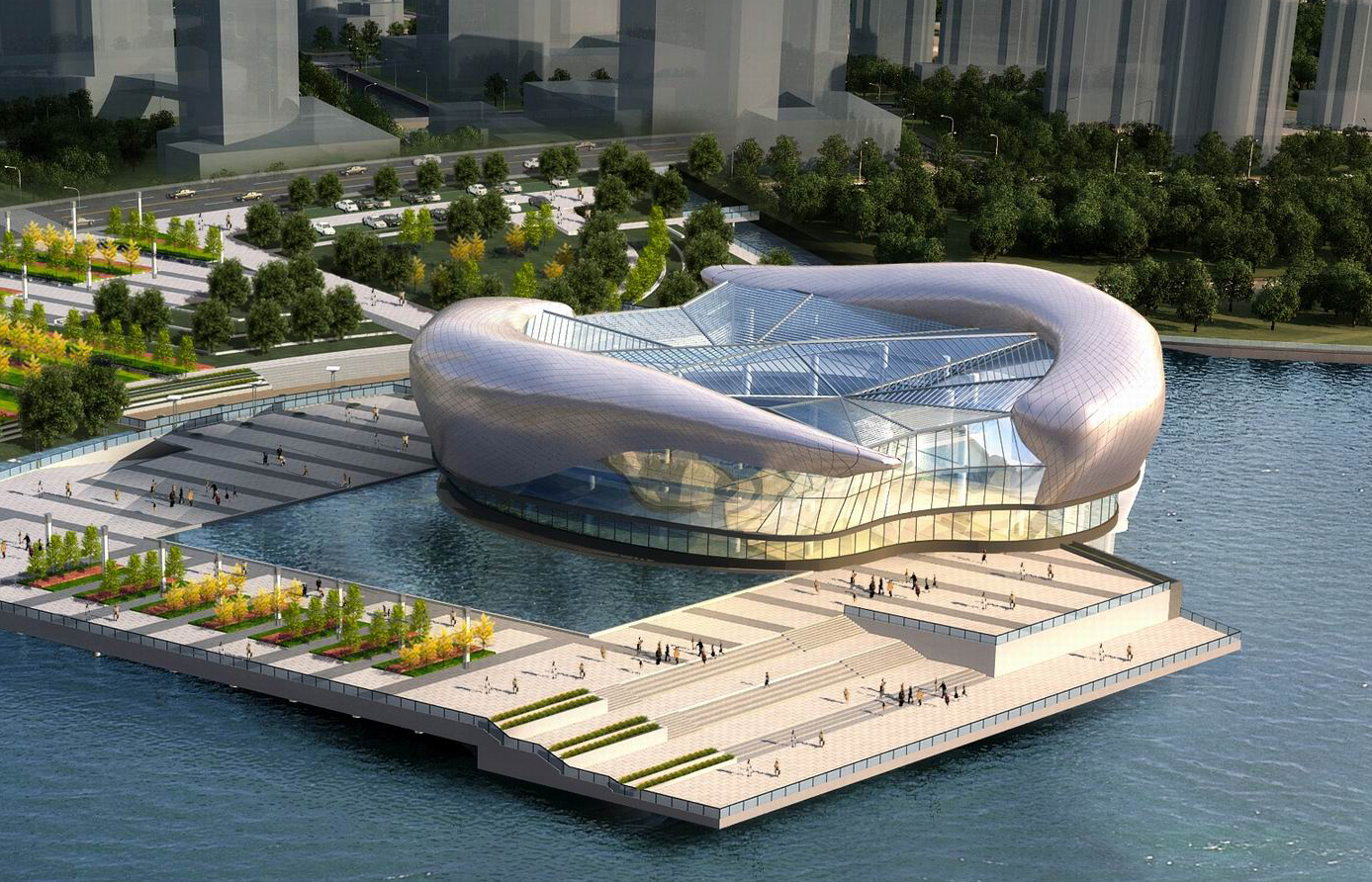

太倉市規劃展示館工程為位于太倉市南郊新城的一棟多層會展類建筑，其使用功能均為城市規劃展示，建筑面積約為14765m2。展示館建筑造型為兩條相互追逐的魚，地下1層，地上3層，其中混凝土結構的高度為18m，魚形鋼結構單層網殼的頂面高度約為28m。建筑結構安全等級為二級，結構設計使用年限為50年，本工程結構抗震設防烈度為7度（第一組），設計基本地震加速度為0.10g；建筑抗震設防分類為標準設防類建筑，建筑場地類別為Ⅳ類，特征周期為0.65s
魚形圍護結構采用單層網殼結構形式，桿件均采用矩形管(□200mm80mm6mm、□160mm80mm6mm)。網殼下側支承于標高為6m的鋼筋混凝土懸挑樓面梁上，并通過支座梁1(ZZL1)逐漸過度至采光頂標高，上側通過支座梁2(ZZL2)支承于中部采光頂鋼梁上。為保證網殼的整體穩定性，網殼中部支于混凝土柱頂設置的二級傘形支撐上。懸挑在外的魚尾部分支于ZZL1和ZZL2交接處，ZZL1通過鋼柱Z1(□400mm300mm16mm)與混凝土結構連接，ZZL2支承于采光頂上，鋼柱在6m和11m標高處分別和混凝土結構形成鉸接連接。網殼支座節點形式均采用鉸接支座。
工程由于建筑外形曲面的要求，魚形網殼采用邊長為1米左右的三角形網格。單條魚形網殼約有二千多個結點，六千多根桿件。網殼節點如采用相貫焊接，不僅工期較長，同時施工中殼形難以調節，節點焊接質量也難以保證。工程嘗試采用了一種新型的高強螺栓轂節點，通過試驗表明該新型節點剛接效果較好，滿足工程要求。
采光頂結構布置
通過把復雜的屋面形態進行分組，分解成若干部分相對簡單的工作組，每一部分根據建筑的構件進行劃分，比如屋面板、邊梁、主次梁、柱子、墻體，最后再把模型組合在一起。空間模型形成后，各種梁、墻、柱的空間定位均可確定，特別是魚形單層網殼上的各類構件，與其它構件或設備管線是否碰撞，就很一目了然了。Autodesk Revit模型可將部分信息導入SAP2000，進行相關的計算分析工作。
更多詳情請查看2013年20期（10月下）“蘇州設計研究院股份有限公司”專刊。
